Трековый светильник: как собрать систему без ошибок и переплат

Заказчик хочет «стильный свет, как в лофте», а в смете только люстра. Знакомо? Трековый светильник — ваш ответ. Но за простотой скрываются нюансы: несовместимые адаптеры, перегруженный шинопровод и мерцающие диоды.

Мы в EKS Electromarket комплектуем объекты в Москве много лет. Набили шишек с подделками и кривым монтажом. Делимся опытом, как собрать надёжную трековую систему и не вернуться на объект для переделок.

Всё по делу, с примерами и артикулами.

Что такое трековая система: разбор для практика

Это не просто «лампочки на палке». Это конструктор. Если понимать, из чего он состоит, ошибок при закупке будет меньше.

Ключевые элементы:

1. Шинопровод. Это и есть трек. Алюминиевый или пластиковый профиль с медными жилами внутри. К нему крепится всё остальное.
2. Светильники. Споты, прожекторы или линейные модули. У каждого есть адаптер для подключения к шинопроводу.
3. Коннекторы. Соединяют отрезки шинопровода. Бывают прямые, угловые (L-образные), Т-образные, Х-образные.
4. Токоподвод (ввод питания). Элемент, через который на шинопровод подаётся 220 В.
5. Заглушка. Ставится на торец шинопровода из соображений безопасности и эстетики.

Боль: Купил дорогие светильники, а они не встают на трек. Причина: Адаптеры светильников и шинопроводы от разных производителей часто несовместимы. Даже если выглядят одинаково. Решение: Покупать все компоненты системы (трек, светильники, коннекторы) одного бренда и одной серии. Или проверять совместимость прямо в магазине, физически стыкуя элементы.

Шинопровод: какой выбрать, чтобы не пожалеть

Основа всей системы. Ошибка здесь — и вся конструкция под замену. Главный критерий — количество «фаз», то есть независимых групп светильников на одном треке.

Однофазный шинопровод

Самый простой и распространённый вариант. Все светильники на треке включаются и выключаются одновременно.

• Проблема: Нельзя управлять группами света по отдельности.
• Решение: Идеален для небольших помещений или зон, где зонирование не требуется: коридор, гардеробная, акцентная подсветка стены.
• Критерий выбора: Простота и цена. Это базовый уровень.

Трехфазный шинопровод

Внутри профиля три независимые контактные группы. Позволяет создать до трёх сценариев освещения на одном треке.

На каждом светильнике есть переключатель (1, 2, 3), которым вы назначаете его к нужной группе. Группы подключаются к разным клавишам выключателя.

• Проблема: Монтаж сложнее, требует трёхклавишного выключателя и правильного подключения.
• Решение: Оптимален для больших пространств: кухня-гостиная, студия, торговый зал. Можно отдельно включить свет над рабочей зоной, обеденным столом и в зоне отдыха — всё с одного трека.
• Критерий выбора: Гибкость управления. Инвестиция в комфорт заказчика.

Магнитные трековые системы

Низковольтные (обычно 48В или 24В). Светильники держатся на мощных магнитах и получают питание через контактные площадки.

• Боль: Светильники на 220В могут ударить током при установке, если не обесточить линию.
• Решение: На магнитной системе светильники можно переставлять, снимать и добавлять руками на включённом треке. Это безопасно.
• Критерий выбора: Безопасность, эстетика (светильники почти сливаются с треком) и максимальная гибкость. Минус — цена. И требуют установки блока питания (трансформатора).

Резюме по шинопроводам:

Светильники: на что смотреть кроме мощности

Ватты — не главный показатель. Два светильника по 10 Вт могут давать совершенно разный свет. Мы смотрим на четыре параметра.

1. Световой поток (Люмены, Лм). Реальная яркость светильника. Для акцентной подсветки хватит 400-600 Лм. Для основного света в жилой комнате — от 800-1000 Лм на светильник.
2. Цветовая температура (Кельвины, К). Определяет оттенок света.
   • 2700-3000К (тёплый свет): Спальни, зоны отдыха. Создаёт уют.
   • 4000-4500К (нейтральный белый): Кухни, рабочие кабинеты, ванные комнаты. Бодрит, не искажает цвета. Золотой стандарт для большинства объектов.
   • 5000-6500К (холодный белый): Гаражи, технические помещения, больницы. В квартирах используем редко, создаёт «казённую» атмосферу.
3. Индекс цветопередачи (CRI или Ra). Насколько естественно выглядят цвета предметов под этим светом.
   • Боль: Покрасили стены в сложный бежевый оттенок, а под светом он выглядит грязно-серым.
   • Причина: Низкий CRI. Дешёвые светодиоды «съедают» цвета.
   • Решение: Для жилых помещений ищите CRI > 80. Для магазинов одежды, галерей, кухонных фартуков, макияжных зон — строго CRI > 90.
4. Угол рассеивания. Как широко расходится световой пучок.
   • Узкий (15-24°): Для акцентов. Подсветить картину, статуэтку, фактуру кирпичной стены.
   • Средний (36-45°): Универсальный. Осветить рабочую поверхность, обеденный стол.
   • Широкий (>60°): Для общего заливающего света. Меньше теней, более равномерное освещение.

Накладные светильники: альтернатива трекам

Не всегда трек — лучшее решение. Иногда он не вписывается в дизайн, не проходит по бюджету или просто избыточен. Здесь на помощь приходят накладные светильники.

Они крепятся прямо на поверхность потолка или стены. Каждый светильник требует отдельного вывода кабеля. Это их главный минус по сравнению с треком.

Но есть и современный взгляд на накладное освещение.

Модульные системы: конструктор из света

Забудьте про одиночные «стаканы» на потолке. Мы на объектах часто используем гибкие решения, когда нужно создать нестандартный световой рисунок.

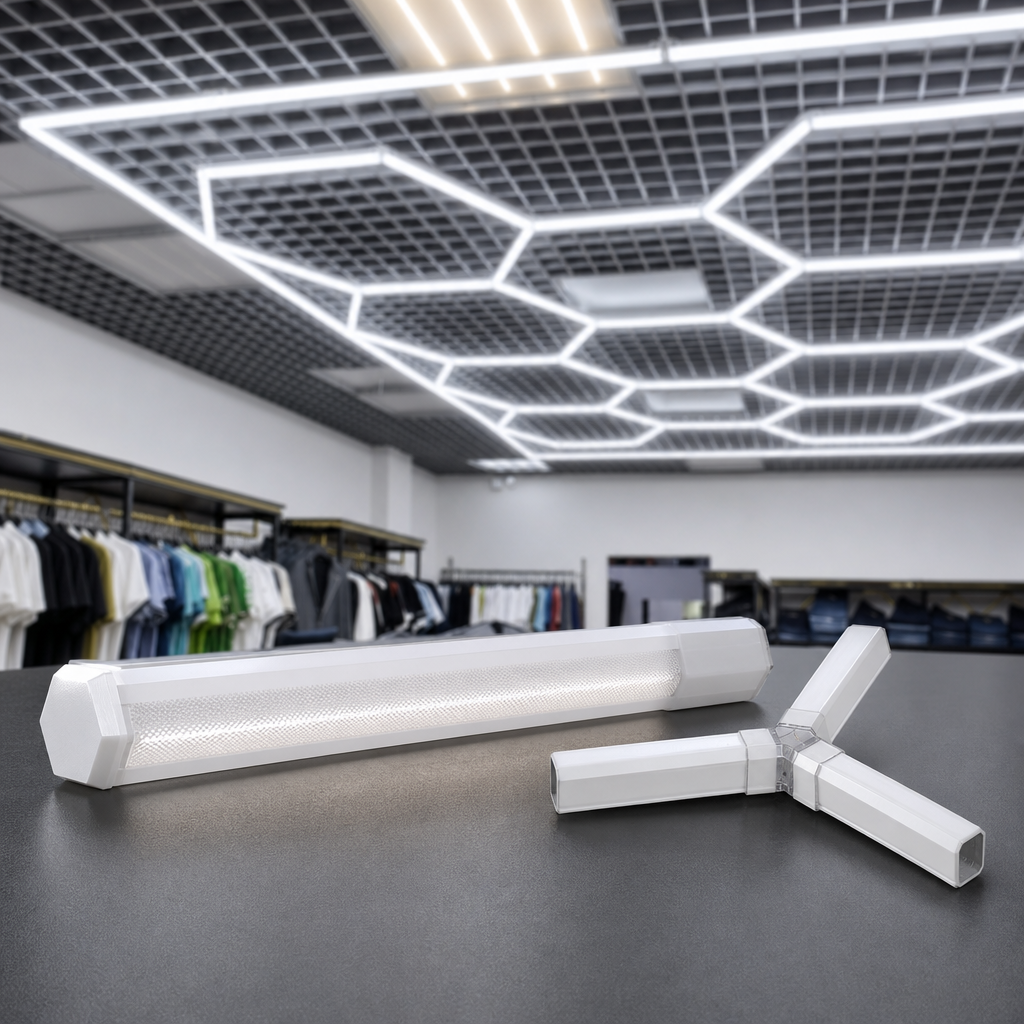

Пример — Светодиодный модульный светильник "Соты". Это не просто светильник, а элемент конструктора. Из таких модулей можно собирать геометрические фигуры на потолке или стене.

Как это работает на практике:

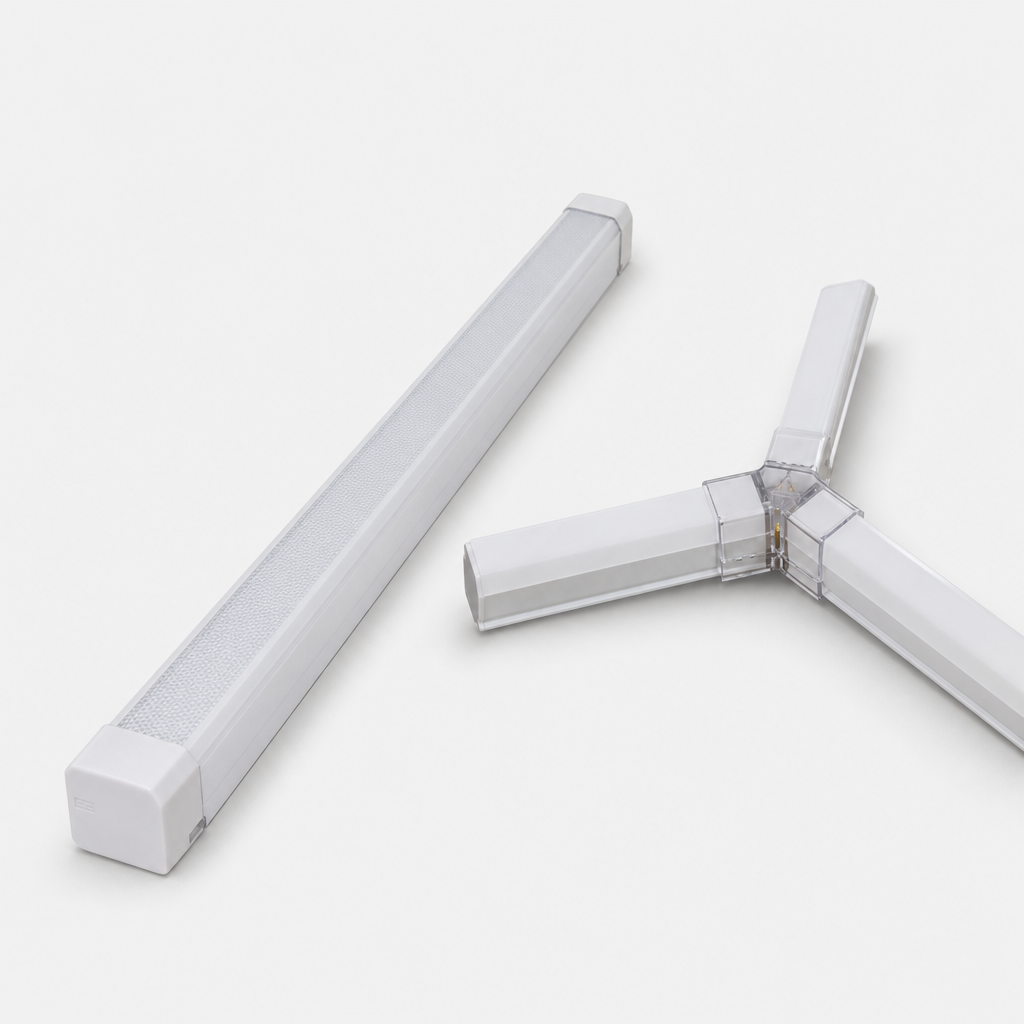

• Берёте несколько линейных модулей «Соты».
• Соединяете их через Коннектор-соединитель "L120" (для углов 120°) или Коннектор-соединитель "Y" (для тройных соединений).
• Питание подаёте через Шнур с коннектором.

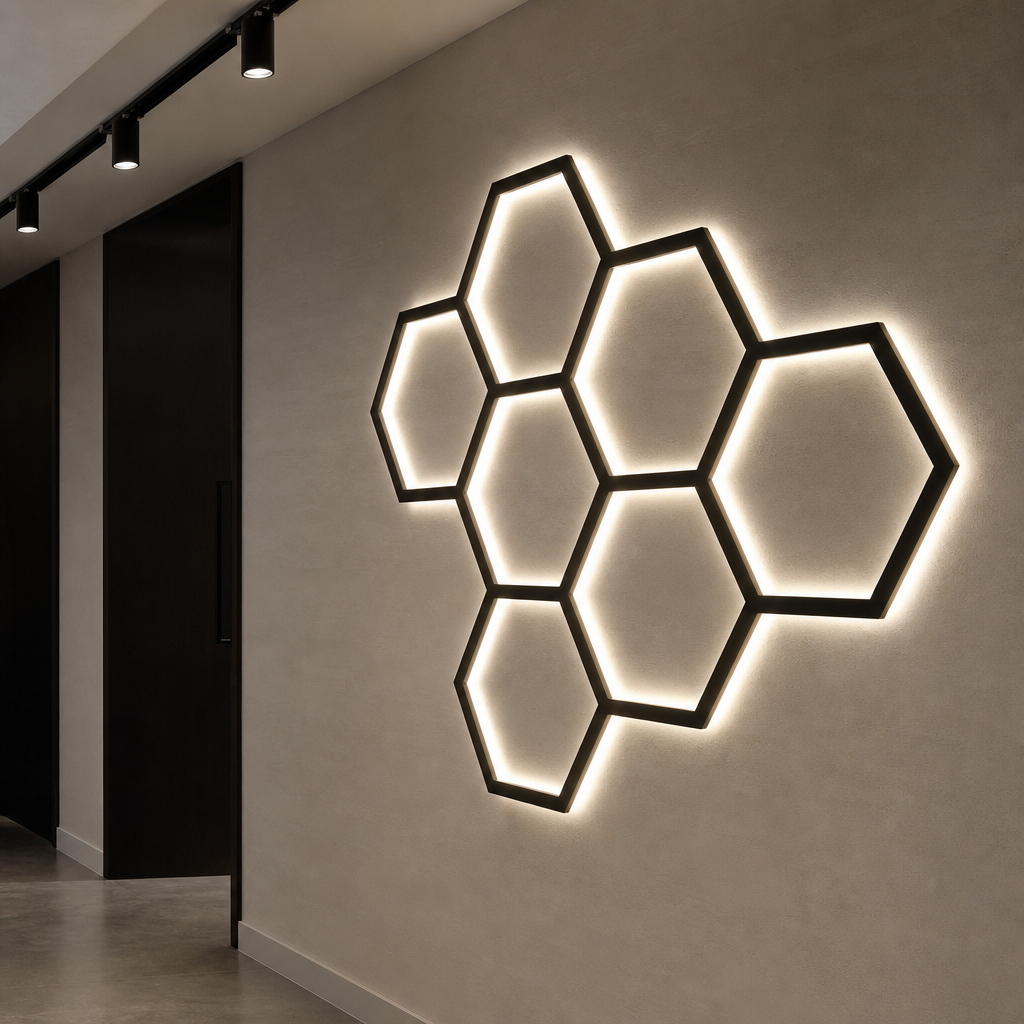

Боль: Нужно осветить длинный узкий коридор или создать подсветку вокруг зеркала. Обычные споты дают «пятна», а лента требует сложного монтажа с профилем. Решение: Модульная система. Собираете нужную конфигурацию, крепите к поверхности. Получаете равномерную световую линию или фигуру.

Чек-лист закупки для системы «Соты» (пример на 3 модуля):

Такие системы — отличный инструмент для мастера. Помогают отойти от типовых решений и предложить заказчику что-то уникальное без серьезного усложнения сметы. Весь ассортимент подобного освещения есть у нас в каталоге.

Монтаж: ошибки, которые стоят денег

Даже лучшие светильники можно испортить кривым монтажом. Вот грабли, на которые мы наступали сами и видели у коллег.

Ошибка №1: Резать шинопровод болгаркой. Металлическая пыль замыкает медные токоведущие жилы внутри. Итог — короткое замыкание. Как правильно: Только ножовкой по металлу с мелким зубом. После реза — тщательно удалить опилки и заусенцы.

Ошибка №2: Неправильный расчёт нагрузки. У каждого шинопровода есть предел максимальной нагрузки, который указывает производитель. Даже десяток мощных светильников может создать перегрузку. Как правильно: Суммировать мощность всех светильников на треке и убедиться, что она не превышает допустимую для шинопровода. Для трехфазного трека нагрузка распределяется по фазам, что позволяет подключать больше светильников.

Ошибка №3: Перепутать «фазу» и «ноль» на трёхфазном треке. При подключении трёх клавиш выключателя к вводу питания трехфазного трека важно соблюдать схему. Иначе светильники не будут группироваться как задумано. Как правильно: Внимательно изучить маркировку на токоподводе (L1, L2, L3, N) и подключить соответствующие жилы кабеля.

FAQ: Быстрые ответы на частые вопросы

Светильник мерцает. Что делать? В большинстве случаев причина — некачественный драйвер. Если мерцает один светильник — проблема в нём. Если вся линия — возможно, проблема с напряжением в сети или несовместимость с диммером.

Можно ли светильники одного бренда ставить на трек другого? Рискованно. Даже если адаптер физически входит в трек, контакт может быть плохим. Это грозит перегревом, оплавлением и выходом из строя. Наш совет — не экспериментировать.

Как рассчитать количество светильников? Универсальной формулы нет, так как всё зависит от высоты потолков, цвета стен и задач освещения. Грубый ориентир можно найти в онлайн-калькуляторах, но лучше отталкиваться от светового потока (Лм) и конкретных зон, которые нужно осветить.

Что надёжнее: светильник со встроенным LED-модулем или под сменную лампу? Со встроенным модулем. Производитель проектирует всю систему целиком: светодиоды, оптику (линзу) и радиатор для отвода тепла. Это обеспечивает правильный тепловой режим и долгий срок службы (до 50 000 часов). В светильниках под сменную лампу вы сами отвечаете за совместимость лампы и патрона.

Чек-лист закупки: пример для кухни-гостиной 25 м²

Задача: сделать три зоны освещения на одном треке — рабочая поверхность кухни, обеденный стол, зона дивана. Выбираем трёхфазную систему.

Примечание: артикулы и наименования в таблице — пример для демонстрации логики закупки. Реальные артикулы уточняйте в нашем каталоге.

Задача по свету — это не просто «повесить лампочку». Это инженерный расчёт и точный подбор комплектующих, где важна стопроцентная совместимость. Ошибка на этапе закупки приводит к потерям времени и денег на объекте.

Мы в EKS Electromarket избавляем вас от этих рисков. Мы уже проверили совместимость тысяч позиций и собрали готовые решения для типовых задач. Приезжайте с вашей сметой к нам на Волгоградский пр-т, 32 — быстро соберём полный заказ и гарантируем, что всё подойдёт друг к другу. Или закажите онлайн с доставкой по Москве.

Сосредоточьтесь на монтаже. Закупку оставьте нам.
