Замена люминесцентных ламп на светодиодные в светильнике армстронг

Замена люминесцентных ламп на светодиодные в светильнике армстронг — это не просто тренд, а насущная необходимость для любого современного офиса. Устаревшие растровые светильники с гудящими и мерцающими трубками не только увеличивают счета за электроэнергию, но и пагубно влияют на производительность и самочувствие сотрудников. В этом руководстве мы, команда «ЭКС», на основе нашего опыта подробно разберем два практических сценария модернизации офисного освещения: бюджетную замену ламп и полную установку современных светодиодных панелей.

Почему пора отказаться от люминесцентных светильников?

Многие годы офисный светильник типа ЛПО (Люминесцентный Потолочный Общественный) 4х18 был стандартом для потолков «Армстронг». Однако сегодня его недостатки очевидны и экономически неоправданны.

• Низкая энергоэффективность. Классический светильник ЛПО 4х18 потребляет не только заявленные 72 Вт (4 лампы по 18 Вт), но и дополнительную энергию на работу пускорегулирующего аппарата (ЭПРА или балласта). В итоге реальное потребление одного светильника часто достигает 90 Вт и более.
• Неприятное мерцание. Пульсация света, особенно у светильников с изношенными лампами или некачественным балластом, вызывает быструю утомляемость глаз, головные боли и снижение концентрации у сотрудников.
• Акустический дискомфорт. Постоянный низкочастотный гул, издаваемый дросселями старых светильников, создает напряженную акустическую среду в офисе, что мешает сосредоточенной работе.
• Короткий срок службы и деградация. Люминесцентные лампы Т8 служат в среднем около 10 000 часов, но уже через несколько тысяч часов работы их световой поток заметно снижается, а края начинают темнеть. Это требует частой замены и обслуживания.
• Опасность и сложная утилизация. Внутри каждой люминесцентной лампы содержатся пары ртути. Это означает, что их нельзя просто выбросить в мусор — требуется специальная утилизация, что влечет дополнительные расходы и организационные сложности.

Преимущества светодиодного освещения в офисе

Переход на светодиодные (LED) технологии решает все перечисленные проблемы и предоставляет весомые выгоды.

• Энергоэффективность. Светодиодные аналоги потребляют в 2–2,5 раза меньше электроэнергии при той же или даже большей яркости.
• Длительный срок службы. Качественные LED-лампы и панели служат от 30 000 до 50 000 часов, что в 3-5 раз дольше люминесцентных аналогов. Это годы работы без необходимости замены.
• Комфорт для глаз. У качественных светодиодов практически отсутствует вредное для зрения мерцание (коэффициент пульсации минимален), что создает комфортные условия для работы и соответствует санитарным нормам.
• Бесшумность. В светодиодных светильниках нет гудящих дросселей. Их питание осуществляется через компактный и бесшумный драйвер.
• Экологическая безопасность. LED-лампы не содержат ртути и других вредных веществ, поэтому не требуют специальной утилизации.
• Мгновенное включение. Светодиоды зажигаются на полную яркость мгновенно, без задержек и мигания.

Сценарий 1: Модернизация светильника с заменой ламп Т8 на светодиодные

Этот вариант подходит, если бюджет на модернизацию ограничен, а сами корпуса светильников находятся в хорошем состоянии. Суть метода — убрать из схемы старого светильника все лишнее и подключить светодиодные лампы-трубки формата Т8 напрямую к сети 220 В.

Необходимые инструменты и материалы

• Светодиодные лампы Т8 G13 нужной длины (обычно 600 мм для светильников Армстронг). Обратите внимание, что лампы должны быть предназначены для прямого подключения к сети 220В.
• Отвертка (крестовая и плоская).
• Плоскогубцы или кусачки.
• Клеммные колодки (например, WAGO) для удобного и безопасного соединения проводов.
• Индикаторная отвертка.

Пошаговая инструкция: как убрать ЭПРА (балласт) и подключить LED-лампы

Внимание! Все работы должны проводиться при полностью обесточенной линии освещения. Выключите соответствующий автомат в электрощитке и убедитесь в отсутствии напряжения с помощью индикаторной отвертки.

1. Снимите рассеиватель и лампы. Аккуратно снимите или откройте решетку-рассеиватель светильника. Поверните старые люминесцентные лампы на 90 градусов и извлеките их из патронов.

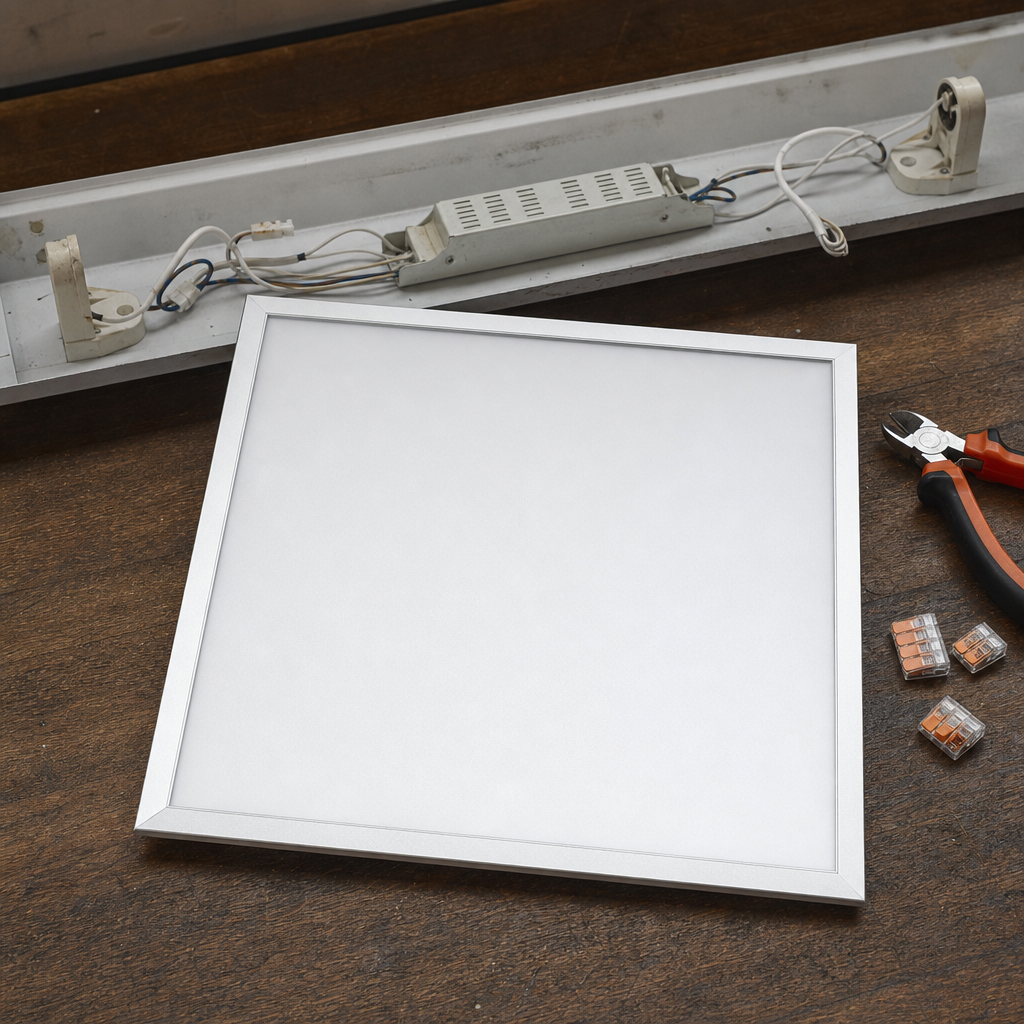

2. Найдите и отключите балласт. Внутри корпуса вы увидите металлическую или пластиковую коробку, к которой подходит множество проводов — это и есть пускорегулирующий аппарат (ЭПРА) или электромагнитный балласт. В некоторых светильниках также могут быть стартеры — их тоже нужно удалить.
3. Отсоедините провода. С помощью кусачек или отвертки отсоедините все провода, идущие к балласту и от него. Полностью удалите балласт из корпуса светильника. Это не только необходимо для работы LED-ламп, но и облегчит конструкцию.
4. Соберите новую схему. Задача — подать напряжение 220 В (фазу и ноль) напрямую на патроны для ламп. Светодиодные лампы T8 обычно имеют схему подключения на торцах: на один торец подается фаза (L), на другой — ноль (N). Эта схема всегда есть на самой лампе или ее упаковке.
   • Возьмите сетевые провода (фаза и ноль), которые раньше шли на балласт.
   • Соедините все патроны с одной стороны светильника с фазным проводом.
   • Соедините все патроны с другой стороны светильника с нулевым проводом.
   • Для надежного соединения используйте клеммные колодки.
5. Проверьте и соберите светильник. Вставьте новые светодиодные лампы, соблюдая маркировку L и N на их торцах. Временно подайте питание и убедитесь, что лампы загораются. Если все в порядке, снова обесточьте линию, установите на место рассеиватель и верните светильник в ячейку потолка.

Плюсы и минусы этого способа

• Плюсы: Минимальные затраты на старте, так как покупаются только лампы.
• Минусы: Требует ручного труда и базовых навыков электрика. Старый корпус и отражатель могут быть пожелтевшими и снижать эффективность освещения. Надежность всей системы будет зависеть от состояния старых патронов и проводки.

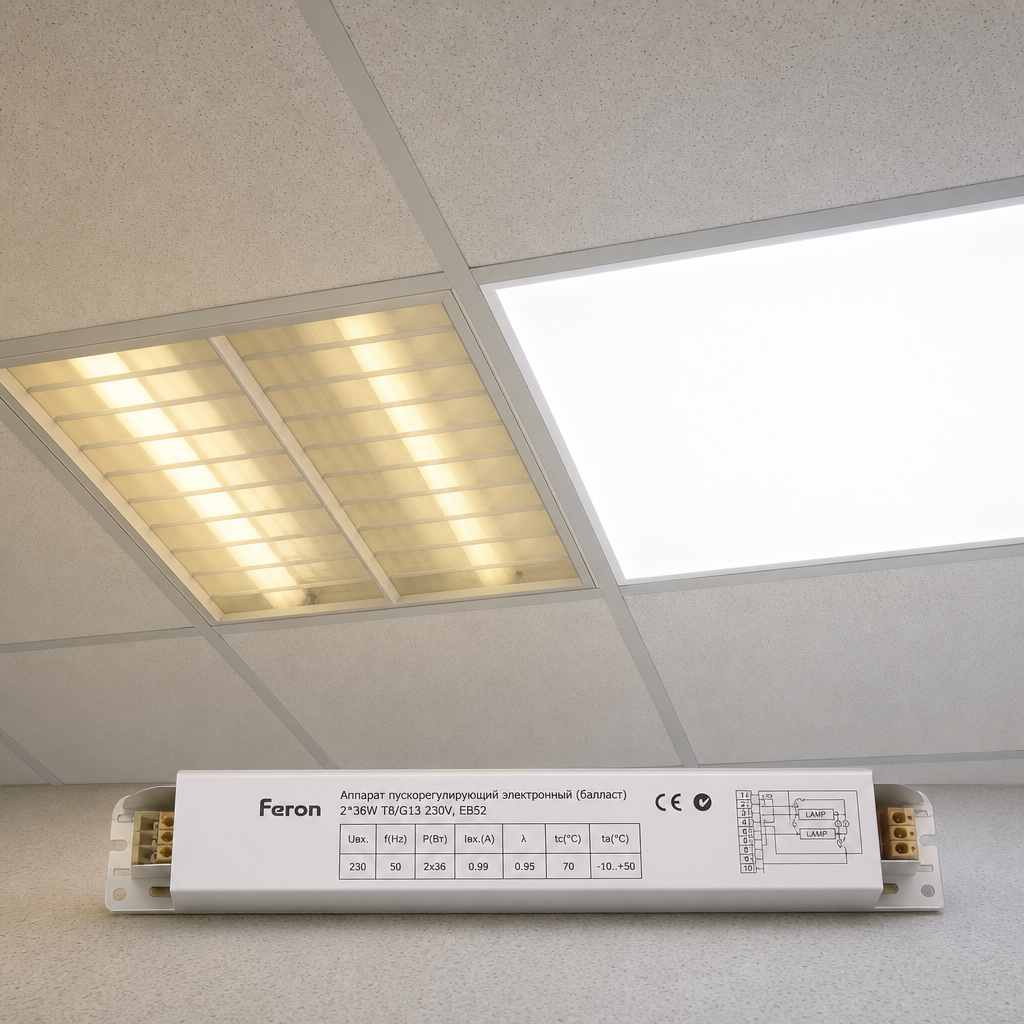

Сценарий 2: Полная замена старого светильника на светодиодную панель 600x600

Это наиболее правильный, современный и долгосрочный подход. Вы полностью избавляетесь от старого оборудования и устанавливаете готовое законченное решение, которое является лучшим светодиодным аналогом ЛПО 4х18.

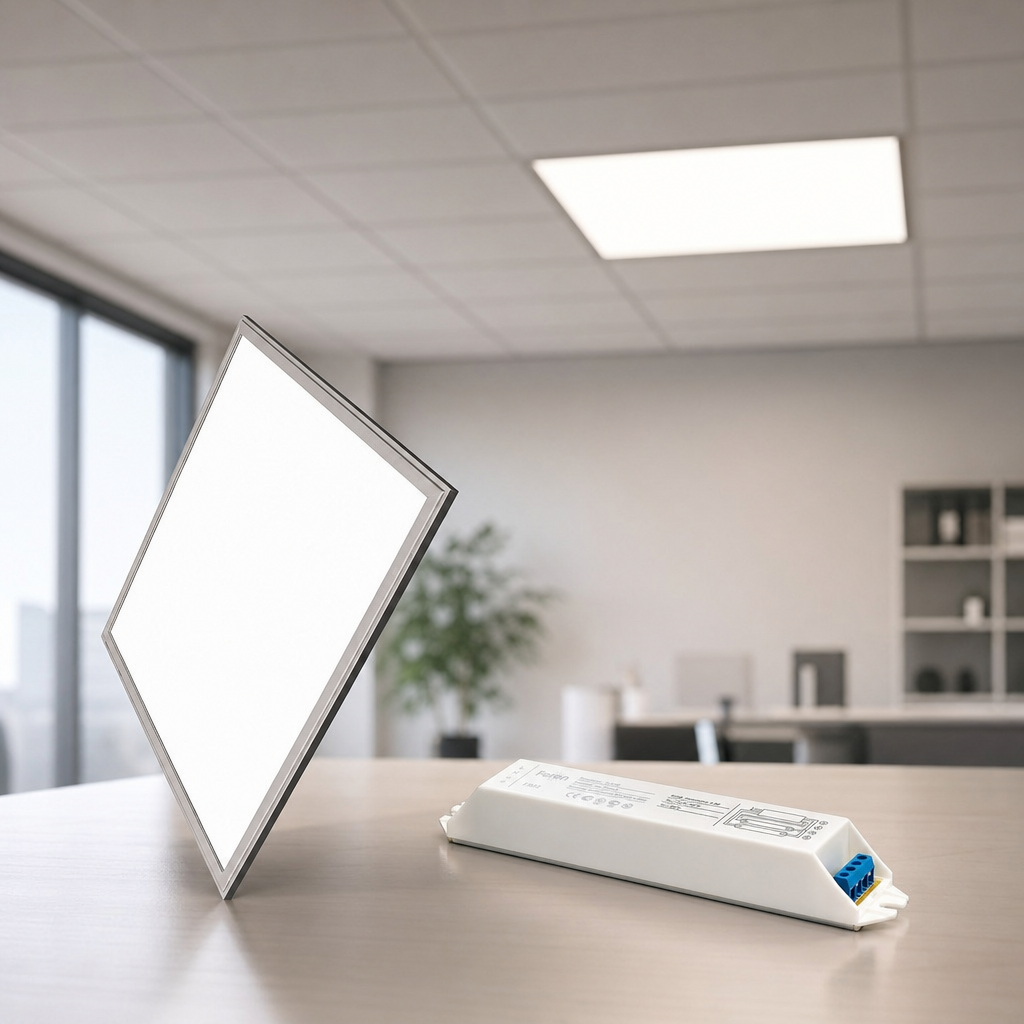

Речь идет о готовых ультратонких панелях, таких как Панель ультратонкая 40Вт 6500К (595*595мм) серебристая SPARKLED. Их размер 595х595 мм идеально подходит для стандартной ячейки потолка «Армстронг».

Процесс замены

Процесс установки еще проще, чем модернизация старого светильника.

1. Обесточьте линию освещения.
2. Демонтируйте старый светильник. Просто приподнимите его, наклоните и выньте из ячейки потолка. Отсоедините от сети.

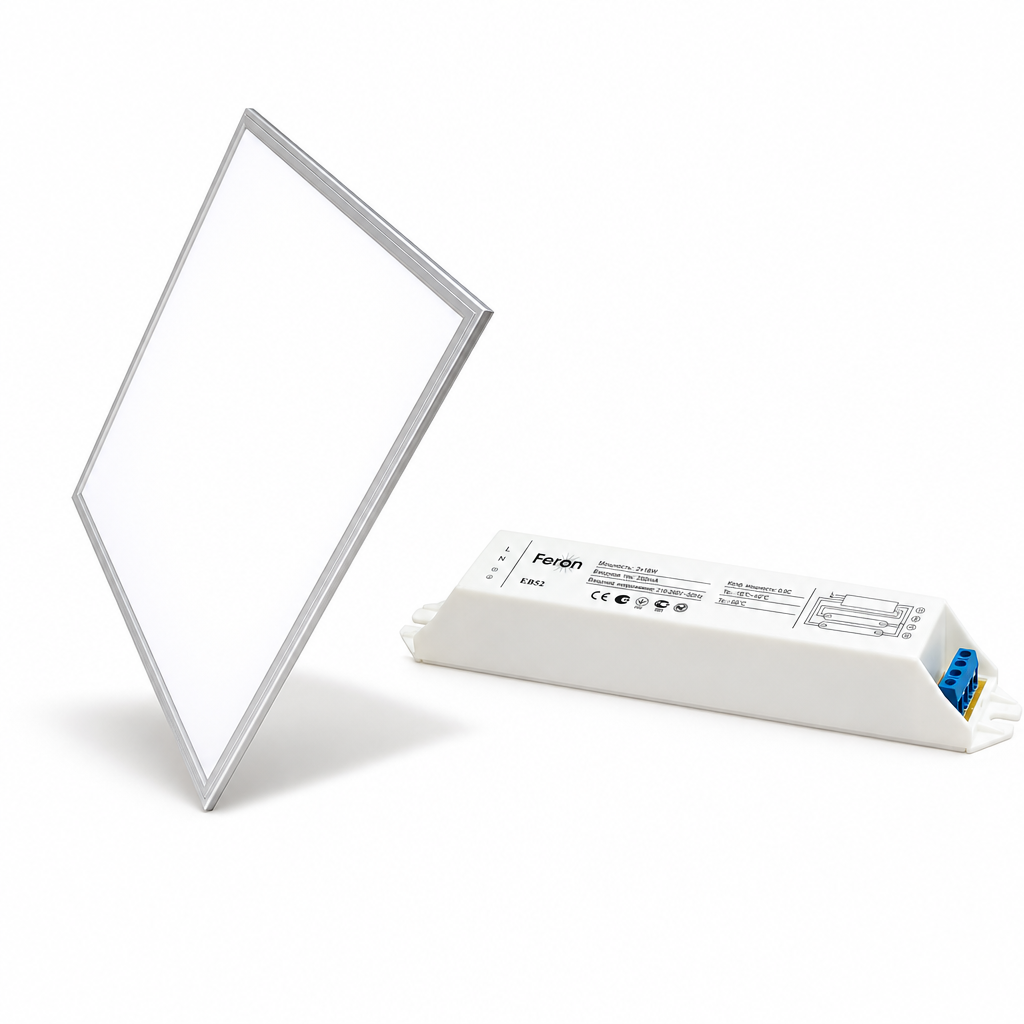

3. Подключите новую панель. Светодиодная панель поставляется с собственным внешним блоком питания (драйвером). Вам нужно лишь подключить к клеммам драйвера фазу и ноль от потолочной проводки.
4. Установите панель. Подключенный драйвер укладывается на тыльную сторону панели или на плиту потолка, после чего сама панель легко вставляется в ячейку, как обычная потолочная плита.

Преимущества готового решения

• Максимальная надежность: все компоненты новые, идеально подогнаны друг к другу и имеют гарантию производителя.
• Лучшее качество света: панель дает идеально ровный, заливающий свет без темных пятен и полос.
• Эстетика: ультратонкий корпус и современный внешний вид преображают офисный интерьер.
• Простота и скорость монтажа: Замена занимает считанные минуты и не требует специальных навыков электромонтажа, кроме базового подключения двух проводов.

Сравнение двух сценариев: что выбрать?

Для наглядности сведем ключевые параметры в таблицу.

Наш вывод: если вам нужно максимально дешево и быстро решить проблему с перегоревшими лампами здесь и сейчас, можно рассмотреть первый сценарий. Но если вы мыслите стратегически и хотите получить надежное, эффективное и долговечное решение, которое создаст комфортную рабочую среду и будет экономить ваши деньги годами, — единственно верный выбор это полная замена на готовые светодиодные панели.

Расчет экономии и окупаемости

Давайте на конкретном примере посчитаем, насколько выгодна замена люминесцентных ламп на светодиодные.

Исходные данные:

• Офис на 50 рабочих мест, оснащенный 50 светильниками.
• Старый светильник: ЛПО 4х18 с электромагнитным балластом. Реальная потребляемая мощность ~90 Вт.
• Новый светильник: Светодиодная панель, например, Панель SPARKLED. Потребляемая мощность 40 Вт.
• Режим работы: 10 часов в день, 22 рабочих дня в месяц.
• Стоимость электроэнергии (условно): 8 руб./кВт*ч.

Расчет экономии:

1. Экономия на одном светильнике: 90 Вт - 40 Вт = 50 Вт (или 0.05 кВт).
2. Экономия в день на всем офисе: 50 светильников * 0.05 кВт * 10 часов = 25 кВт*ч.
3. Экономия в месяц: 25 кВтч/день * 22 дня = 550 кВтч.
4. Экономия в год: 550 кВтч/месяц * 12 месяцев = 6600 кВтч.
5. Экономия в деньгах за год: 6600 кВтч * 8 руб./кВтч = 52 800 рублей.

К этой сумме стоит добавить экономию на закупке новых люминесцентных ламп и оплате их замены и утилизации, что может составить еще несколько тысяч рублей в год.

Как показывает расчет, только на экономии электроэнергии инвестиции в новые светильники полностью окупаются в среднем за 1.5-2 года, после чего начинают приносить чистую прибыль.

Модернизация освещения — это не статья расходов, а прямая инвестиция в эффективность бизнеса и комфорт сотрудников. Перестаньте мириться с гулом, мерцанием и растущими счетами за свет. Переход на современные светодиодные панели сокращает расходы на электроэнергию и создает здоровое, комфортное рабочее пространство.
