Как отличить подделку ККЗ (Калужский кабельный завод): проверка качества и надежности

Как отличить подделку ККЗ (Калужский кабельный завод) при закупке партии на объект? Смонтированные линии из контрафактного кабеля часто становятся причиной оплавленных розеток и срабатывания автоматики защиты из-за заниженного сечения («усечёнки»), которую выдают за продукцию по ГОСТу. Риски использования поддельного кабеля — это угроза перегрева и пожара при стандартных эксплуатационных нагрузках. Оригинал выдают правильное электрическое сопротивление токопроводящей жилы (ТПЖ), маркировка с шагом до 1 метра и масса бухты.

Базовые параметры проверки подлинности кабеля:

• Вес бухты: занижение массы 100-метровой бухты на 1,5–2 кг — первый признак экономии на меди и поясной изоляции.
• Сопротивление: для сечения 1,5 мм² показатель не превышает 12,1 Ом/км при 20 °C [1].
• Диаметр жилы: минимум 1,35–1,38 мм для заявленных 1,5 мм² (у фальсификата обычно 1,15–1,20 мм) [2].
• Маркировка: интервал нанесения шрифта на наружную оболочку — не более 1000 мм [3].
• Стоимость: разница между оригиналом и контрафактом доходит до 25–40% [4].

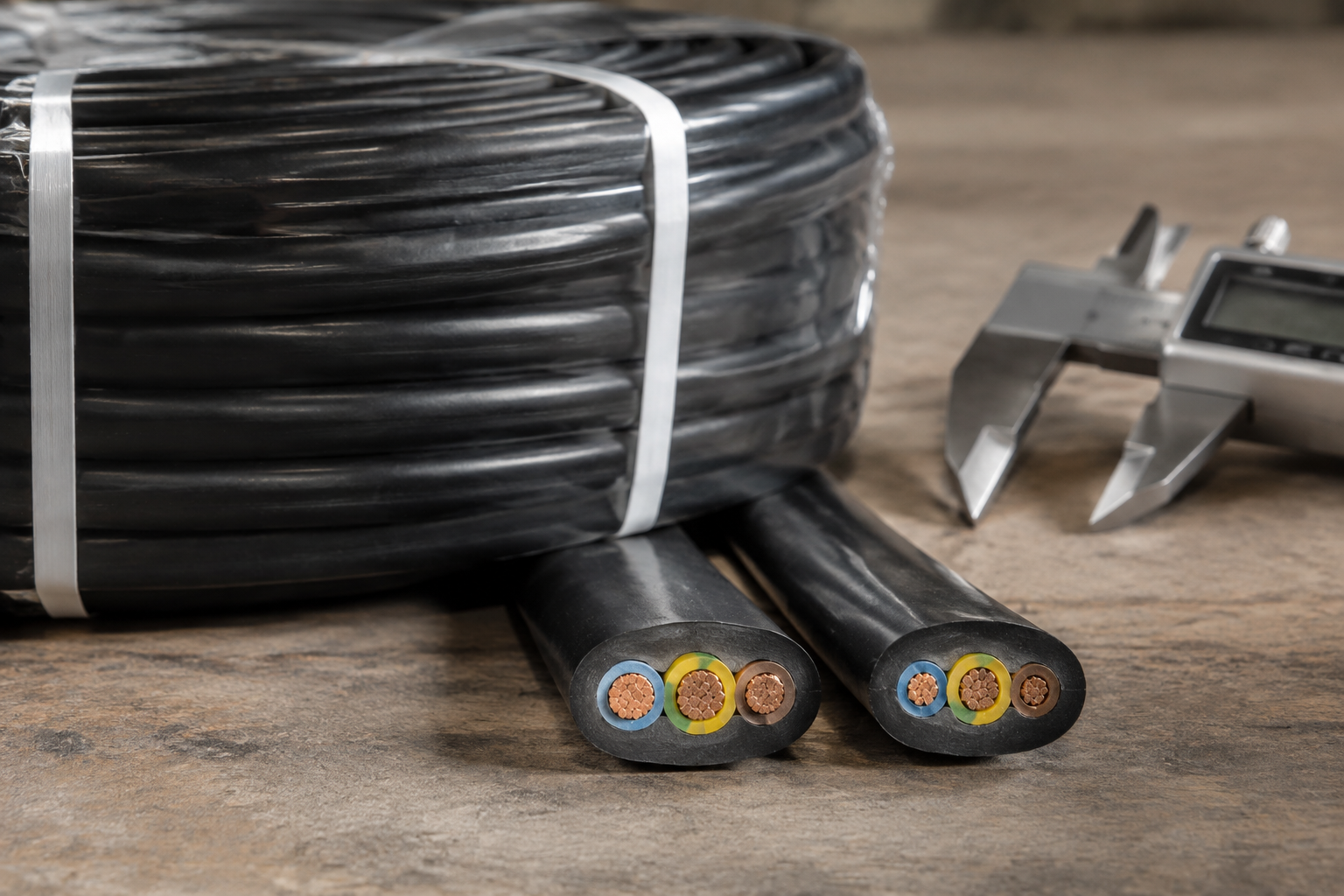

Инструментальная проверка: сопротивление против штангенциркуля

Часто на объектах качество проверяют только штангенциркулем: замеряют жилу и при отклонении в сотые доли миллиметра бракуют партию. Это техническая неточность.

Базовый ГОСТ 22483-2012 нормирует электрическое сопротивление, а не геометрический диаметр жилы [1]. Если завод использует бескислородную медь высокой степени очистки, жила может быть тоньше стандарта без потери проводимости. Значение имеет способность кабеля держать номинальную нагрузку.

Однако существуют критические пределы. Если замер диаметра ТПЖ на 1,5 мм² показывает 1,15 мм — это гарантированная «усечёнка». При номинальной нагрузке автомата в 16А такой кабель будет перегреваться, изоляция потеряет свойства, что приведет к короткому замыканию петли «фаза-ноль».

Визуальные признаки оригинального кабеля ККЗ

Первичный аудит подлинности кабеля ККЗ начинается с осмотра заводской упаковки (бухты по 50, 100, 200 метров в термоусадочной пленке).

На фирменной бирке обязаны присутствовать штамп ОТК, QR-код (или штрихкод), голограмма завода и знак соответствия EAC (сертификат ТР ТС 004/2011). Размытый шрифт или орфографические ошибки в наименовании пластиката указывают на контрафакт.

Маркировка самой оболочки у оригинала нестираемая, выполнена каплеструйным принтером или тиснением. Строка содержит марку, сечение, напряжение, ГОСТ 31996-2012, мерные метки, год выпуска и товарный знак «ККЗ». Шаг нанесения — не более 1 метра [3].

Пожароопасность и тест оболочки

При производстве контрафакта часто используют дешевый вторичный ПВХ. Надежность кабеля ККЗ обеспечивается качественным компаундом. Оригинал с индексом нг(А)-LS соответствует классу пожарной опасности (например, П1б.8.2.2.2), не распространяет горение при групповой прокладке и выделяет минимум дыма (Low Smoke) [3].

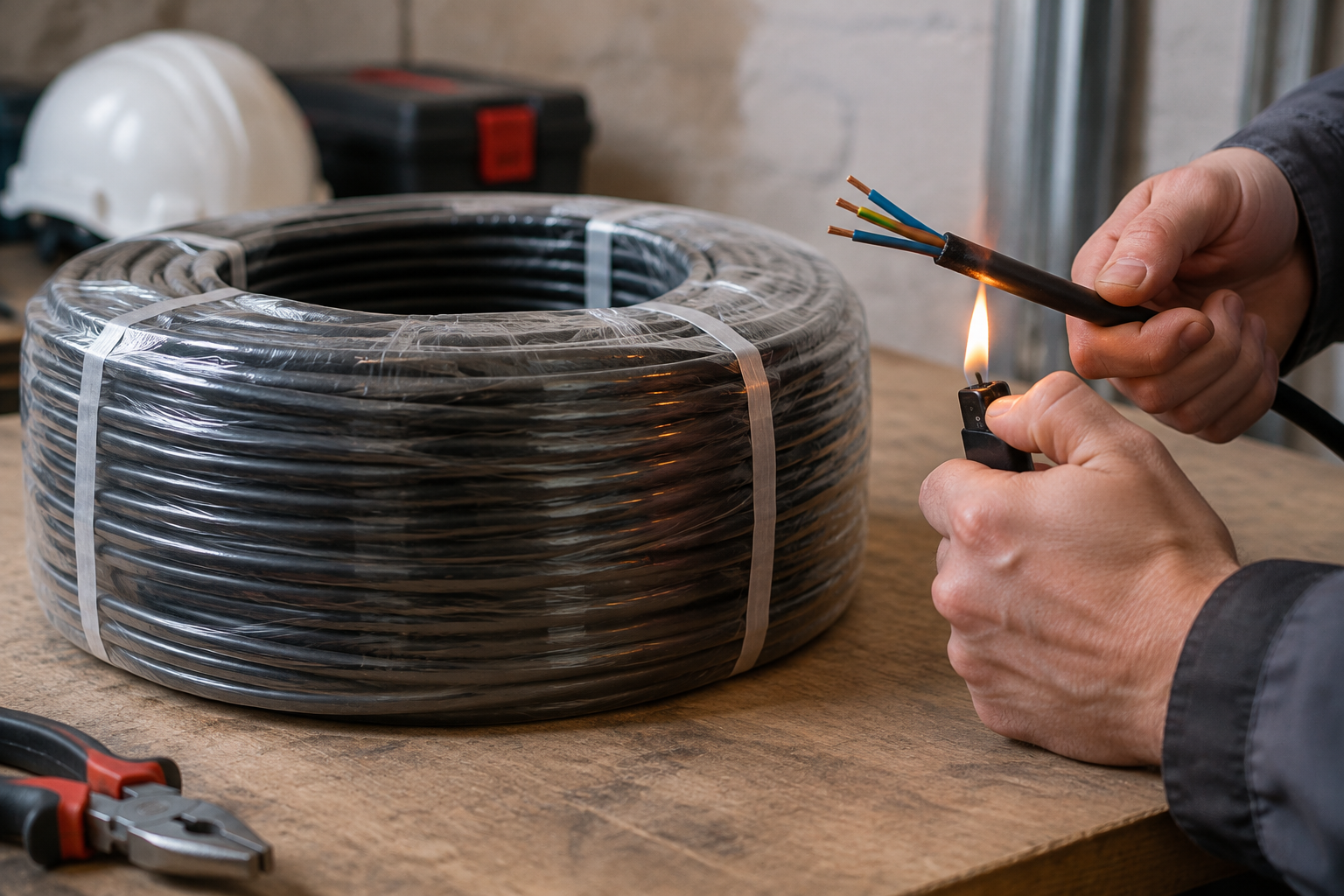

Базовый тест можно провести на обрезках с помощью зажигалки. Оригинальная оболочка самозатухает при удалении пламени и не образует горящих капель.

Фальсификат вспыхивает, поддерживая горение, и выделяет едкий черный дым со специфическим запахом резины. Монтаж такого кабеля в штробы или за гипсокартон создает прямую угрозу возгорания и влечет ответственность подрядчика.

Сравнение оригинального кабеля и фальсификата

Подборка моделей кабельной продукции

Сценарии закупки под задачи объекта

Сценарий 1: Электрика в новостройке При разводке освещения и розеточных групп под штукатурку мы закладываем моножилу. Автоматы на освещение рассчитываются на 10А, на розетки — 16А. Для монтажа оптимален плоский Кабель ВВГ-Пнг(А)-LS 3х1,5 гост (100м) ККЗ (Калужский кабельный завод)* в связке с сечением 3х2,5 для силовых линий. Конструкция позволяет удобно укладывать его в штробу при строгом соблюдении пожарных норм.

Сценарий 2: Временное электроснабжение стройплощадки Для сборки удлинителей под строительный инструмент (перфораторы, УШМ, бетономешалки) жесткий ВВГ не подходит из-за риска перелома токопроводящей жилы. Мы используем Провод ПВС 3х1,5 черн. гост (150м.) ККЗ. Многопроволочная структура обеспечивает гибкость, а внешняя оболочка выдерживает механическое трение о бетонные поверхности.

Вопросы и ответы

Как проверить сертификат ККЗ со смартфона?

Найдите на фирменной бирке номер сертификата ТР ТС 004/2011 («О безопасности низковольтного оборудования»). Введите номер в открытом реестре Росаккредитации (ФСА). Статус документа должен быть «Действует», а в графе «Изготовитель» — числиться ООО «ККЗ».

Почему на рынке кабель ККЗ стоит по-разному?

Медь торгуется на бирже (LME). Продавать сырье ниже биржевой стоимости экономически невыгодно. Если предложение на 30% дешевле среднерыночной цены официальных дистрибьюторов, высока вероятность приобретения контрафакта [4].

Требуется ли обслуживание кабеля ККЗ после монтажа?

Скрытая проводка из кабеля ВВГнг(А)-LS в штробе является необслуживаемой. Однако винтовые клеммные соединения в электроустановочных изделиях и щитовом оборудовании нуждаются в периодической протяжке для исключения нагрева контактов.

Влияет ли цвет изоляции жил на надежность?

Физико-технические свойства от пигмента не зависят. Оригинальная продукция ККЗ строго соблюдает ГОСТовскую расцветку жил (синий — нулевой проводник, желто-зеленый — заземление), что предотвращает ошибки и экономит время при сборке распределительных щитов.

Чек-лист закупки на объект

Мы ценим время специалистов электромонтажа. Наша компания осуществляет строгий входной контроль партий, работает напрямую с производителями и гарантирует соответствие продукции заявленным характеристикам без занижения сечения. Готовый список оборудования для комплектации распределительных сетей объекта представлен в таблице.

Источники: [1] ГОСТ 22483-2012 (Жилы токопроводящие для кабелей) — protect.gost.ru [2] Инструментальная проверка фактического диаметра жил — electrik.info [3] Требования к маркировке и пожарной безопасности ККЗ — kabel-kkz.ru [4] Рыночная стоимость кабельной продукции и меди — www.etm.ru
