Какой ККЗ (Калужский кабельный завод) кабель выбрать для дома: ВВГнг(А)-LS или ПВС?
Задаетесь вопросом, какой ККЗ (Калужский кабельный завод) кабель выбрать для дома, чтобы не переделывать ремонт через пять лет? Правило жесткое: для стационарной скрытой проводки берем только медную моножилу ВВГнг(А)-LS. Для подключения подвижного оборудования и сборки удлинителей — гибкий многопроволочный ПВС. Мы комплектуем объекты больше десяти лет. Перебирали сотни щитков после выгоревшего «нуля», срезали оплавленные скрутки. Опыт показал: экономия на сечении ведет к штроблению чистовой отделки. Помогаем электромонтажнику быстро закупить материал, сдать объект и не получить рекламацию.
Коротко: как выбрать
- Стандарт. Только ГОСТ 31996-2012 для силовых линий [1]. Никаких ТУ.
- Освещение. Сечение 3×1,5 мм² под автоматический выключатель номиналом B10A или C10A [2].
- Розетки. Сечение 3×2,5 мм² под автомат C16A [2].
- Срок службы. ВВГ служит от 30 лет при соблюдении условий эксплуатации [1]. Гибкий ПВС рассчитан на временные подключения.
- Вес бухты. Быстрый контроль оригинала. 100 метров ВВГ-Пнг(А)-LS 3х2.5 весят около 13,5–14,5 кг.
ВВГнг(А)-LS: бетонная база для скрытой проводки
Частая ошибка: монтажник пытается затянуть дешевый кабель в 16-ю ПВХ-гофру. Оболочка рвется, геометрия плавает. В итоге линия идет на выброс.
Для закладки в штробы, за гипсокартон или под натяжной потолок мы используем ВВГнг(А)-LS. Индекс «нг(А)» означает нераспространение горения по категории А, а «LS» (Low Smoke) — пониженное выделение едкого дыма при нагреве [3]. Это требование пожарной безопасности ГОСТ 31565-2012. В электрике это основа надежности объекта.

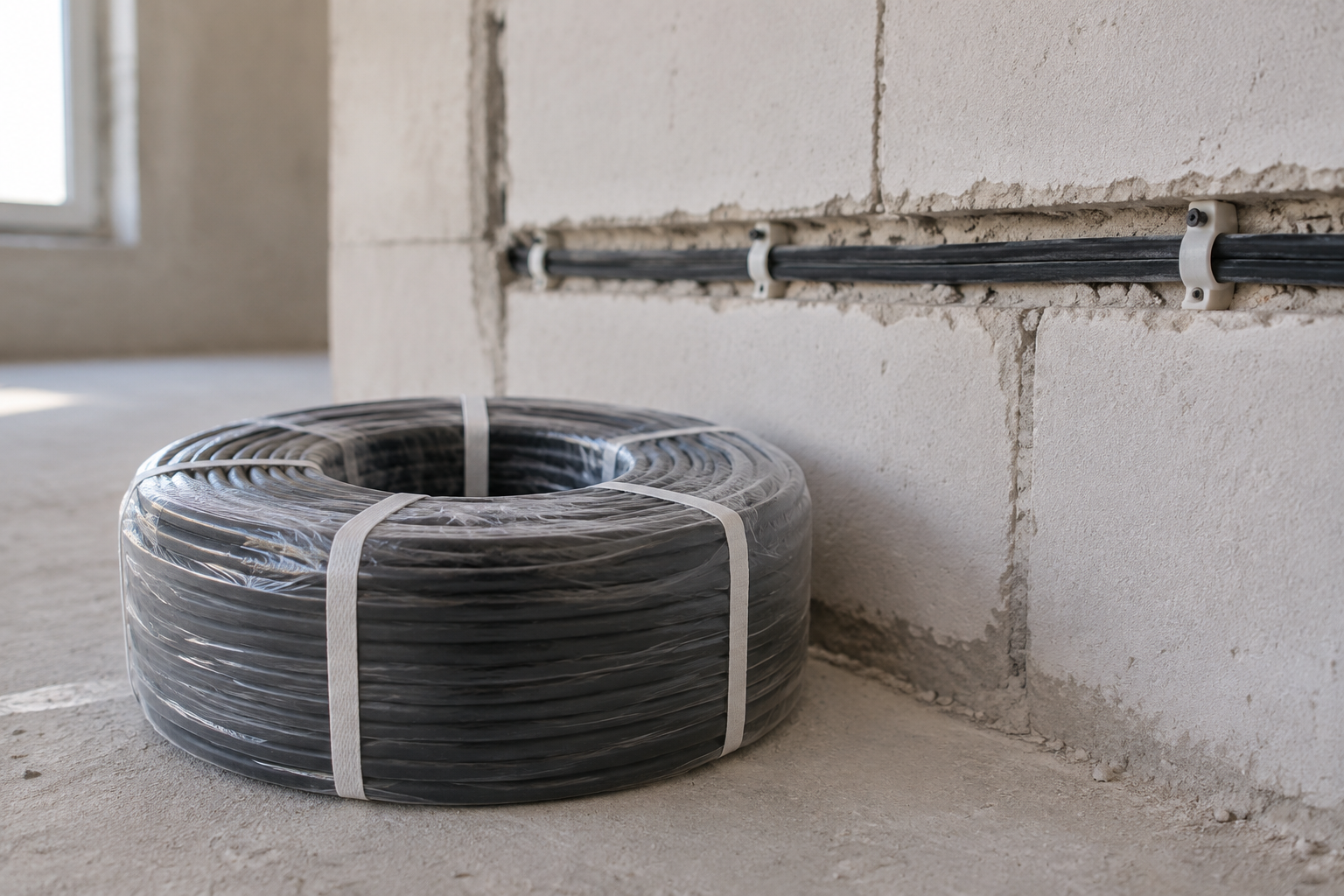

Геометрия имеет значение. Плоский ВВГ-Пнг(А)-LS экономит до 30% глубины штробления в кирпиче и газобетоне. Круглый ВВГнг(А)-LS незаменим при протяжке длинных трасс внутри ПНД-гофры — он не перекручивается.
У оригинальной продукции ККЗ плотная, жесткая внешняя оболочка. Это плюс к защите, но минус к удобству зачистки. Мы давно отказались от канцелярских ножей. Для снятия внешней изоляции без повреждения токопроводящей жилы (ТПЖ) используйте стриппер с поворотным лезвием (типа Jokari 28H).
Чек-лист закупки: Группа освещения
| Артикул / Название | Количество на 1 комн. кв. | Цена | Примечание |
|---|---|---|---|
| Кабель ВВГ-Пнг(А)-LS 3х1,5 гост (100м) ККЗ (Калужский кабельный завод)* | 1-2 бухты (100-200 м) | - | Для люстр, бра, точечных светильников. Совместим с клеммниками WAGO 221-серии. |
Миф о штангенциркуле: как проверять сечение
Распространенная ситуация на объекте: измеряют диаметр моножилы штангенциркулем, вычисляют площадь по формуле и возмущаются нехваткой сотых долей миллиметра.

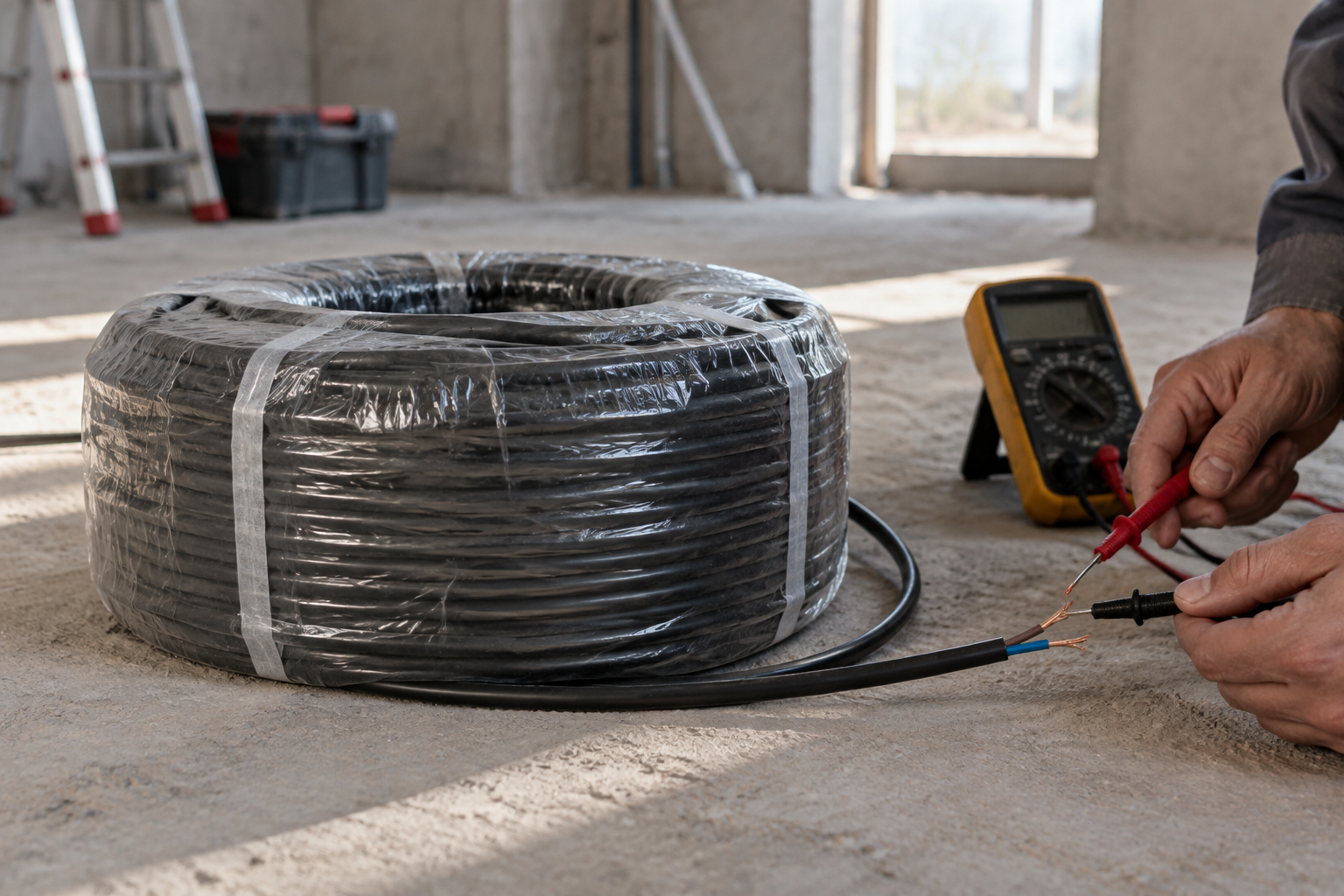

ГОСТ 22483-2021 регламентирует не физический диаметр, а электрическое сопротивление в Ом/км [1]. ККЗ использует электротехническую медь высокой степени очистки. За счет чистоты металла жила может иметь диаметр чуть меньше расчетного максимума, но при этом выдавать нормативные показатели проводимости. Не ищите миллиметры — ищите заводскую голограмму, правильную маркировку на оболочке и сертификат ЕАС.
ПВС: почему его нельзя в стены
Стремление сэкономить время толкает неопытных мастеров на нарушения. Они прокладывают ПВС под штукатурку, мотивируя это его гибкостью.
Согласно ПУЭ-7 (п. 7.1.34), в зданиях следует применять кабели с однопроволочными (моно) жилами [4]. ПВС — это провод. У него первый класс гибкости, многопроволочная структура. В стационарных розетках механизмы рассчитаны на зажим моножилы. Если зажать туда ПВС без опрессовки наконечниками НШВИ, контакт со временем ослабнет. Появится нагрев, оплавится изоляция, сработает дифавтомат или УЗО.
Возникает вопрос про провод ПВС 3х1,5 ККЗ: для чего он тогда нужен? Это подходящий материал для сборки надежных садовых удлинителей, подключения скважинных насосов, газонокосилок и бойлеров.
Чек-лист закупки: Временные линии и оборудование
| Артикул / Название | Количество | Цена | Примечание |
|---|---|---|---|
| Провод ПВС 3х1,5 черн. гост (150м.) ККЗ (Калужский кабельный завод) | По метражу оборудования | - | Идеален для удлинителей. Обязательна опрессовка концов гильзами перед подключением к вилке. |
Мощные потребители: электроплиты и ввод в дом
Заводят одну «фазу» на варочную панель мощностью 7,5 кВт тонким кабелем. Изоляция деградирует за полгода.
Для мощных стационарных потребителей требуется соответствующий номинал сечения. Для однофазной варочной панели нужен кабель 3×4 мм² (до 7,5 кВт) под автомат 25A, либо 3×6 мм² под автомат 32A [5]. Если оборудование подвижное или требует временного подключения от щитка на стройплощадке, берут гибкий провод увеличенного сечения.
Часто спрашивают про ПВС 5х6 ККЗ: для каких целей его брать? Это решение для гибкого подключения трехфазного оборудования: промышленных тепловых пушек, мощных компрессоров, станков или временного распределительного щита (ВРУ) на период возведения дома.
Чек-лист закупки: Подключение силовых агрегатов
| Артикул / Название | Количество | Цена | Примечание |
|---|---|---|---|
| Провод ПВС 5х6 гост ККЗ | По месту расположения | - | Для подвижного 3-фазного оборудования. Обязательна установка в цепь УЗО соответствующего номинала. |

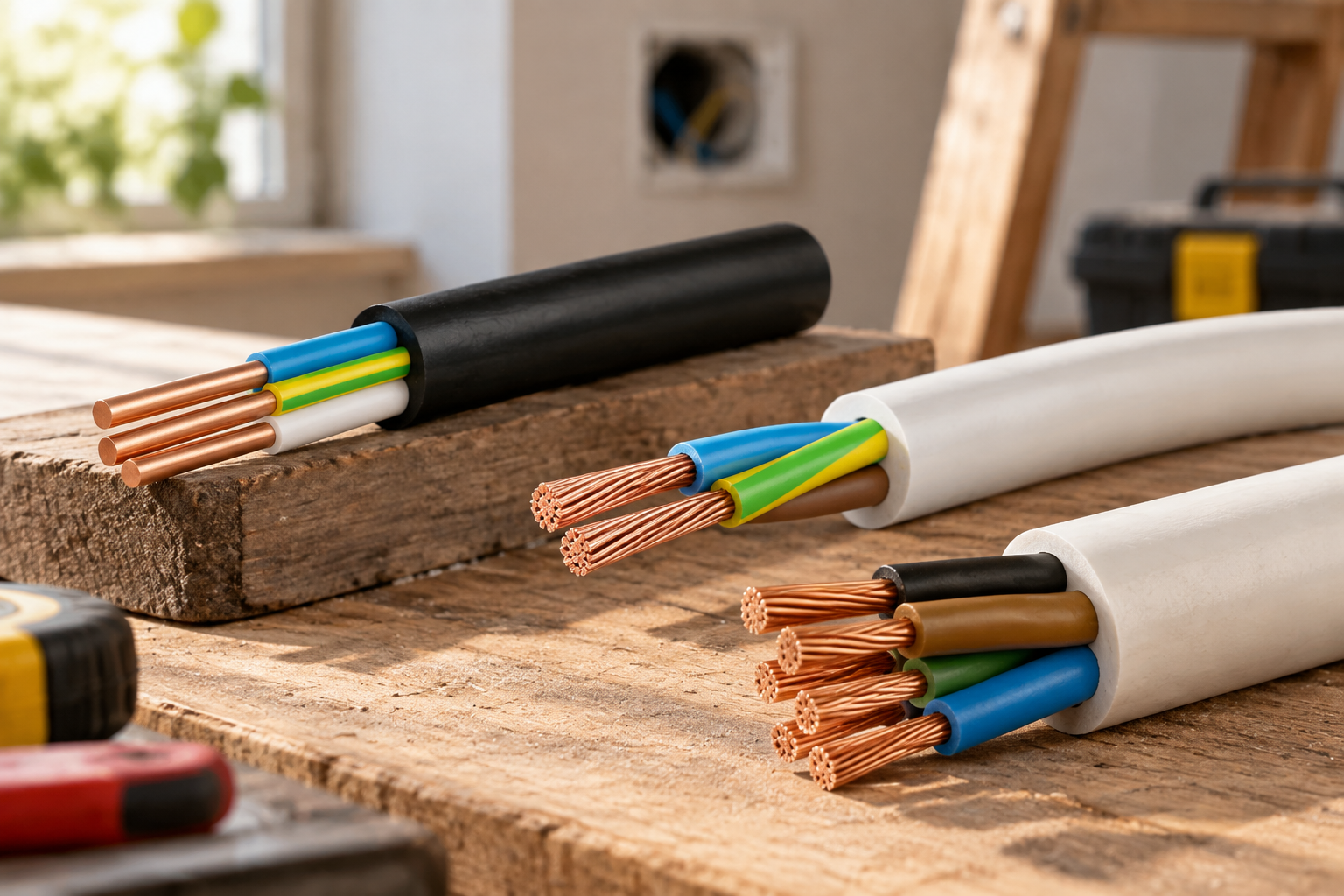

Таблица сравнения: ВВГнг(А)-LS vs ПВС
| Характеристика | ВВГнг(А)-LS (ККЗ) | ПВС (ККЗ) |
|---|---|---|
| Структура жилы | Моножила (жесткая) | Многопроволочная (гибкая) |
| Назначение по ПУЭ-7 | Стационарная скрытая/открытая проводка | Подвижное подключение, удлинители |
| Срок службы | Не менее 30 лет | Ограничен (для временного подключения) |
| Удобство монтажа розеток | Прямой зажим в клеммы | Требует опрессовки наконечниками НШВИ |
| Оболочка | ПВХ-пластикат, не распространяет горение, Low Smoke | Обычный ПВХ |
Подборка моделей из каталога
Готовый список для закупки. Формируем корзину, отправляем на сборку. Даем сухой остаток для комплектации объектов.
| Модель | Цена | Кому подходит | Ключевая характеристика |
|---|---|---|---|
| Кабель ВВГ-Пнг(А)-LS 3х1,5 гост (100м) ККЗ (Калужский кабельный завод)* | - | Для электромонтажников и ремонта квартир под ключ | Строгий ГОСТ, подходит для линий освещения |
| Провод ПВС 3х1,5 черн. гост (150м.) ККЗ (Калужский кабельный завод) | - | Для дачников, монтажников инженерных систем | Гибкость, устойчивая черная оболочка для улицы |
| Провод ПВС 5х6 гост ККЗ | - | Для прорабов, промышленных объектов | Передача большой мощности, 5 жил для 3-фазной сети |
Сценарии с цифрами: что брать под задачу
Сценарий 1: Капитальный ремонт «двушки» 50 кв.м. Тянем линии от щитка без скруток в распределительных коробках. На освещение закладываем ~100 метров ВВГнг(А)-LS 3×1,5. На розеточные группы (кухня, спальня, гостиная) уходит 2 бухты по 100 метров ВВГнг(А)-LS 3×2,5. На духовой шкаф тянем отдельную трассу ВВГнг(А)-LS 3×4 (около 15 метров).
Сценарий 2: Материалы ККЗ для дачи По улице от столба идет СИП. На фасаде через прокалывающие зажимы переходим на медь. Внутрь деревянного дома заводим ВВГнг(А)-LS 3×6. Вся внутренняя проводка в кабель-каналах — только ВВГнг(А)-LS (розетки 3×2,5, свет 3×1,5). А вот для подключения скважинного насоса мощностью 1 кВт и электротриммера собираем удлинитель из ПВС 3×1,5 длиной 30 метров.
Вопросы и ответы
ВВГнг(А)-LS 3х1,5 ККЗ: для чего применяется?
Для стационарных групп освещения. Нельзя ставить этот номинал на розеточные группы. Подключается на отдельный автомат номиналом не выше 10 Ампер.
Кабель ККЗ для электропроводки: брать ГОСТ или ТУ?
На рынке встречаются облегченные версии по ТУ. Мы рекомендуем для дома брать только ГОСТ 31996-2012. Разница в цене ничтожна по сравнению со стоимостью демонтажа сгоревшей проводки.
Как отличить оригинальный ККЗ от подделки на рынке?
Смотрите на метражные метки по всей длине оболочки. На оригинальной заводской бирке есть штрихкод и защитная голограмма завода. Проверьте вес 100-метровой бухты на весах (3х2,5 должна весить около 14 кг).
