Как выбрать термоусадку rexant: гайд по диаметрам и материалам

Изолента сохнет и разматывается. Синяя, черная, тканевая — итог один. В скрытой проводке или уличной распаячной коробке это гарантированное короткое замыкание. Мы перебирали десятки скруток после наемных бригад, пока полностью не перевели объекты на радиально-сшитый полиолефин. Сегодня разберем, как выбрать термоусадку rexant, чтобы не переделывать контактные соединения через год.

Мы в EKS Electromarket ежедневно отгружаем километры трубок ТУТ на московские стройки. Видели пробитые «фазы», потрескавшийся на морозе пластик и вытекший термоклей. Ниже — только суровая практика подбора, совместимость диаметров и реальные цифры деформации.

Диаметры и усадка: правило «80/20» и сечение кабеля

Боль. Мастер берет ВВГнг(А)-LS 3x2,5, смотрит на трубку 10/5 мм и думает: «Налезет». А потом греет, и трубка болтается на жиле, не обеспечивая герметичность.

Решение. Коэффициент усадки базовой полиолефиновой трубки — 2:1. Исходный (экспандированный) диаметр должен быть минимум на 20% больше соединения для свободного надевания. После нагрева внутренний (редуцированный) диаметр должен быть на 20% меньше обжимаемой жилы. Только плотный обхват дает паспортную диэлектрическую прочность 15–20 кВ/мм [1].

Не нужно высчитывать миллиметры с калькулятором на объекте. Вот наша рабочая матрица под ходовые сечения медного моножильного и многопроволочного кабеля.

Продольная усадка: почему оголяется медь

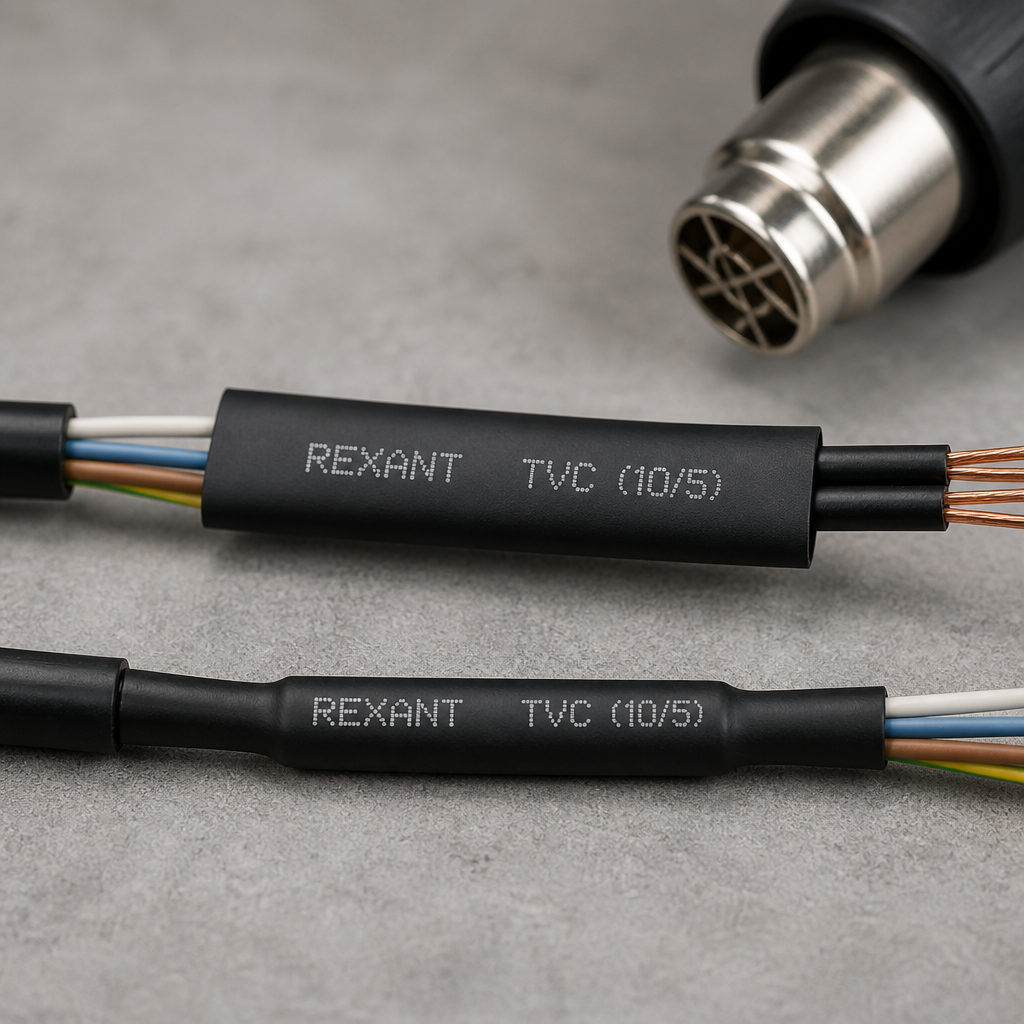

Боль. Электрик отрезал трубку ровно по длине зачищенной скрутки. Нагрел. Края уползли к центру, голая медь угрожающе торчит наружу.

Решение. Полиолефин сжимается не только вширь, но и в длину. Продольная деформация (усадка по длине) у трубок Rexant составляет 5–8% [1]. На пяти сантиметрах соединения вы стабильно теряете 3–4 миллиметра изоляционного слоя.

Всегда режьте ТУТ с запасом. Трубка должна перекрывать заводскую изоляцию кабеля минимум на 10–15 мм с каждой стороны.

Клей или стандарт: где нельзя ставить 3:1

Боль. Смонтировали переход в дверном жгуте или гибком кабель-канале, используя мощную клеевую термоусадку 3:1. Через месяц кабель встал колом, а жилы переломились от механической нагрузки.

Решение. Термоплавкий клей (hot-melt adhesive) внутри трубок с коэффициентом 3:1 и 4:1 после кристаллизации делает узел абсолютно жестким, как пластик. Это идеально для подземных муфт, опрессовки гильзами и жесткой защиты от влаги по стандарту IP67/IP68. Но на динамических изгибах жесткость убивает медь.

Для подвижных узлов и слаботочки берем только тонкостенную ТУТ 2:1 без внутреннего адгезива.

Ультрафиолет и цветная маркировка

Боль. Обсадили маркировку фазировки на уличном вводе красивыми красными, желтыми и зелеными трубками. Летом ультрафиолет сожрал полиолефин, изоляция пошла мелкими трещинами.

Решение. Цветная ТУТ — строго для электрощитов, помещений и маркировки «фазы», «нуля» (синий) и «земли» (желто-зеленый). Для наружного монтажа и открытого солнца подходит исключительно черная термоусадка.

В состав черных трубок добавлен технический углерод (сажа). Он выступает как мощный природный УФ-стабилизатор. Любая цветная трубка на открытом солнце потеряет относительное удлинение при разрыве и деградирует за один-два сезона.

Инструмент: фен против зажигалки

Боль. «Прогрею зажигалкой, зачем мне фен на стремянку тащить». Итог — черная копоть, бугры, неровная толщина стенки и пробой изоляции при подаче напряжения.

Решение. Температура начала усадки Rexant — +70 °C. Полная усадка достигается при +110 °C … +125 °C [1]. Открытое пламя газовой горелки или зажигалки дает локальный неконтролируемый перегрев (пережиг).

При перегреве выгорают антипирены (самозатухающий состав, отвечающий за класс горючести UL224 VW-1). Полимер плавится, теряя предел прочности на растяжение (он падает ниже паспортных 10,4–14 МПа) [1]. Более того, копоть от открытого огня содержит углерод — отличный проводник тока. Вы своими руками создаете мостик для пробоя.

Используем только строительный фен. Надеваем рефлекторную насадку (дефлекторное сопло). Греем строго от центра к краям, плавно выгоняя воздух и избегая эксцентриситета.

Чек-лист закупки EKS

Как и всегда в нашей практике — резюме без лишней воды. Сохраняйте таблицу, закидывайте артикулы в спецификации или передавайте снабженцу.

На реальном объекте нет времени бегать по строительным рынкам, сверять овальность трубок и требовать сертификаты RoHS у безымянных продавцов с маркетплейсов. Ошибки с электроизоляцией всегда обходятся дороже, чем бухта качественного полиолефина.

В каталоге EKS Electromarket мы держим только проверенную базу: от тонкостенной ТУТ для слаботочки до силовых клеевых муфт. Без контрафакта, с понятной совместимостью диаметров и оперативной доставкой по Москве. Формируйте корзину грамотно.

Источники: [1] Официальный каталог Rexant — rexant.ru/catalog/termousadochnaya-trubka/
