Rexant термоусадка: каталог трубок ТУТ, характеристики, монтаж

Скрутки на изоленте давно стали ненадежным решением на серьезных объектах. Когда сдаешь щит или восстанавливаешь поврежденный кабель ВВГнг(А)-LS в штробе, нужна монолитная защита. Наш выбор для таких задач — rexant термоусадка. Мы тоже раньше использовали ПВХ-ленту, пока не столкнулись с пробоями во влажных зонах. Теперь работаем только со сшитым полиолефином.

В этой нише требуется соответствие ГОСТу, стабильный коэффициент усадки и понятная размерная сетка. Разберем, как выбрать материал под конкретные задачи электромонтажа, чтобы изоляция соединения служила не меньше самого кабеля.

Почему ТУТ-Н и ТУТ-К решают разные задачи

Обычная трубка не всегда удерживает влагу. Влага по капиллярам заходит под изоляцию, медь окисляется, контакт нарушается.

Стандартная ТУТ-Н работает как диэлектрический барьер, но не герметизирует стык на 100%. Оставшийся микрозазор между изоляцией жилы и полимером может втягивать конденсат.

Выбор решения зависит от среды. Для сухих помещений, сборки ВРУ и цветовой маркировки жил применяют стандартные тонкостенные трубки без клеевого слоя. Коэффициент усадки здесь составляет 2:1. Для улицы, грунта и влажных зон, где прокладывается ВВГ или бронированный кабель, подходит только клеевая ТУТ-К.

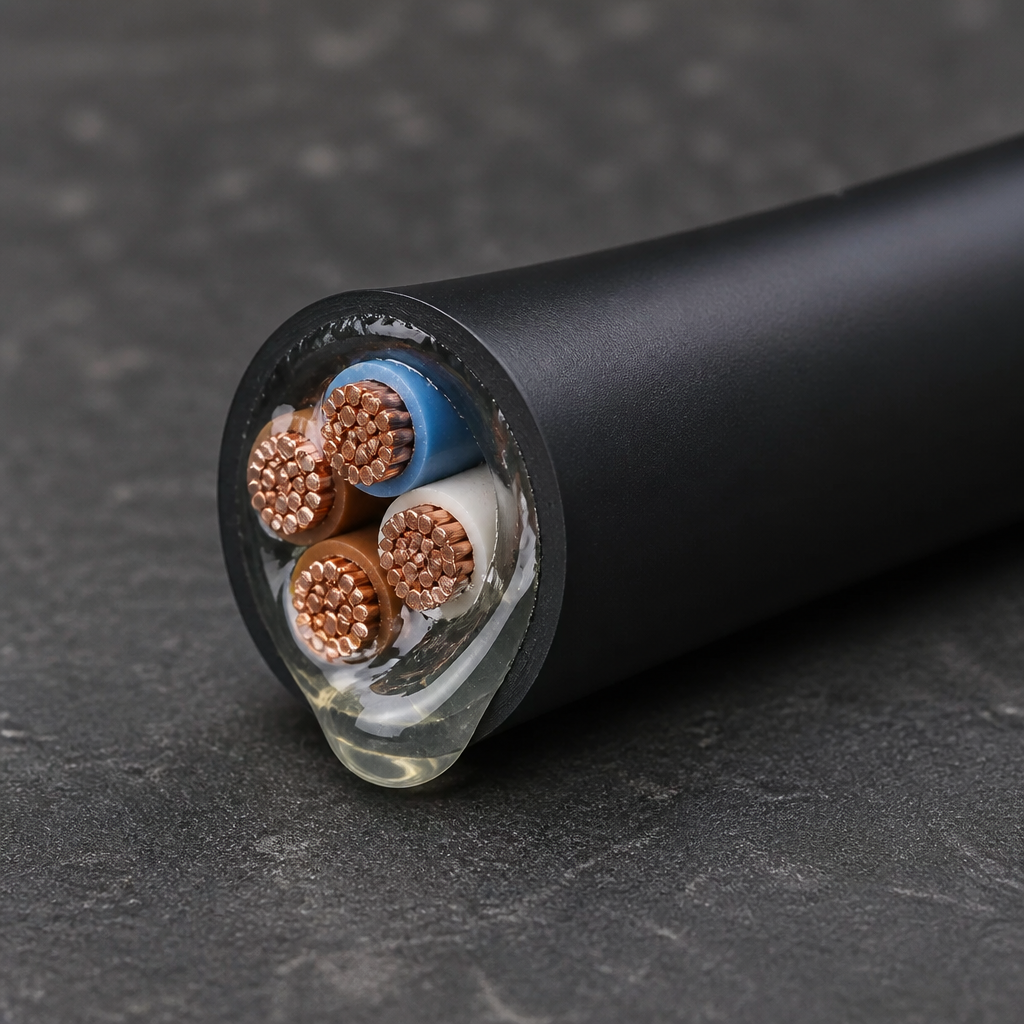

Продукция в клеевом исполнении имеет коэффициент 3:1 или 4:1. При нагреве внутренний термоклей плавится и под давлением сжимающейся внешней оболочки герметично заполняет все пустоты.

Правило «80/20» и матрица подбора сечений

Подбирать трубку на глаз — верный путь к браку. Слишком большая не обожмет жилу, а узкая лопнет при натягивании на опрессованную гильзу.

Мы применяем в работе монтажное правило «80/20». Диаметр соединяемого узла (скрутки, гильзы) должен быть на 20% меньше исходного внутреннего диаметра трубки и одновременно на 20% больше диаметра после полной свободной усадки. Это обеспечивает необходимое радиальное давление.

Продольная усадка (изменение длины после нагрева) у качественного материала составляет не более 8% [1]. Отрезайте трубку с запасом, перекрывая родную изоляцию провода в каждую сторону.

Для типовых задач матрица подбора выглядит так:

• Опрессовка жилы 1.5 $мм^2$ гильзой — нужна ТУТ 4/2 мм или 5/2.5 мм.
• Опрессовка жилы 2.5 $мм^2$ — используем ТУТ 6/3 мм.

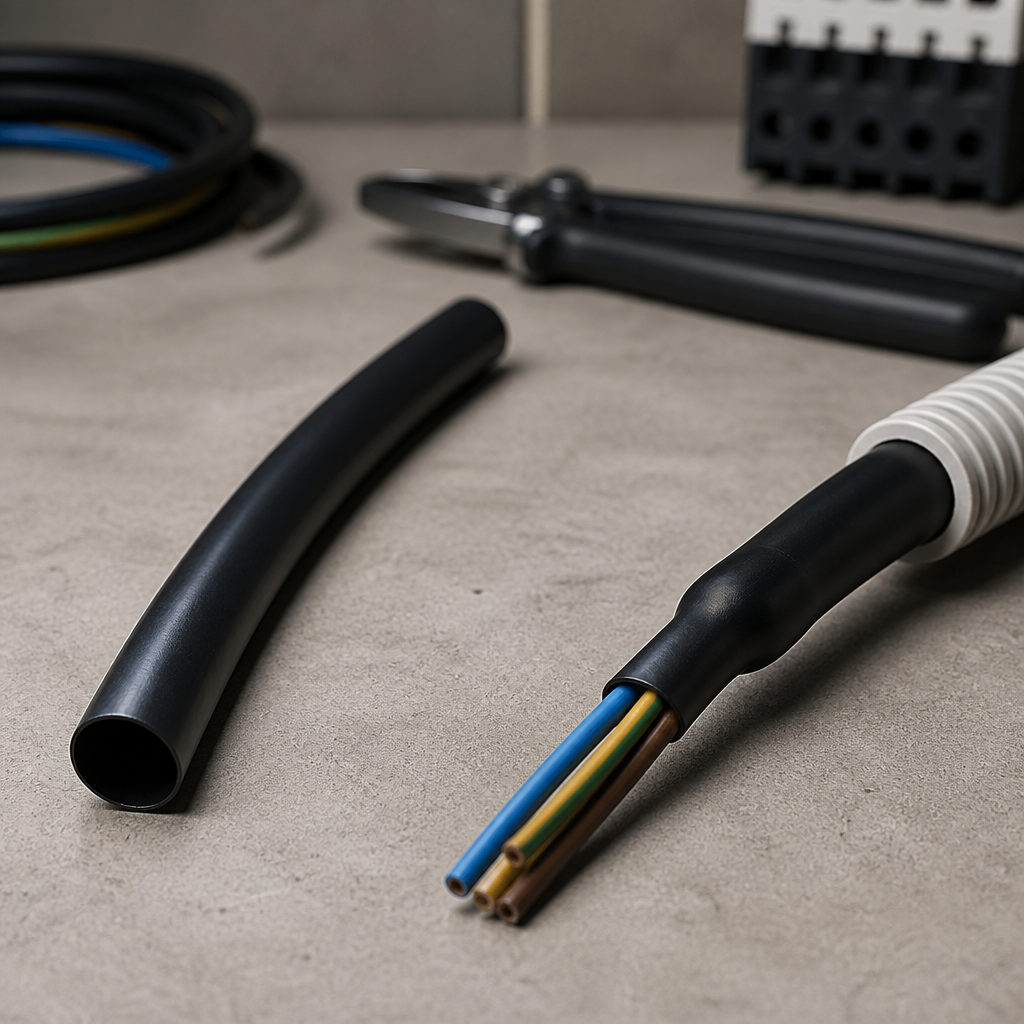

• Восстановление внешней оболочки кабеля 3x2.5 или изоляция на сечении 10 $мм^2$ — подойдет Термоусадочная трубка ТУТ d-10мм (1м) черная Rexant.

Технические характеристики

Профессиональные изделия сертифицируются по ГОСТ 19034-82 и директиве RoHS (отсутствие тяжелых металлов и галогенов) [1].

Материал ТУТ — высокомолекулярный полимер с классом пожароопасности VW-1 (самозатухающий). При возникновении дуги изоляция не поддерживает горение.

Диэлектрическая прочность составляет от 15–20 кВ/мм [2]. Рабочее напряжение достигает 600–1000 В. Одного слоя стандартной трубки хватает для надежной изоляции сети 220 В или трехфазного ввода 380 В.

Прочность на растяжение составляет не менее 10.4 МПа, а относительное удлинение при разрыве — от 200% [1]. При укладке жесткого кабеля в тесной распредкоробке изоляция на сгибах сохраняет целостность.

Ошибки монтажа: фен, горелка и пузыри

Мы испортили немало материала, пока отрабатывали технологию на первых объектах. Распространенная ошибка — нагрев открытым пламенем газовой горелки без рассекателя.

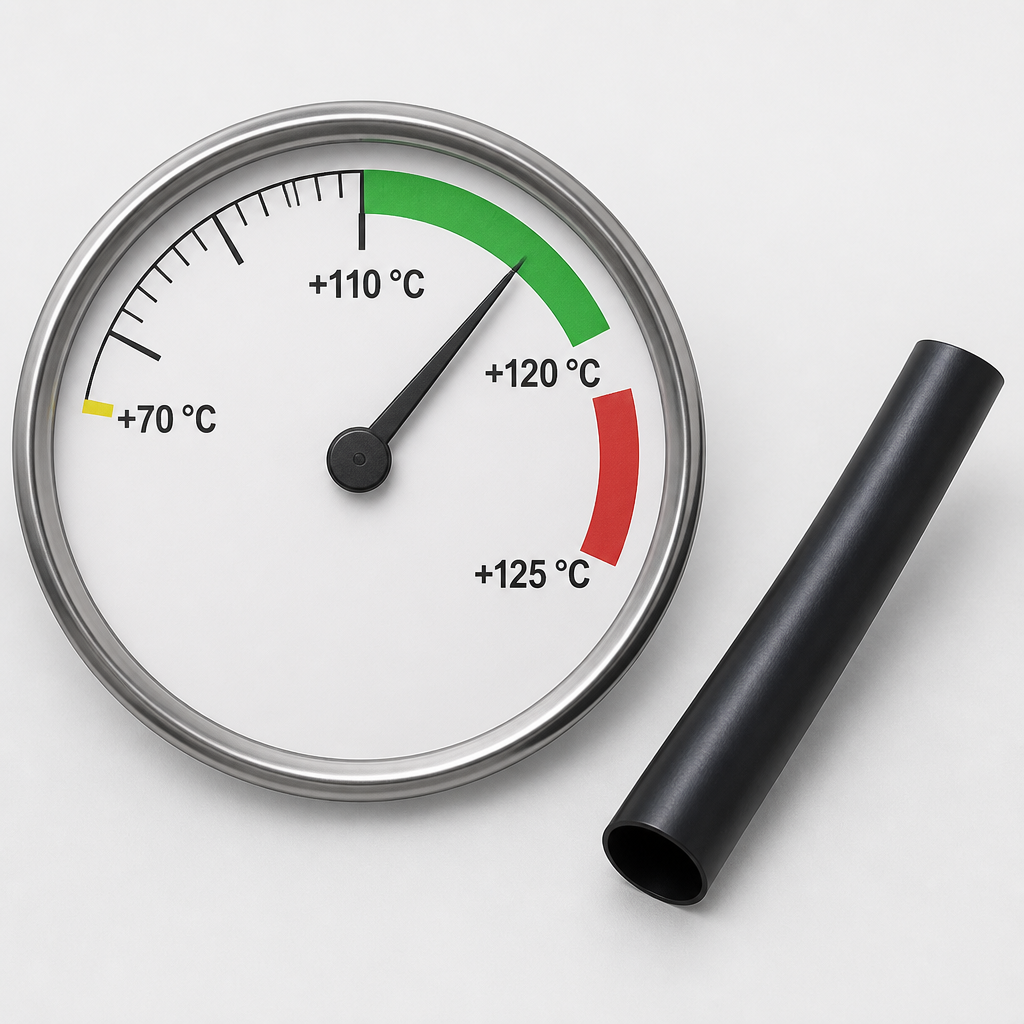

Перегрев разрушает структуру сшитого полиолефина: термоусадка пузырится, чернеет, становится хрупкой и теряет диэлектрические свойства. Температура начала усадки составляет +70 °C, а полная усадка происходит при +110 °C ... +120 °C [1]. Используйте промышленный фен.

Вторая ошибка — образование воздушных карманов. При нагреве от краев к центру воздух запирается внутри, образуя пузырь. Это критично для клеевой ТУТ-К: термоклей заблокирует выход воздуха, нарушив герметичность муфты.

Правильный алгоритм: усаживайте строго от центра к краям, обеспечивая равномерный прогрев.

Продукция востребована среди автоэлектриков благодаря химической стойкости. Материал не разрушается при контакте с моторным маслом, бензином и тормозной жидкостью, а также устойчив к ультрафиолету (УФ).

Разнообразие каталога и цветовая маркировка

Для комплектации объектов каталог закрывает весь спектр монтажных потребностей.

Микродиаметры (от 1/0.5 мм до 3/1.5 мм) применяются при пайке шлейфов, датчиков и в слаботочных системах. Средние диаметры (от 6/3 мм до 20/10 мм) используются для расключения распредкоробок, сборки щитов и изоляции контактных групп. Силовые калибры (до 100/50 мм) подходят для восстановления бронированных кабелей.

Отдельная функция ТУТ — цветовая маркировка (фазировка). Использование цветной термоусадки (синий, желто-зеленый, красный, черный) на концах жил упрощает чтение схемы в щите и исключает ошибки при последующем обслуживании. В ассортименте представлена полная палитра для соблюдения ПУЭ.

Чек-лист закупки: базовая комплектация

Перед выездом на объект проверьте наличие расходников. Ниже — таблица позиций для формирования запаса.

Качественная изоляция критична в электромонтаже. Монолитная усадка полимером — стандарт современного профессионала.

Мы в EKS Electromarket держим на складе оригинальную продукцию с честной толщиной стенки, которая выдерживает нагрузки и не лопается на гильзах. Присылайте спецификацию или список из проекта: мы соберем корзину, проверим совместимость сечений кабеля с диаметрами ТУТ, подберем гильзы и оформим доставку.

Источники: [1] Официальный каталог REXANT — rexant.ru [2] Технические справочники дистрибьюторов ЭТМ, ЧИП и ДИП — etm.ru, chipdip.ru
