Провод электрический: виды, характеристики, применение и выбор

Выбор правильного электрического провода определяет безопасность, надежность и эффективность любой электросети. От невидимой проводки в стенах до шнура питания рабочего инструмента, провод электрический — важный элемент, передающий энергию для освещения и работы оборудования. Ошибка в расчете сечения или выборе типа изоляции может привести к перегреву, коротким замыканиям и даже пожару. Эта статья — руководство, которое поможет вам разобраться в многообразии проводниковой продукции и сделать осознанный, технически грамотный выбор.

Что такое электрический провод и чем он отличается от кабеля?

На бытовом уровне термины «провод» и «кабель» часто используют как синонимы, но с технической точки зрения между ними есть четкая разница. Понимание этого различия — первый шаг к профессиональному подходу.

Основные компоненты провода

Любой провод состоит из двух базовых элементов:

1. Токопроводящая жила (ТПЖ): Металлический элемент, непосредственно проводящий электрический ток. Может быть изготовлен из меди или алюминия, быть монолитным (одна толстая проволока) или многопроволочным (множество тонких проволочек, скрученных вместе).
2. Изоляция: Диэлектрический слой, покрывающий жилу. Его функция — предотвратить утечку тока, защитить жилу от внешних воздействий (влага, химия, механика) и обезопасить человека от поражения током.

Ключевое различие: провод vs. кабель

Основное отличие заключается в наличии или отсутствии общей защитной оболочки поверх изолированных жил.

• Провод — это одна или несколько изолированных жил, не заключенных в общую защитную оболочку. Даже если несколько жил скручены вместе, но не имеют сверху единого защитного слоя, это все еще провода. Пример — провод СИП, где изолированные жилы скручены, но общей оболочки нет.
• Кабель — это одна или несколько изолированных жил, обязательно заключенных в общую герметичную оболочку. Эта оболочка обеспечивает дополнительную механическую, химическую и электрическую защиту. Часто кабели имеют дополнительные элементы, такие как экран или броня.

Проще говоря, кабель — это более защищенная и сложная конструкция. Тем не менее, в обиходе такие изделия, как ПВС или ШВВП, по своей структуре являющиеся кабелями (жилы в изоляции плюс общая оболочка), традиционно называют проводами и шнурами.

Классификация электрических проводов

Ориентироваться в ассортименте проводов помогает их классификация по ключевым параметрам.

По материалу токопроводящей жилы

• Медь (Cu): Предпочтительный материал для большинства применений. Медь обладает высокой электропроводностью, пластичностью (выдерживает многократные изгибы), устойчива к окислению и имеет меньшее удельное сопротивление по сравнению с алюминием. Это позволяет использовать жилы меньшего сечения для передачи той же мощности.
• Алюминий (Al): Основное преимущество — более низкая стоимость и меньший вес. Однако алюминий более хрупкий, склонен к окислению на воздухе (что увеличивает сопротивление в местах контактов) и обладает большей «текучестью» под давлением винтовых зажимов. Использование алюминия для новой проводки в жилых и общественных зданиях строго регламентировано и часто ограничено в пользу медных аналогов.

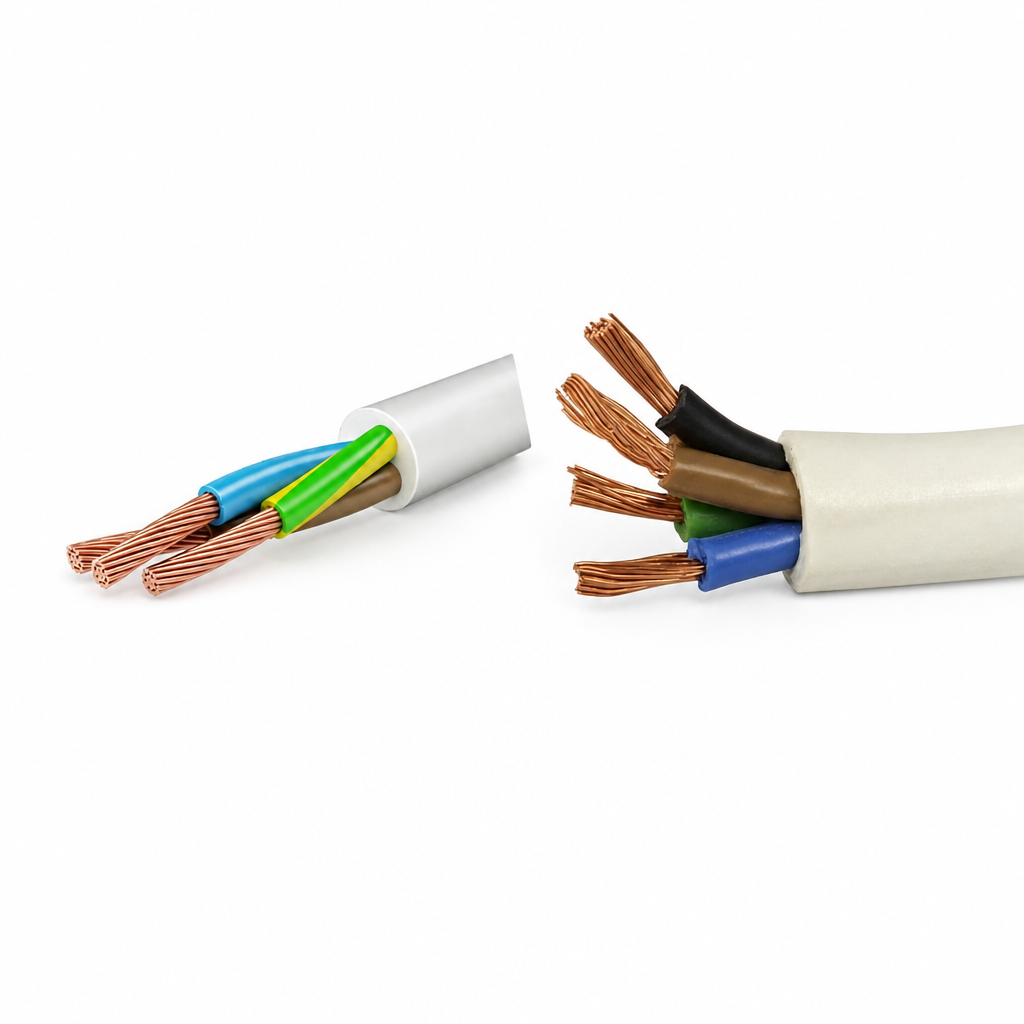

По количеству жил

• Одножильные: Состоят из одной токопроводящей жилы. Используются для прокладки линий, где не требуется высокая гибкость, например, в системах заземления или для монтажа в распределительных щитках.
• Многожильные: Содержат две, три, четыре, пять и более изолированных друг от друга жил. Применяются для подключения электроприборов, организации трехфазных сетей и прокладки линий с рабочим нулем и заземлением.

По типу изоляции

• ПВХ (поливинилхлорид): Самый распространенный и универсальный материал. Он недорогой, достаточно прочный, не поддерживает горение (при наличии специальных добавок — индекс «нг») и обладает хорошими диэлектрическими свойствами.
• Резиновая: Обеспечивает высокую гибкость и устойчивость к низким температурам. Используется в проводах, предназначенных для работы в суровых условиях или для подключения передвижного оборудования.
• Полиэтиленовая: Характеризуется отличными диэлектрическими свойствами и высокой влагостойкостью. Часто применяется в проводах для связи и для прокладки в воде или грунте (сшитый полиэтилен, СПЭ).
• Без изоляции: Голый провод (например, марка А) используется для воздушных линий электропередач (ЛЭП).

По назначению

• Установочные (монтажные): Предназначены для стационарной прокладки в осветительных и силовых сетях. Пример — ПуВ, ПуГВ. Именно этот тип часто называют провод монтажный.
• Соединительные (шнуры): Используются для подключения бытовых приборов, электроинструмента к сети. Отличаются высокой гибкостью. Пример — ПВС, ШВВП.
• Обмоточные: Провода с тонкой лаковой изоляцией, применяемые для изготовления обмоток электродвигателей, трансформаторов, катушек индуктивности.
• Силовые: Хотя это чаще всего кабели, термин иногда применяют к мощным проводам для передачи больших токов.

Основные характеристики для профессионального выбора

При подборе провода необходимо анализировать не только его тип, но и технические параметры.

Сечение жилы

Измеряется в квадратных миллиметрах (мм²) и является ключевой характеристикой, определяющей пропускную способность провода. Чем больше сечение, тем больший ток провод может пропустить без критического перегрева.

• 1.5 мм²: Стандарт для линий освещения.
• 2.5 мм²: Минимально рекомендованное сечение для розеточных групп в современных домах.
• 4 мм², 6 мм² и более: Для подключения мощных потребителей, таких как электроплиты, проточные водонагреватели, варочные панели.

Номинальное напряжение и допустимый ток

Напряжение определяет, в сетях какого класса может использоваться провод (например, до 380 В, до 660 В). Допустимая токовая нагрузка (в Амперах) напрямую связана с сечением и способом прокладки. Превышение этого параметра ведет к разрушению изоляции и риску пожара.

Важно: Эти значения усреднены. Точные данные необходимо брать из таблиц ПУЭ (Правила устройства электроустановок), учитывая количество жил, температуру окружающей среды и способ монтажа (в стене, в гофре, на лотке).

Класс гибкости

Характеризует способность провода выдерживать изгибы. Определяется конструкцией жилы.

• Класс 1: Монолитная, негибкая жила. Для стационарной, неподвижной прокладки.
• Класс 2-3: Многопроволочная жила с небольшим количеством проволок. Для монтажа с ограниченным числом изгибов.
• Класс 4-6: Многопроволочная жила из большого числа тонких проволок. Максимальная гибкость, предназначена для шнуров питания и подвижных соединений.

Срок службы

Производители указывают гарантированный срок службы, который сильно зависит от материалов и условий эксплуатации. Для установочных проводов он может достигать 20-30 лет, в то время как для гибких шнуров — около 10-15 лет при соблюдении правил эксплуатации.

Маркировка проводов: как читать «паспорт» изделия

Буквенно-цифровая маркировка на оболочке провода несет всю ключевую информацию о нем.

Расшифровка буквенных обозначений

Буквы в марке провода указывают на материал, тип изоляции, конструкцию и назначение.

• П — Провод.
• Пу — Провод установочный.
• ПП — Провод плоский.
• Ш — Шнур.
• В — Изоляция из поливинилхлорида (ПВХ).
• В (вторая буква) — Оболочка из ПВХ.
• Г — Гибкий (указывает на многопроволочную жилу высокого класса гибкости).
• С — Соединительный.

Примеры расшифровки:

• ПВС: Провод в Виниловой изоляции и оболочке, Соединительный.
• ПуГВ: Провод установочный, Гибкий, в Виниловой изоляции.

Цветовая маркировка жил

Для быстрой и безопасной идентификации проводников при монтаже используется стандартная цветовая кодировка изоляции:

• Синий (голубой): Нулевой рабочий проводник (N).
• Желто-зеленый: Защитный проводник, заземление (PE).
• Коричневый, черный, серый, белый и др.: Фазные проводники (L).

Правильное соблюдение цветовой схемы критически важно для безопасности при монтаже и последующем обслуживании электроустановки.

Популярные виды проводов и их применение

Рассмотрим наиболее востребованные на рынке марки проводов.

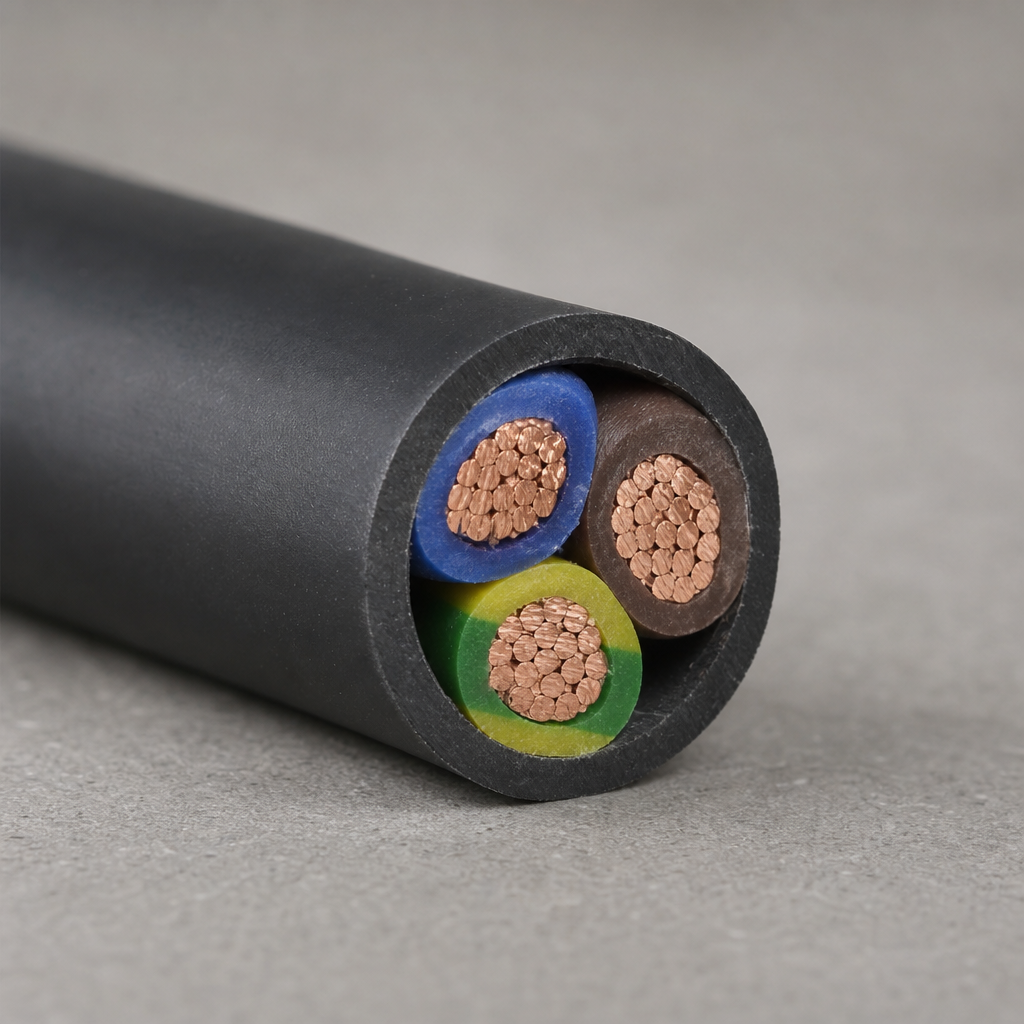

ПВС (Провод виниловый соединительный)

Круглый гибкий провод с медными многопроволочными жилами (от 2 до 5) в ПВХ-изоляции и общей ПВХ-оболочке. Благодаря гибкости и износостойкости идеален для изготовления удлинителей и подключения бытовой техники (холодильники, стиральные машины, электроинструмент). Например, для подключения приборов средней мощности отлично подойдет [Провод ПВС 3х1,5 черн. гост (150м.) ККЗ (Калужский кабельный завод)]([{"id":14024,"name":"Провод ПВС 3х1,5 черн. гост (150м.) ККЗ (Калужский кабельный завод)"}]) с жилами фазы, ноля и заземления.

ШВВП (Шнур виниловый в виниловой оболочке плоский)

Плоский гибкий шнур с двумя или тремя медными многопроволочными жилами. Менее износостойкий, чем ПВС, и рассчитан на меньшие нагрузки. Основная сфера применения — подключение маломощной бытовой техники, светильников, бра, торшеров и другой аппаратуры, не требующей заземления (при двух жилах).

ПуВ, ПуГВ (Провод установочный)

Одножильные провода для стационарной прокладки.

• ПуВ: Имеет монолитную жилу (класс гибкости 1). Используется для прокладки в трубах, кабель-каналах, под штукатуркой, где не требуется гибкость.
• ПуГВ: Имеет гибкую многопроволочную жилу (класс гибкости выше). Удобен для монтажа в распределительных щитах, где требуется изгибать провода для подключения к автоматам и клеммам.

СИП (Самонесущий изолированный провод)

Провод для воздушных линий электропередач. Состоит из скрученных изолированных алюминиевых жил (часто с несущим нулевым проводником из сталеалюминиевого сплава). Заменяет старые голые провода, повышая надежность и безопасность линий электроснабжения.

Как правильно выбрать электрический провод?

Профессиональный выбор — это не просто покупка провода с нужным числом жил. Это комплексный анализ задачи.

Расчет сечения: логика вместо простого калькулятора

Онлайн-калькуляторы полезны, но важно понимать логику за ними. Алгоритм таков:

1. Суммируйте мощность всех потребителей, которые будут подключены к одной линии (в Ваттах).
2. Разделите суммарную мощность на напряжение сети (обычно 220 В), чтобы получить силу тока (в Амперах). I = P / U.
3. Добавьте запас в 20-30% на пусковые токи и возможное подключение дополнительной нагрузки в будущем.
4. Сверьтесь с таблицей ПУЭ для выбора ближайшего большего стандартного сечения, учитывая материал жилы (медь/алюминий) и способ прокладки (открытый/скрытый). Для скрытой проводки допустимые токи ниже из-за худшего охлаждения.

Сравнительная таблица: ПВС vs. ШВВП vs. ПуГВ

«Подводные камни» низкой цены: как не купить "усечёнку"

Стремление сэкономить на проводниковой продукции часто приводит к покупке некачественного или даже опасного товара.

• Заниженное сечение («усечёнка»): Самая частая проблема. Недобросовестный производитель маркирует провод как 2.5 мм², а по факту его сечение составляет 2.1 или даже 1.9 мм². Такой провод не выдержит расчетную нагрузку, будет перегреваться и создаст прямую угрозу пожара.
• Некачественный материал: Использование дешевого ПВХ-пластиката с плохими изоляционными свойствами или добавление в медную жилу более дешевых металлов, что снижает ее проводимость.
• Несоответствие ГОСТ: Продукция, произведенная по собственным Техническим Условиям (ТУ), может иметь заниженные характеристики по сравнению с ГОСТ. Всегда отдавайте предпочтение проводам, изготовленным строго по ГОСТ 31947-2012 или соответствующим отраслевым стандартам.

Как проверить? Используйте штангенциркуль для замера диаметра жилы (и последующего расчета сечения по формуле S=πD²/4) и доверяйте только проверенным производителям и поставщикам.

Практические кейсы

• Задача: Подключение мощной электроплиты (7 кВт).
  • Расчет: Ток = 7000 Вт / 220 В ≈ 31.8 A. С запасом требуется провод, выдерживающий около 40 А.
  • Выбор: Из таблицы ПУЭ выбираем медный провод сечением 6 мм². Для подключения к розетке отлично подойдет гибкий многожильный провод, например, [Провод ПВС 5х6 гост ККЗ ]([{"id":14040,"name":"Провод ПВС 5х6 гост ККЗ "}]) (если требуется трехфазное подключение с нулем и землей) или ПВС 3х6 для однофазного.
• Задача: Монтаж скрытой проводки в деревянном доме.
  • Требования: Повышенная пожарная безопасность. Согласно ПУЭ, прокладка по сгораемым основаниям должна выполняться в металлических трубах (металлорукав не обеспечивает локализационной способности) или с использованием кабеля с индексом «нг-LS» (не распространяющий горение, с низким дымо- и газовыделением).
  • Выбор: Оптимально использовать кабель ВВГнг-LS, проложенный с соблюдением всех норм пожарной безопасности. Использование обычных проводов типа ПуВ или ПВС без дополнительной защиты недопустимо.

Монтаж, эксплуатация и безопасность

Выбор качественного провода — лишь половина дела. Грамотный монтаж — вторая половина успеха.

Правила безопасности

Всегда работайте с полностью обесточенной линией. Проверяйте отсутствие напряжения индикаторной отверткой или мультиметром на всех проводниках. Используйте диэлектрические перчатки и инструмент с изолированными рукоятками.

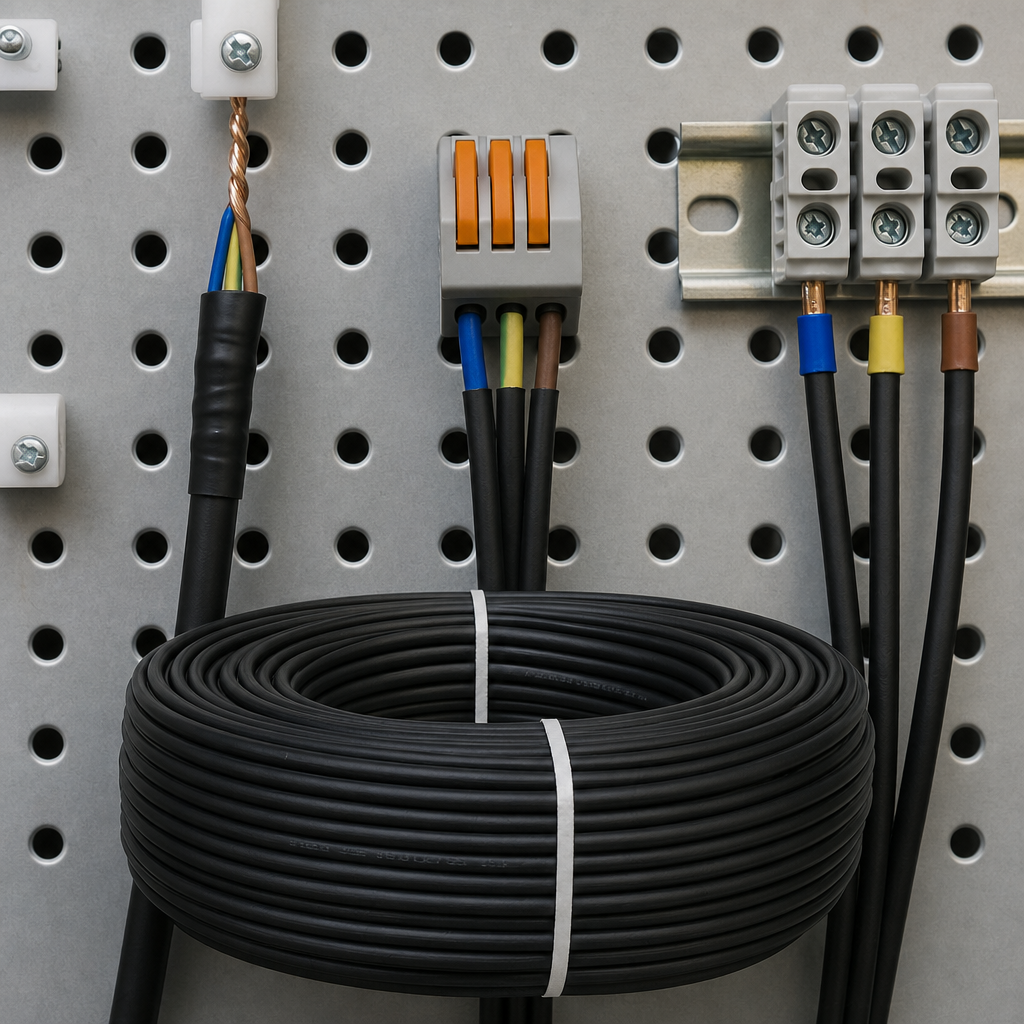

Способы соединения

• Скрутка: Самый старый метод. В современных правилах ПУЭ скрутка как самостоятельный вид соединения запрещена. Допускается только с последующей пайкой, сваркой или опрессовкой.
• Опрессовка: Соединение жил с помощью гильз, которые обжимаются специальным инструментом (пресс-клещами). Надежный и долговечный способ.
• Пайка: Обеспечивает отличный контакт, но требует навыков и времени. Место пайки хрупкое и боится вибраций.
• Клеммные колодки: Винтовые или пружинные (например, WAGO) зажимы. Удобный, быстрый и надежный способ, не требующий специального инструмента (кроме отвертки для винтовых). Идеален для соединения медных и алюминиевых проводов.

Защита проводки

При прокладке проводку необходимо защищать от механических повреждений и внешних воздействий. Для этого используют:

• Гофрированные трубы (гофра): Гибкие трубы из ПВХ или ПНД для защиты от изломов и легких повреждений.
• Кабель-каналы: Пластиковые короба для эстетичной открытой прокладки проводов.
• Металлические трубы и лотки: Обеспечивают максимальную механическую и пожарную защиту.

Экологичность и утилизация

Современный подход к закупкам и строительству включает и оценку жизненного цикла материалов.

• Материалы: ПВХ-изоляция при горении выделяет токсичные вещества. Для объектов с повышенными требованиями к безопасности (школы, больницы, торговые центры) следует выбирать кабели с изоляцией из безгалогенных композиций (индекс HF — Halogen Free).
• Утилизация: Старые провода и кабели являются ценным вторсырьем. Медь и алюминий можно переплавить. Пункты приема металлолома принимают проводку на вес. Ответственная утилизация снижает нагрузку на окружающую среду и позволяет вернуть ценные металлы в производственный цикл.
