Провод ПВ3 (ПуГВ): как не купить кота в мешке для сборки щитка

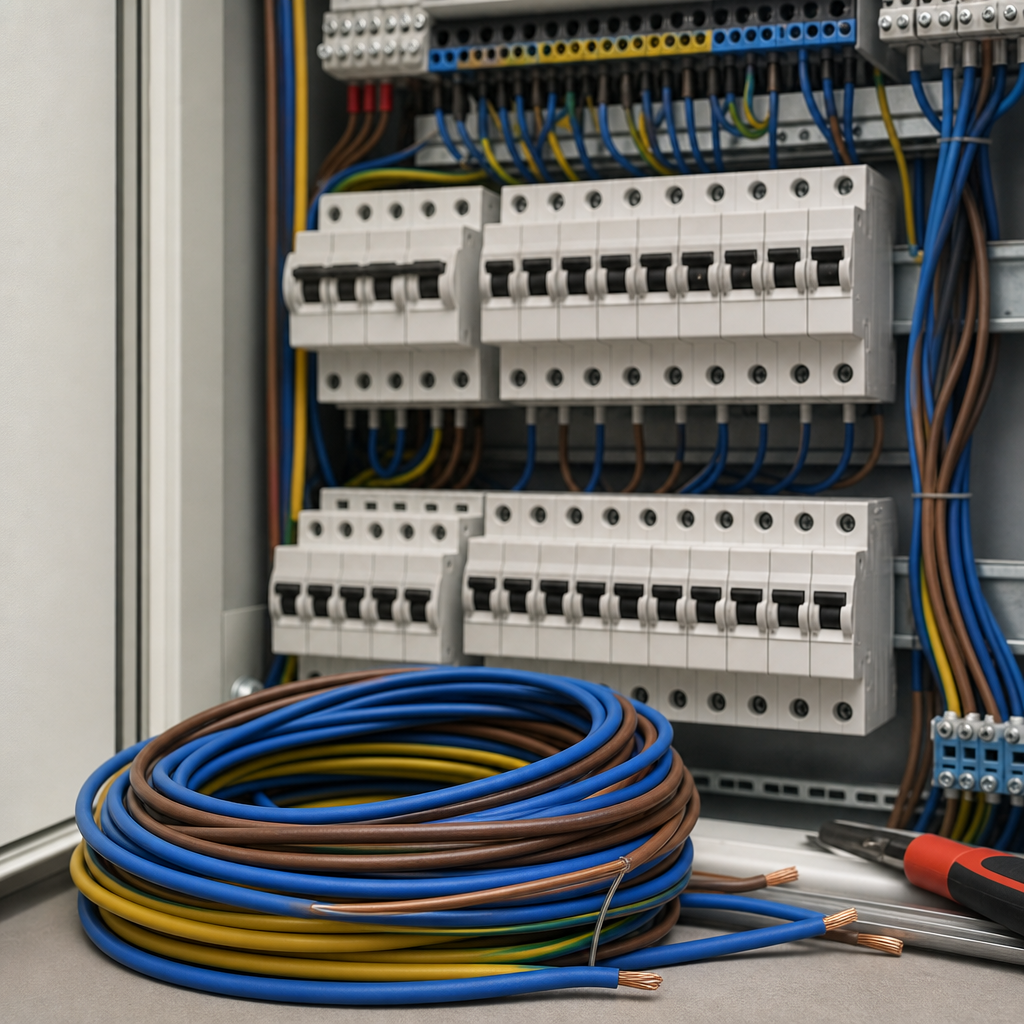

Собираете щиток, а под рукой только обрезки ВВГ? Знакомая ситуация. Кажется, чего проще — вытащить жилу, и готово. А потом автомат греется, и причина неясна. Все потому, что для коммутации в щите нужен гибкий провод ПВ3, который теперь по ГОСТу называется ПуГВ.

Это не мелочь, а основа безопасности. Для сборки электрощитового оборудования мы рекомендуем использовать только гибкий провод.

Почему для щитка нужен именно ПуГВ

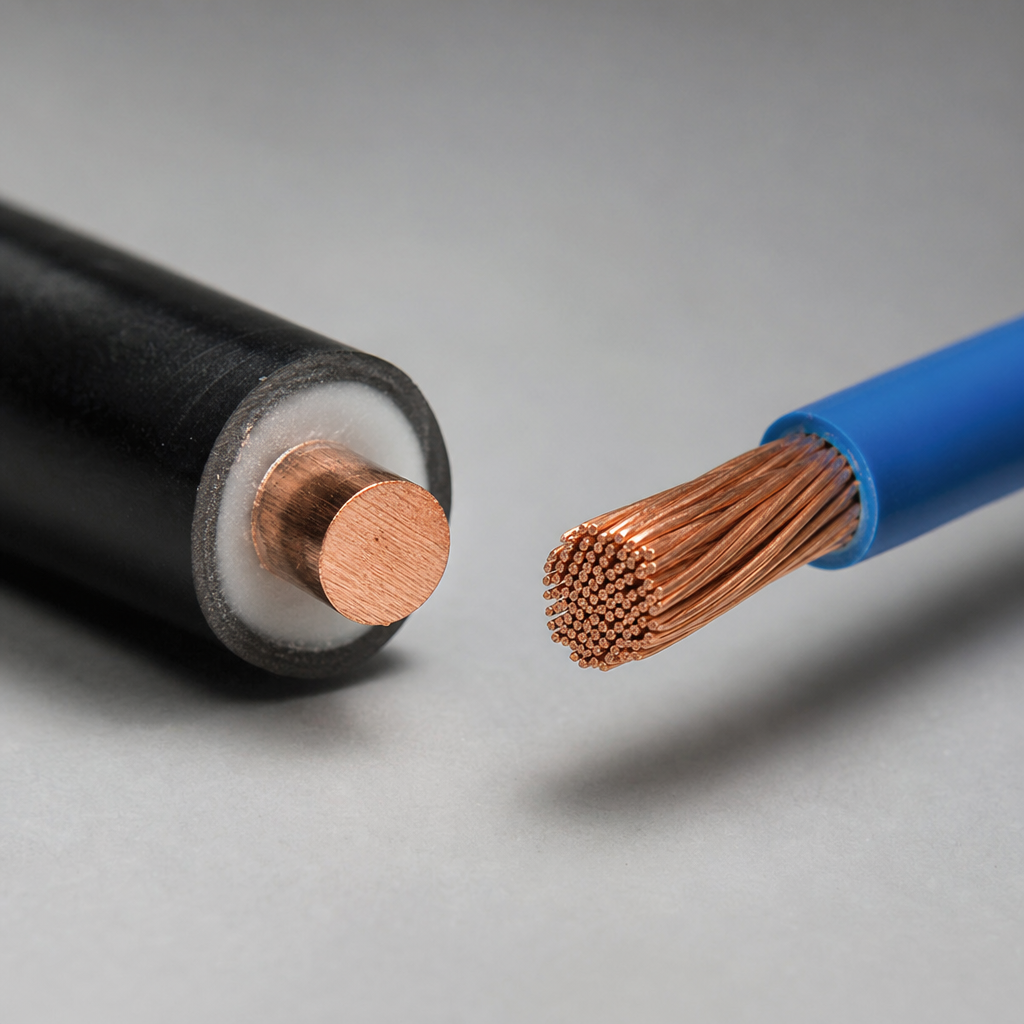

Боль — когда пытаешься согнуть моножилу от кабеля ВВГ, чтобы соединить два автомата рядом. Она ломается после второго изгиба. Контакт получается плохой и начинает греться.

Причина простая: провод в щитке испытывает постоянные вибрации и температурные расширения. Монолитная жила не предназначена для таких условий, она — для стационарной прокладки в стене.

Решение — многопроволочная жила провода ПуГВ. Она состоит из десятков тонких медных проволочек. Такой провод можно гнуть десятки раз, он сохраняет форму и обеспечивает надежный контакт в клемме автомата.

Резюме: для перемычек и соединений внутри электрощита — только гибкий провод. Это не рекомендация, а требование к надежной сборке.

Маркировка: читаем провод как открытую книгу

Раньше все знали этот провод как ПВ-3. Сейчас на бухтах пишут ПуГВ. Не пугайтесь, это одно и то же. Просто сменился ГОСТ, теперь это ГОСТ 31947-2012.

Расшифруем маркировку «ПуГВ»:

• П — Провод.
• У — Установочный.
• Г — Гибкий.
• В — Изоляция из винилхлоридного пластиката.

Цифры в маркировке, например, «ПуГВ 1х6», означают: одножильный провод (всегда одна жила) с сечением 6 мм².

Цвет изоляции — это стандарт, который экономит время и нервы при монтаже.

• Синий (голубой): Рабочий ноль («ноль»), шина N.
• Желто-зеленый: Заземление («земля»), шина PE.
• Белый, черный, коричневый, серый: Фаза («фаза»), клеммы автоматов L.

Резюме: смотрите на маркировку и цвет — и видите назначение провода. Путаницы быть не должно.

Выбор сечения: правило «+1» для щитка

Главная ошибка — подбирать сечение перемычек в щитке «впритык». Например, если на розетки идет кабель 2,5 мм², то и перемычку ставят такого же сечения. Это зона риска.

Провод в щитке — это узкое горлышко, соединяющее вводной автомат с групповыми. Нагрузка здесь максимальная, а условия работы — тесные. Перегрев в щитке — прямой путь к проблемам.

В среде профессионалов принято использовать правило «+1»: брать сечение провода для перемычек на один шаг больше, чем сечение отходящей линии. Это создает запас прочности.

Критерии выбора сечения для перемычек:

Резюме: запас по сечению в щитке — это страховка от пожара. Для большинства розеточных и световых линий в квартире базовый провод для перемычек — ПуГВ 1х4.

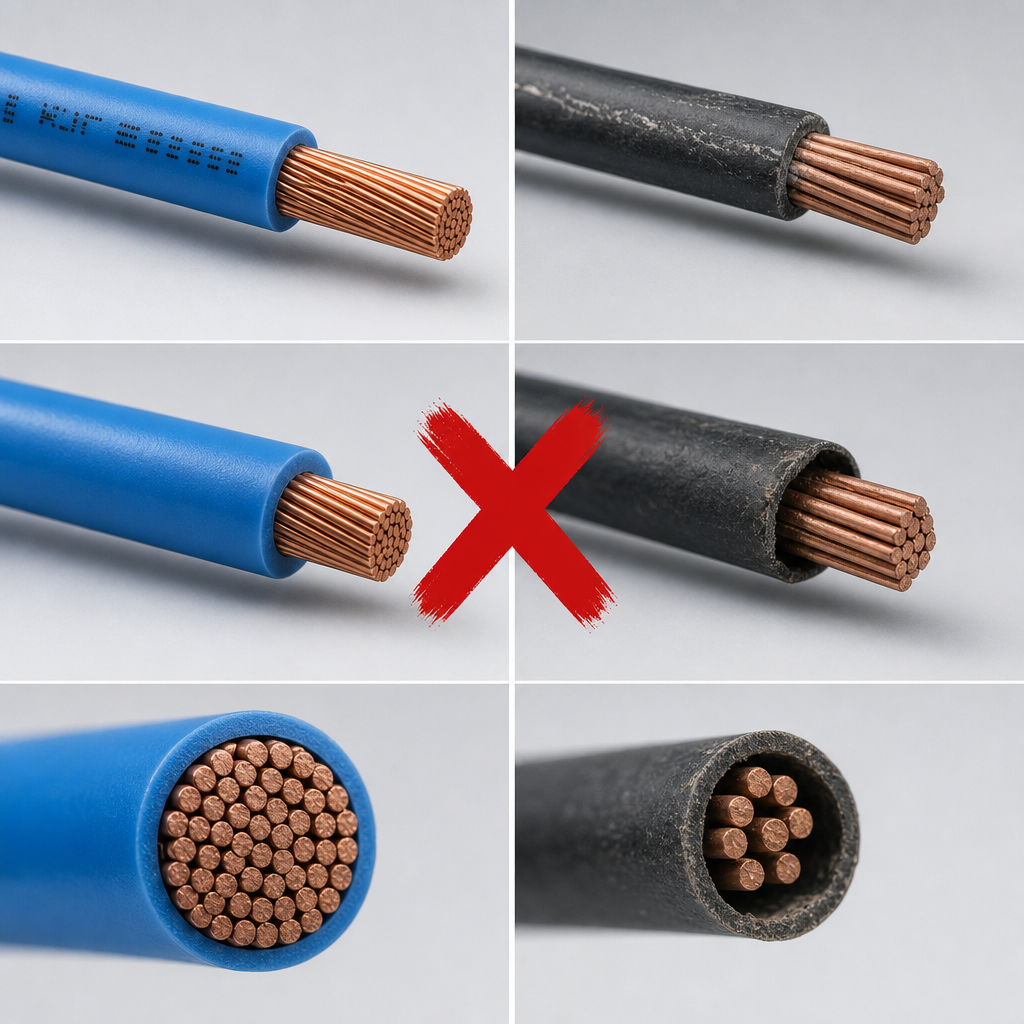

Как отличить качественный ПуГВ от подделки

Наткнуться на подделку или «усеченку» — значит, поставить под угрозу весь объект. Дешевый провод без сертификата может иметь реальное сечение 2 мм² вместо заявленных 2,5. Такая «экономия» приводит к перегреву и оплавлению изоляции.

Вот 4 признака качественного провода, на которые мы обращаем внимание при закупках:

1. Маркировка на изоляции. На качественном проводе она нанесена четко, не стирается пальцем. Указан производитель, марка провода (ПуГВ), сечение и ГОСТ.
2. Гибкость жилы. Согните провод. Качественный ПуГВ — мягкий и пластичный. Если он «пружинит» и с трудом гнется — внутри мало проволок, это плохой признак.
3. Качество изоляции. Попробуйте снять изоляцию стриппером. Она должна сниматься ровно, с четким срезом. Если ПВХ тянется, как жевательная резинка, или крошится — это дешевый композит, который со временем потрескается.
4. Бирка на бухте. У заводского провода всегда есть бирка с полной информацией: завод-изготовитель, дата производства, номер партии, штамп ОТК. Нет бирки — нет доверия.

Резюме: дешевый провод горит дорого. Оригинал от проверенного завода с сертификатом — единственный рабочий вариант. Мы в EKS Electromarket работаем напрямую с заводами, что гарантирует поставку оригинальной продукции.

Монтаж: NShVI — обязательный напарник для ПуГВ

Самая частая ошибка монтажника-новичка — зажимать голый многопроволочный провод в клемме автомата. Этого делать категорически нельзя.

При затяжке винтом тонкие проволочки жилы раздавливаются и рвутся. Часть из них отгибается. В итоге площадь контакта снижается в разы, и соединение начинает греться под нагрузкой. Через полгода-год такой автомат можно выбрасывать.

Решение одно — опрессовка наконечниками NShVI (наконечник штыревой втулочный изолированный). Он собирает все проволочки в единый монолитный штырь, который обеспечивает 100% площадь контакта в клемме.

Для этого нужны специальные пресс-клещи. Не пассатижи. Только опрессовка дает надежное и долговечное соединение.

Резюме: провод ПуГВ без наконечника NShVI — это не профессиональная работа. Подбирайте наконечники строго под сечение провода. Синий — для 1,5 мм², серый — для 2,5 мм², желтый — для 4 мм², красный — для 6 мм².

Альтернативы и смежные задачи

Иногда спрашивают: «А есть ПуГВ 2х1,5 или 3х1,5?». Нет. ПуГВ — это всегда одножильный провод.

Если вам нужен гибкий многожильный кабель для подключения нестационарного оборудования (станок, насос, удлинитель), смотрите в сторону марок ПВС или КГ.

• ПВС: Провод в виниловой оболочке соединительный. Идеален для бытовых удлинителей и подключения техники.
• КГ: Кабель гибкий. Более мощный, с резиновой изоляцией, подходит для стройплощадок и тяжелых условий.

ПуГВ — это установочный провод для скрытой или защищенной прокладки: в щитках, в лотках, в трубах. Весь необходимый Кабель и провод для объекта вы найдете у нас в каталоге — от щитка до подключения оборудования.

Чек-лист закупки: сборка щитка в 1-комнатной квартире

Чтобы вы не держали все в голове, вот готовый список для закупки на типовой щиток. Сохраняйте в заметки или сразу в корзину.
