Реле контроля напряжения для частного дома: полная защита от скачков и просадок

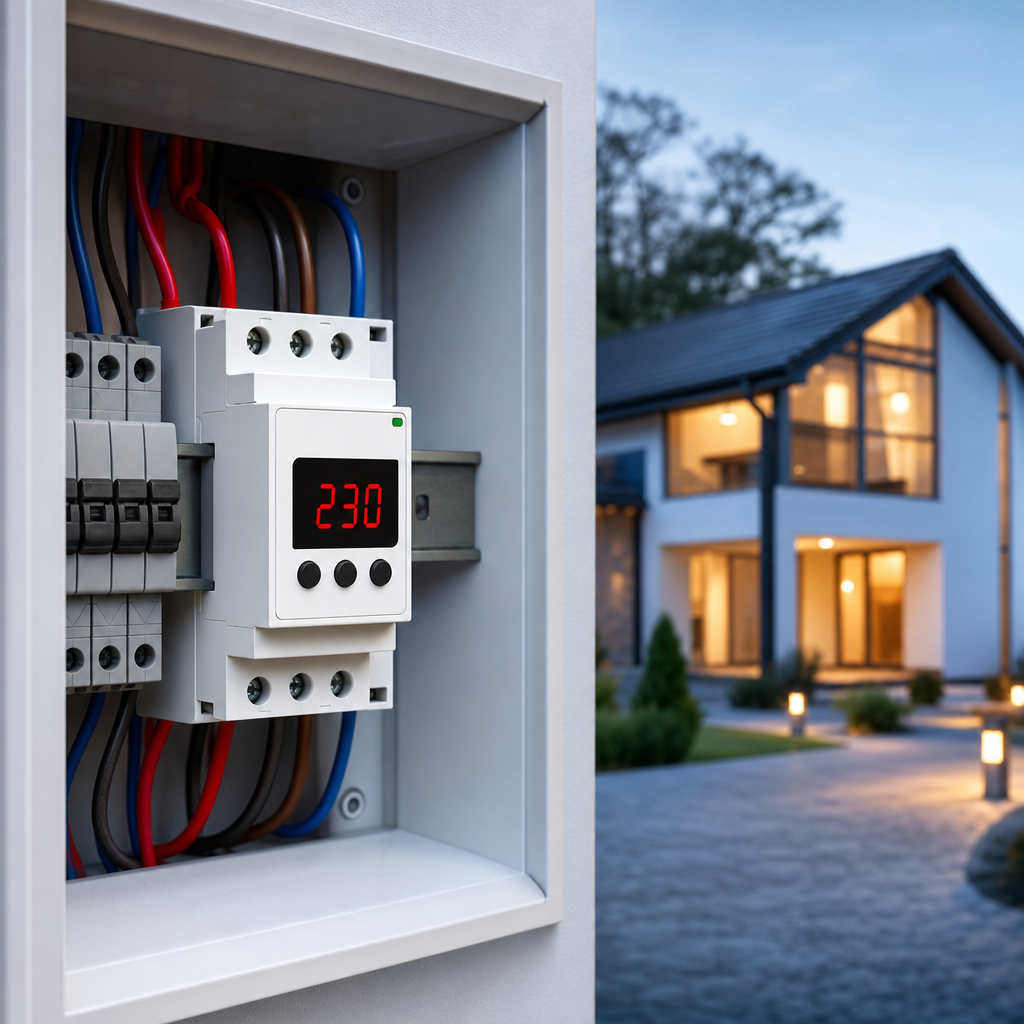

Современный частный дом наполнен дорогой и чувствительной электроникой. Но стабильность электросети часто оставляет желать лучшего. Решение, которое обеспечивает комплексную защиту — это установка реле контроля напряжения для частного дома. Это не просто очередной «автомат», а умный страж, который круглосуточно следит за качеством поступающего электричества и предотвращает дорогостоящие поломки. Вместо точечной защиты отдельных розеток вы получаете полный контроль над всей домашней сетью прямо в электрощитке.

Чем опасны скачки напряжения для вашей техники?

Каждый бытовой прибор рассчитан на работу в определенном диапазоне напряжения. Для большинства сетей это 220-230 Вольт с допустимым отклонением в 10% [1]. Выход за эти рамки губителен для электроники, причём опасны как повышенные, так и пониженные значения.

• Скачок напряжения (перенапряжение). Даже кратковременный всплеск до 250-260 В и выше способен мгновенно сжечь блоки питания, платы управления и другие чувствительные компоненты. Первыми под удар попадают компьютер, телевизор, современный холодильник и другая сложная техника. Ремонт часто сопоставим с покупкой нового устройства.
• Пониженное напряжение (просадка). Падение напряжения ниже 170-190 В не менее опасно, особенно для приборов с электродвигателями (холодильники, кондиционеры, насосы). Чтобы компенсировать нехватку вольтажа, двигатель начинает потреблять больший ток, что ведёт к его перегреву и выходу из строя. Техника "сгорела" не от вспышки, а от медленного износа.

Затраты на одно реле несравнимы с потенциальным ущербом. Стоимость ремонта или замены современного холодильника, телевизора или стиральной машины может в десятки раз превышать цену защитного устройства. Установка одного реле для защиты всего дома — это не расход, а разумная инвестиция в ваше спокойствие.

Принцип работы реле напряжения: умный страж на входе в дом

Реле контроля напряжения (РКН или УЗМ — устройство защиты многофункциональное) — это микропроцессорный прибор, который непрерывно измеряет текущее напряжение в сети. Принцип его работы прост и эффективен:

1. Мониторинг: Встроенный вольтметр постоянно отслеживает напряжение.
2. Сравнение: Прибор сравнивает полученное значение с порогами, которые вы устанавливаете (например, нижний — 180 В, верхний — 250 В).
3. Реакция: Если напряжение выходит за установленные рамки, реле за доли секунды (обычно 0.02-0.03 с) [2] размыкает электрическую цепь, полностью обесточивая дом и спасая технику.
4. Восстановление: Когда напряжение возвращается в норму и стабилизируется, реле выжидает заданное время (задержка включения) и автоматически подает питание обратно.

Задержка включения — критически важная функция. Она защищает компрессоры холодильников и кондиционеров от повреждения при частых повторных пусках. Рекомендуемое время задержки для таких приборов — не менее 180 секунд (3 минуты).

Как выбрать реле контроля напряжения: пошаговая инструкция

Выбор правильного реле — задача, с которой справится любой внимательный хозяин. Достаточно следовать трем простым шагам.

Шаг 1: Определяем тип сети — однофазная или трехфазная?

Загляните в свой электрощиток.

• Однофазная сеть (220 В): На вводном автомате (самый первый, от которого питается весь дом) вы увидите два или четыре провода (фаза, ноль, возможно, земля). Это самый распространенный вариант для большинства домов и квартир. Вам нужно однофазное реле.
• Трехфазная сеть (380 В): К вводному автомату подходит четыре или пять проводов (три фазы, ноль, возможно, земля). Такая сеть характерна для больших частных домов с мощным оборудованием (электрокотлы, станки). Вам потребуется трехфазное реле.

Шаг 2: Рассчитываем мощность (ток) — самый важный параметр

Это ключевой этап, ошибка на котором может привести к ложным срабатываниям или выходу из строя самого реле. Но есть простой и надежный метод:

Посмотрите на номинал вашего вводного автоматического выключателя.

Это автомат, который стоит сразу после счетчика и отключает весь дом. На его корпусе указана цифра с буквой «А» (Амперы) — например, C25, C40, C50. Номинальный ток реле напряжения должен быть равен или на ступень выше номинала этого автомата.

Почему с запасом? Автомат может выдержать кратковременные перегрузки, а реле — нет. Запас по току обеспечивает надежность и долгий срок службы устройства.

Шаг 3: Выбираем тип установки — в розетку или в щиток?

• Розеточные реле: Простые «переходники», которые включаются в розетку и защищают только один подключенный прибор. Это решение для съемной квартиры или для защиты конкретного дорогого устройства, но не для всего дома.

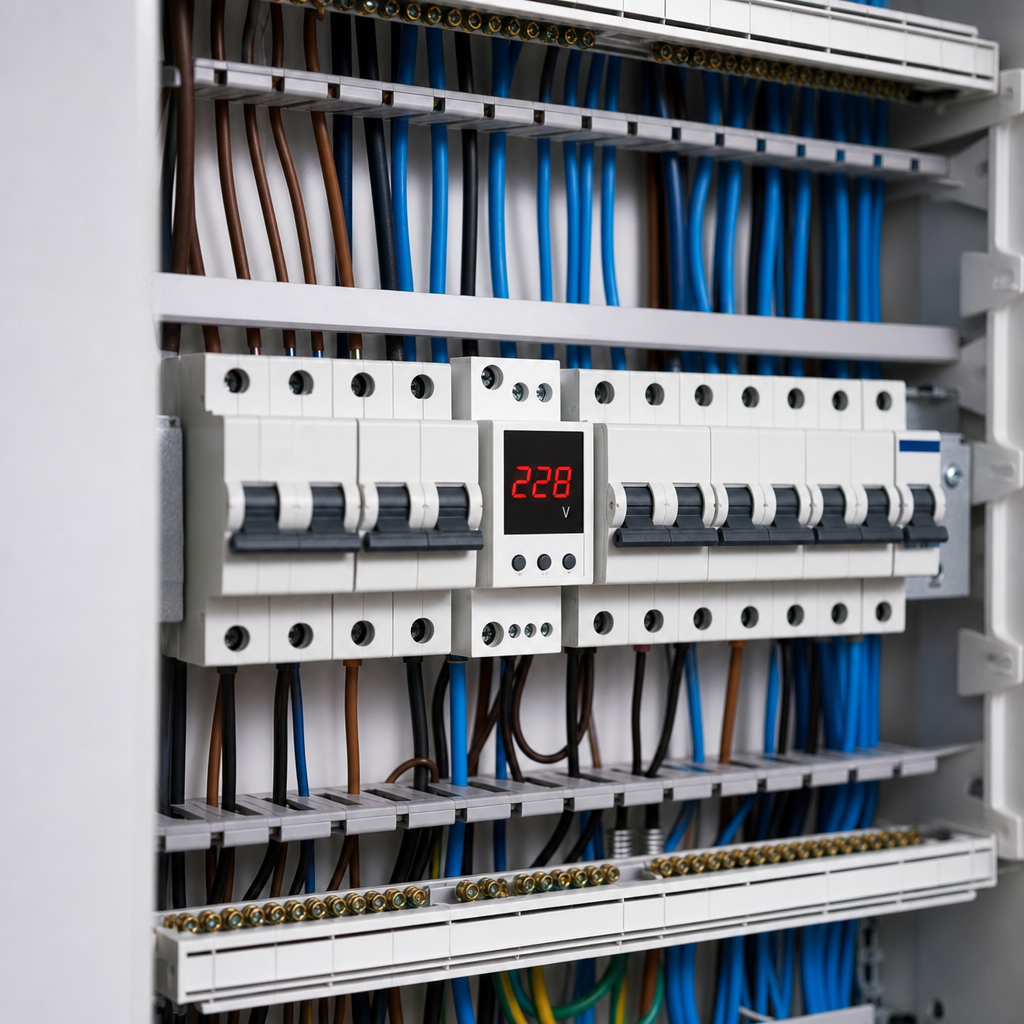

• Реле для установки в щиток: Модульные устройства, которые монтируются на стандартную DIN-рейку рядом с автоматами. Это комплексное решение, которое обеспечивает защиту дома целиком. Именно такой вариант мы рекомендуем для частных домов как наиболее надежный и правильный.

Однофазные и трехфазные реле: углубляемся в детали

Хотя принцип выбора по мощности одинаков, у трехфазных систем есть свои нюансы.

Однофазные реле — это стандарт для большинства. Они просты в подключении и настройке, эффективно защищая всю технику, подключенную к вашей фазе.

Трехфазные реле бывают двух типов:

1. С одной общей контактной группой: При возникновении проблемы на любой из трех фаз (скачок, просадка, обрыв) реле отключает все три. Это хорошо, если у вас есть трехфазное оборудование (котлы, двигатели), которое не может работать при пропадании одной из фаз. Бестселлер в этой категории — Реле напряжения DigiTOP VP-3F40A. Оно не только защищает от перепадов, но и от асимметрии (перекоса) и обрыва фаз.
2. Три однофазных реле в одном корпусе (или установка трех отдельных реле): Если в доме нет трехфазных потребителей, а просто нагрузка распределена по трем фазам (например, розетки на одной, свет на другой, кухня на третьей), то логичнее установить три независимых однофазных реле. В этом случае при проблеме на одной линии две другие продолжат работать.

Настройка реле: установка защитных барьеров

После установки в щиток устройство необходимо настроить. Большинство моделей, включая DigiTOP, имеют кнопки и дисплей для установки трех ключевых параметров:

• Верхний порог отключения (Umax): Рекомендуем устанавливать в диапазоне 245-255 В. Этого достаточно, чтобы отсечь опасные скачки, но не вызывать ложных срабатываний при незначительных колебаниях.
• Нижний порог отключения (Umin): Оптимальное значение — 180-195 В. Установка слишком высокого значения (например, 200 В) может привести к частым отключениям в "слабых" сетях.
• Время задержки включения (tвкл): Для линий с освещением и розетками общего назначения достаточно 5-10 секунд. Для линии, питающей холодильник, насос или кондиционер, обязательно установите задержку не менее 180 секунд (3 минуты).

Реле напряжения vs УЗО/Автомат: почему они не заменяют друг друга?

Это частый вопрос, и на него важно знать точный ответ. В электрощитке каждый прибор выполняет свою уникальную функцию защиты:

• Автоматический выключатель (АВ): Защищает проводку от перегрузки и короткого замыкания. Он срабатывает, когда вы включаете слишком много мощных приборов или происходит КЗ. Он не реагирует на качество напряжения.
• Устройство защитного отключения (УЗО): Защищает человека от поражения током. Оно срабатывает при обнаружении утечки тока (например, прикосновение к оголенному проводу или пробой изоляции в стиральной машине). Оно также не следит за напряжением.
• Реле контроля напряжения (РКН): Защищает бытовую технику от губительного скачка напряжения или пониженного напряжения. Оно не защитит от короткого замыкания или утечки тока.

Правильная защита дома — это когда все три устройства работают вместе в одном щитке, обеспечивая многоуровневую безопасность.

FAQ: Ответы на частые вопросы

Нужен ли стабилизатор, если есть реле напряжения? Это устройства с разным принципом действия. Реле отключает питание при плохом напряжении. Стабилизатор выравнивает его, не отключая. Если у вас частые, но некритичные просадки (например, напряжение постоянно "плавает" в районе 190-210 В), стабилизатор будет полезнее для чувствительной техники. Если же главная угроза — редкие, но сильные скачки, реле будет более эффективным и доступным решением. Часто их используют вместе: реле на весь дом, а локальный стабилизатор — для особо важного оборудования (газовый котел, сервер).

Что делать, если в сети постоянно нестабильное напряжение? Если реле срабатывает по несколько раз в день, это повод обратиться с письменной претензией к вашему поставщику электроэнергии. Качество электроэнергии регламентируется ГОСТ 32144-2013 [1], и длительные отклонения напряжения более чем на 10% являются нарушением. Зафиксируйте показания реле (многие модели хранят в памяти последнее аварийное значение) и приложите их к заявлению.

Можно ли установить реле самостоятельно? Установка в щиток — работа, связанная с полным отключением питания и манипуляциями с вводным кабелем. Если у вас нет опыта в электромонтаже, мы настоятельно рекомендуем доверить эту задачу квалифицированному электрику. Это гарантия вашей безопасности и правильной работы оборудования.

Защитите свою дорогую технику от внезапных поломок из-за скачков напряжения! Установите реле контроля напряжения и будьте уверены в стабильности электросети вашего дома. Это простое и доступное решение, которое однажды может сэкономить вам значительные средства и массу нервов. Наша команда всегда готова помочь с выбором оптимальной модели под ваши задачи из всего ассортимента реле напряжения, УЗМ и переключателей фаз.

Источники

[1] ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения" — consultant.ru [2] Аналитический отчёт на основе каталогов интернет-магазинов и технических спецификаций производителей — ЭКС Электромаркет
