Как выбрать реле времени ABB для освещения и вентиляции без ошибок
Грамотно выбрать реле времени ABB — значит закрыть вопрос с автоматикой на десятилетие. Ошибка в номинале или серии ведёт к сгоревшим контактам через месяц. Свистит катушка. Залипает контакт. Сбивается суточный цикл при отключении света. Мы постоянно сталкиваемся с последствиями слепой закупки на объектах.
В интернете много теоретиков. Наша команда комплектует щиты каждый день. В этой инструкции мы разбираем реальные рабочие сценарии, паспортные ограничения и нюансы совместимости, о которых молчат маркетплейсы.
Боль рынка: параллельный импорт и подделки
Главная проблема сегодня — контрафакт. Оригинальная продукция поступает через параллельный импорт, а рынок завален китайскими клонами в фирменных коробках. Подделка не держит заявленные амперы. У неё плывёт тайминг при нагреве щита.
Оригинальное модульное реле времени ABB не может стоить копейки. Актуальный порядок цен на оригинальные остатки и параллельный импорт выглядит так [2]:
- Серия CT-D: от 3 500 до 8 000 руб.
- Серия CT-E: от 4 500 до 9 500 руб.
- Серия CT-S: от 9 000 до 22 000 руб.
Покупая «оригинал» за 1500 рублей на маркетплейсе, вы ставите под угрозу всю автоматику. Мы поставляем только проверенные партии с прозрачной историей ввоза.
Виды таймеров ABB: модульные и промышленные серии
Архитектура щита диктует форм-фактор. ABB выпускает три базовые линейки под разные задачи автоматизации (запуск двигателей, вентиляция, свет) [1].

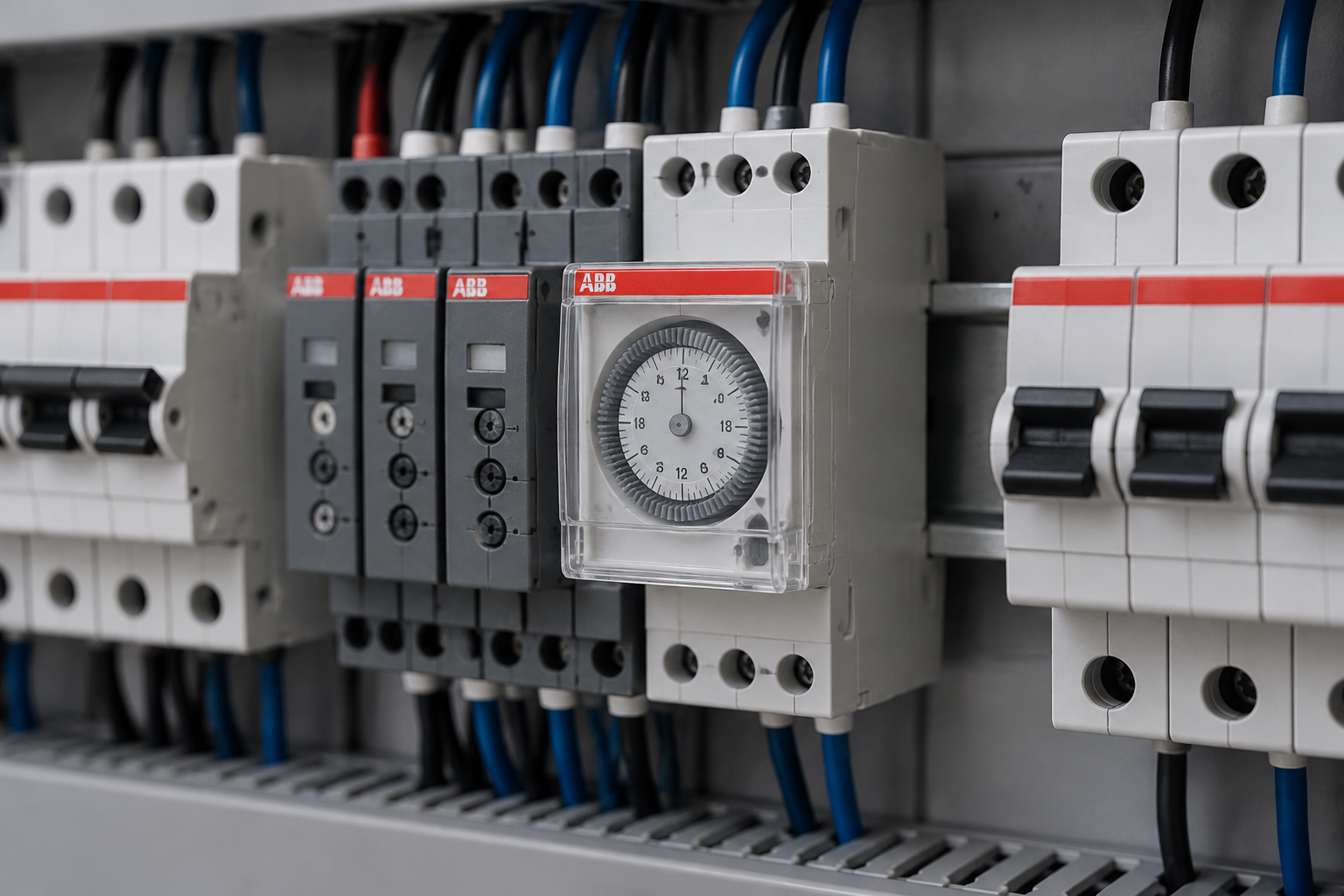

Серия CT-D (Модульный стандарт). Ширина корпуса ровно 17,5 мм — это один стандартный DIN-модуль по стандарту DIN 43880 [1]. Идеально встаёт в бытовые распределительные щиты под пластрон. Если место ограничено — берём её.
Серия CT-E (Экономичная промка). Ширина 22,5 мм для установки на DIN-рейку TH 35-7.5/15 по EN 60715 [1]. Базовый функционал, винтовые клеммы. Подходит для простых промышленных шкафов, где не критична экономия пространства.
Серия CT-S (Многофункциональный флагман). Ширина 22,5 мм. Промышленная серия с мультивольтажным питанием (до 12–300 В DC / 24–240 В AC) [1]. Поддерживает пружинные зажимы и расширенные диапазоны времени.
Чек-лист закупки: Выбор форм-фактора
| Задача | Серия / Артикул | Габарит | Примечание |
|---|---|---|---|
| Квартирный щит, освещение | Линейка CT-D | 17.5 мм (1 модуль) | Встаёт под стандартный вырез пластрона |
| Шкаф автоматики ВРУ | Линейка CT-E | 22.5 мм | Дешевле, но занимает больше места на рейке |
| Сложный АВР с перепадами $U_s$ | Линейка CT-S | 22.5 мм | Мультивольтажное питание катушки |
Реле времени ABB для освещения: задержка включения и суточные циклы
Управление светом на фасадах, витринах или в цехах требует чёткого ритма. Часто мастера ставят обычное реле с задержкой включения (ON-delay), забывая про влияние отключений электроэнергии. Пропала «фаза» — цикл сбился.

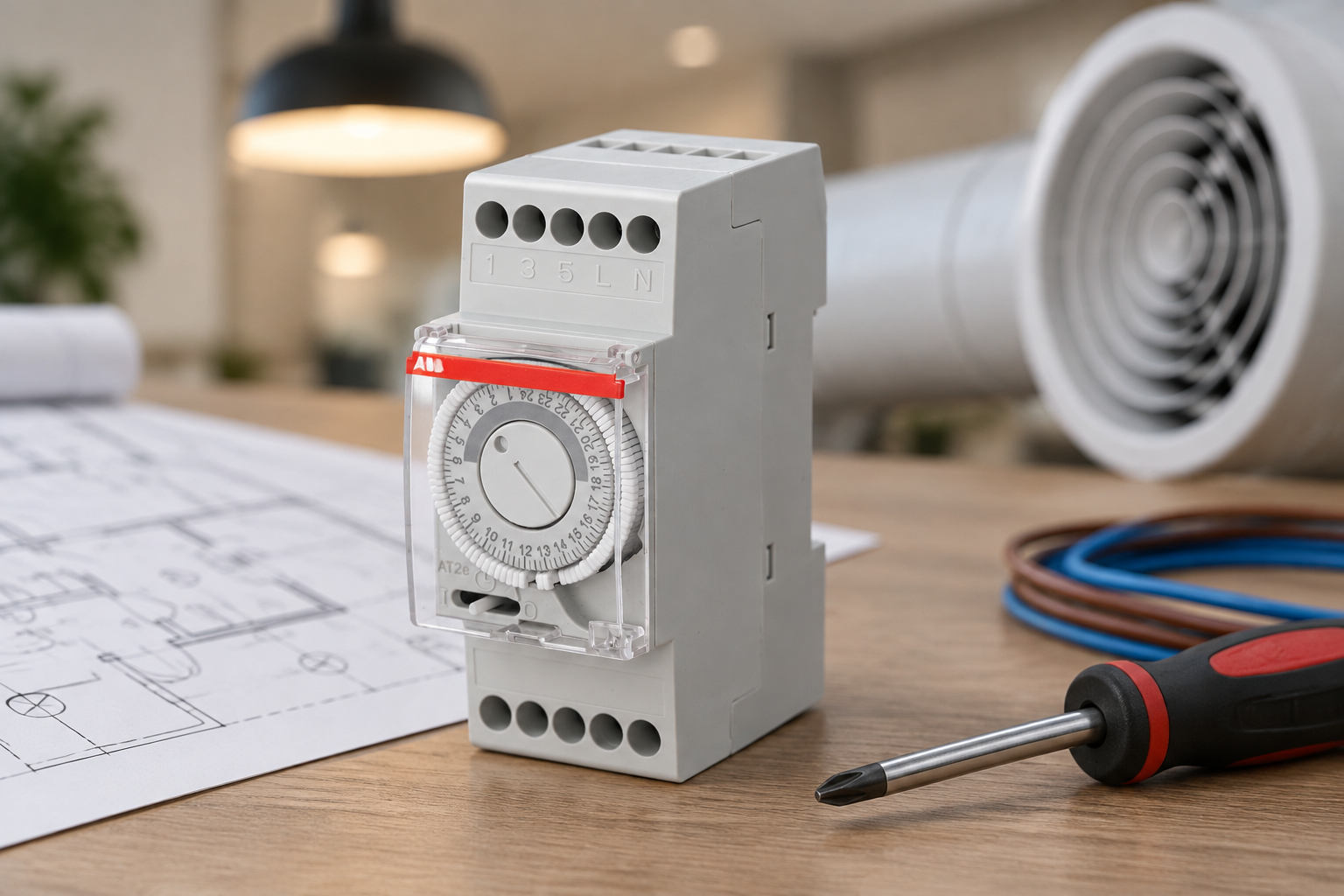

Для таких задач нужны таймеры реального времени. Мы рекомендуем ABB AT2e-R Модульное реле времени суточное c резервом хода 2CSM231235R0601.
Ключевая характеристика ABB AT2e-R — встроенный аккумулятор. Даже если щит обесточен, внутренние часы не сбрасываются. При возобновлении питания освещение включится строго по заданному графику.
Обычные реле формирования импульса (single pulse generator) хороши для лестничных клеток. Нажал кнопку — свет горит 3 минуты. Диапазоны выдержки времени у ABB настраиваются прецизионно: от 0,05 с до 300 ч с погрешностью повторяемости $\le \pm 0,2%$ [1].
Чек-лист закупки: Освещение
| Артикул | Кол-во | Ожидаемая цена | Совместимость и назначение |
|---|---|---|---|
| ABB AT2e-R (2CSM231235R0601) | 1 шт | По запросу | Управление светом по времени суток. Есть резерв хода. |
| CT-D (ON-delay) | 1 шт | ~3 500 руб. | Лестничное освещение, задержка включения. |
Реле времени ABB для вентиляции: ловушка OFF-delay
Подобрать реле времени ABB для вентиляции сложнее из-за путаницы в терминах. Требуется, чтобы после выключения света в санузле вытяжной вентилятор работал ещё 5 минут. Это задержка отключения (OFF-delay).

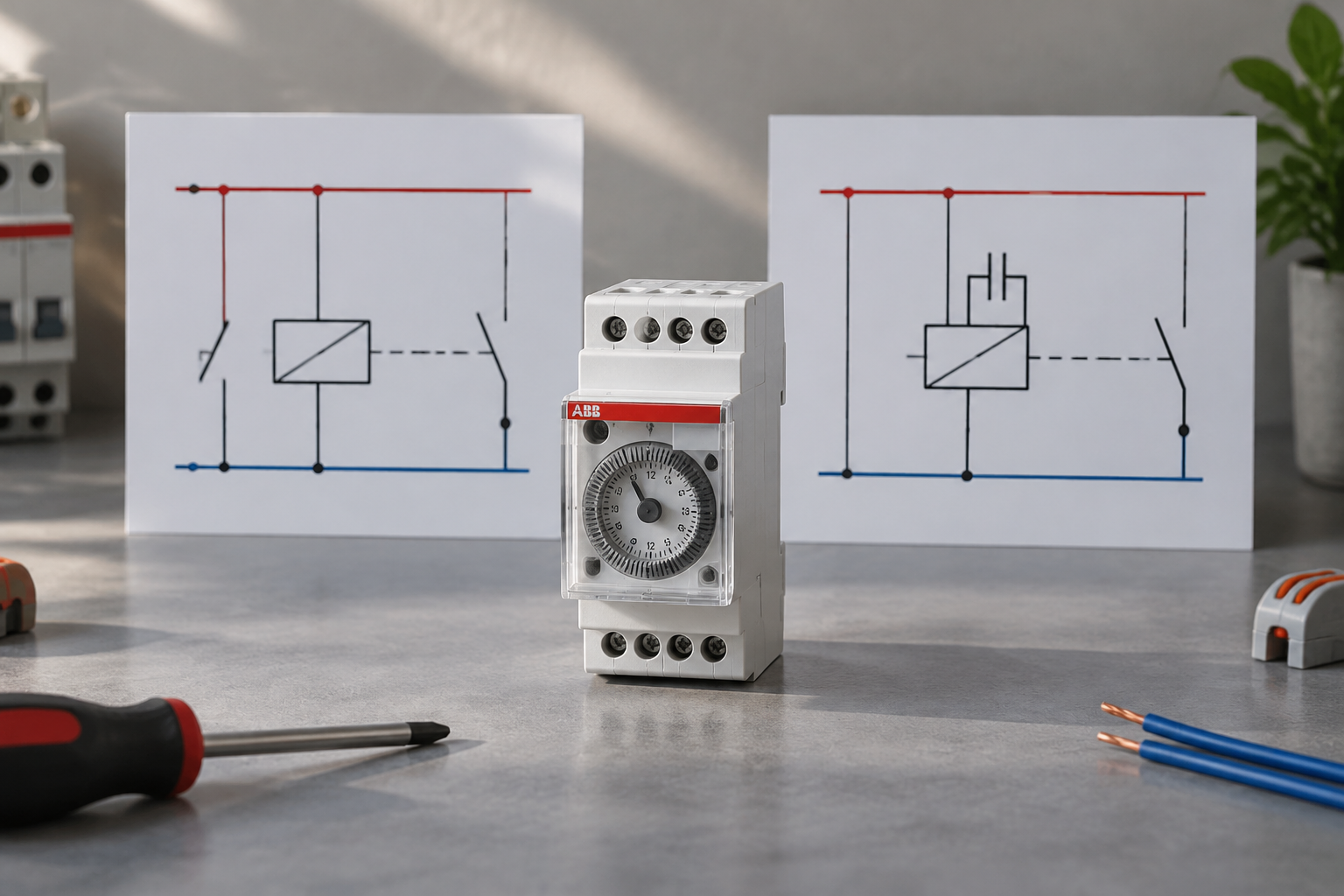

Большинство берёт реле с управляющим входом (control input Y1/B1). Оно требует постоянного питания на клеммах L и N. Отсчёт времени начинается только после снятия сигнала с входа Y1. Если обесточить весь щит — вентилятор выключится мгновенно.
Для аварийной вентиляции нужна истинная задержка отключения — True OFF-delay (серии CT-ARS / CT-APS). Они работают без внешнего питания (off-delay without auxiliary voltage). Внутри стоит конденсаторный накопитель. Пропал вводной «ноль» или фаза — реле само отработает заданное время и плавно отключит нагрузку.
Индуктивная нагрузка: почему «горят» амперы
Частая ошибка монтажника — прямое подключение мощных пускателей к реле. На корпусе таймера написано: 8 А при 250 В. Мастер цепляет катушку мощного контактора вентилятора. Через месяц сухой контакт выгорает или залипает.
Секрет в типе нагрузки. Паспортные 5 А или 8 А — это категория применения AC-1 (активная нагрузка, например, ТЭН или обычная лампа) [1].
Катушка контактора — это индуктивная нагрузка. При размыкании возникает дуга. Здесь работает категория AC-15. Для неё допустимый ток у серии CT-D/CT-E падает до 3 А, а у серии CT-S — до 4 А [1]. Решение: всегда используйте промежуточное реле (например, CR-M) или подключайте RC-цепочки (варисторы) параллельно катушке пускателя.
Чек-лист закупки: Вентиляция и моторы
| Задача | Функционал | Нагрузка | Решение |
|---|---|---|---|
| Вытяжка санузла | OFF-delay (через Y1) | До 3 А (AC-15) | Прямое подключение к CT-D |
| Аварийный дымосос | True OFF-delay | От 4 А и выше | CT-APS + Промежуточное реле (обязательно) |
| Запуск мощного мотора | Переключатель звезда-треугольник | Катушки пускателей | Серии CT-SDE, CT-YDE (пауза 50 мс) |
Вибрация и клеммы: когда винт не работает
В насосных станциях, на дробилках или рядом с мощными компрессорами шкафы постоянно вибрируют. Классические винтовые терминалы (даже с двойным шлицем под сечение 2×2,5 мм²) со временем ослабевают [1]. Их нужно регулярно протягивать.
Для таких объектов мы берём реле серии CT-S с технологией Easy Connect. Это пружинные зажимы (Push-in). Они выдерживают вибростойкость до 6g [1]. Провод зажимается один раз и навсегда. Пружина сама компенсирует температурные расширения меди. Мелочь, которая экономит часы на обслуживании шкафа.
Аналоги и кросс-коды: если оригинала нет в наличии
В условиях дефицита цена реле времени может выходить за рамки сметы. Ждать поставку CT-MFD.12 из Европы 8 недель не всегда возможно. Мы используем проверенные матрицы импортозамещения для стандартных мультифункциональных моделей с перекидным контактом (SPDT / 1 c/o) или двумя (DPDT / 2 c/o).
Если нужен прямой аналог ABB CT-MFD.12 (многофункциональное устройство, 1 DIN-модуль), закладывайте в смету:
- Finder 80.01
- Меандр РВО-П2
- Chint NTE8
- Meyertec NTP
У них схожие DIP-переключатели конфигурации и мультидиапазонные потенциометры. Главное — проверяйте совпадение управляющего контакта (обычно Y1).
Комплектация объектов требует точности. Сборка щита не терпит примерных решений. Мы в EKS Electromarket подбираем оборудование по ГОСТ IEC 61812-1-2013, проверяем совместимость механизмов и отгружаем только оригинал. Сверяйте артикулы, учитывайте тип нагрузки и не экономьте на промежуточных реле. Готовый список закупки под вашу схему мы соберём за один рабочий день.
Источники: [1] https://new.abb.com/low-voltage/ru/products/electronic-relays-and-controls/electronic-timers [2] https://www.etm.ru/brand/abb
