ABB реле времени надежность: гарантия и сервис на реальных объектах

Сгоревший таймер в щите вентиляции — это простой объекта и неоплаченный акт выполненных работ. Когда на кону репутация монтажной бригады, ABB реле времени надежность показывает на практике, а не в тепличных условиях лабораторий. Мы в EKS Electromarket комплектуем щиты больше десяти лет. Видели отгоревшие клеммы, залипшие контакты и «глючные» циклы безымянных аналогов.

Ставить сомнительную автоматику на ответственные линии — играть в рулетку с заказчиком. Качество продукции подтверждается десятилетиями работы на промышленных объектах. Но в условиях параллельного импорта появились нюансы. Купить оригинал стало сложнее, а специфика подключения смешанных нагрузок требует четкого понимания матчасти.

Заводская гарантия составляет 12–24 месяца с момента ввода в эксплуатацию [1]. Чтобы устройство отработало свой заявленный ресурс, его нужно правильно подобрать и защитить от контрафакта. Разберем рабочие сценарии, боли монтажников и технические решения без лишней теории.

Оригинал или подделка: как не привезти на объект мусор

Серый рынок завален копиями из КНР. Внешне они копируют модульный форм-фактор, но внутри вместо варисторной защиты и гальванической развязки — дешевые платы. Такие устройства не держат импульсные перенапряжения. При первой серьезной помехе в сети они уходят в защиту навсегда. Отзывы о бренде портятся именно из-за таких «покупок подешевле» на маркетплейсах без спецификаций.

Мы тоже сталкивались с контрафактом на заре работы. Теперь алгоритм проверки жесткий. Оригинал выдает самозатухающий пластик корпуса (UL94-V0) с классом защиты IP50 и клеммами IP20 [2]. Маркировка наносится лазером, а не краской — она не стирается пальцем. Двухкамерные винтовые зажимы (Double-chamber cage connection) оригинала имеют идеальную резьбу и не срываются при моменте затяжки, указанном в паспорте.

Любой ремонт на объекте обходится дороже разницы в цене между оригиналом и подделкой. Закупать автоматику нужно там, где в накладной прописан конкретный артикул, а поставщик берет на себя ответственность за происхождение товара.

Чек-лист закупки: базовая комплектация для щита управления

Вибрация и отгорание «нуля»: винты против Push-in

Насосные станции, дробилки, вентиляционные камеры — это постоянная гармоническая вибрация. Обычный винтовой зажим со временем ослабевает. Контакт греется, изоляция плавится, «ноль» отгорает. Итог — выезд на аварийный объект в выходной день.

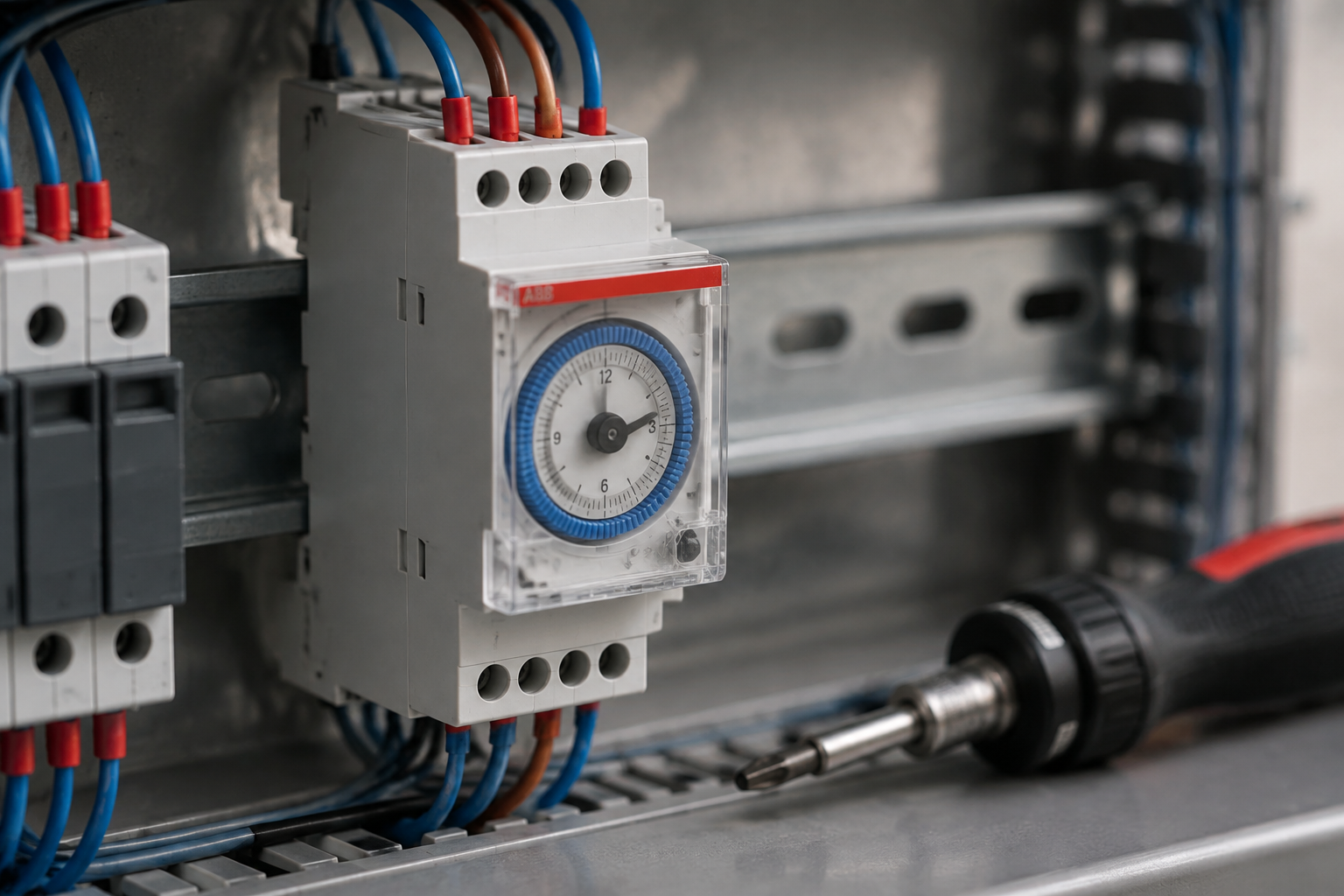

Для таких зон мы категорически рекомендуем переходить на безвинтовые клеммы Push-in Easy Connect. По стандарту виброустойчивости IEC/EN 60068-2-6 они держат частоту 10–55 Гц при амплитуде 0.15 мм [3]. Пружина постоянно поджимает проводник, компенсируя температурные расширения металла.

Винтовые клеммы оставляем для стационарных щитов без динамических нагрузок. Они принимают сечение $1 \times 0.5\text{--}4.0\text{ мм}^2$ (для тонкопроволочного кабеля — до $2.5\text{ мм}^2$). Push-in клеммы рассчитаны на два проводника сечением $0.5\text{--}1.5\text{ мм}^2$ [4]. Учитывайте это при сборке схем управления.

Чек-лист закупки: комплектация для вибронагруженных зон

Просадки сети и реальный ресурс контактов

В сетях 0.4 кВ часто случаются кратковременные просадки напряжения (Brownout). Таймеры без должной защиты при этом сбрасывают цикл или зависают. Промышленные линейки имеют импульсную прочность $U_{imp} = 4\text{ кВ}$ и относятся к третьей категории перенапряжения (Overvoltage Category III). Они игнорируют микросекундные помехи большой энергии по стандарту IEC 61000-4-5.

Второй подводный камень — тип нагрузки. В характеристиках часто указывают механическую наработку на отказ (MTBF) до $30 \times 10^6$ циклов [5]. Но для нас важна коммутационная износостойкость. По документации это $\ge 0.1 \times 10^6$ циклов при чистой активной нагрузке AC-12 (230 В, 4 А) [6].

Если коммутировать катушки контакторов (индуктивная нагрузка AC-15) или соленоиды, дуга при размыкании выжжет контакты значительно быстрее. Формулы деградации неумолимы. Чтобы срок службы не закончился через полгода, мы всегда шунтируем индуктивные нагрузки RC-цепочками или диодами. Это снимает ЭДС самоиндукции и защищает контакты реле.

Чек-лист закупки: защита контактов и цепей управления

Суточные циклы и резерв хода: разбираем на практике

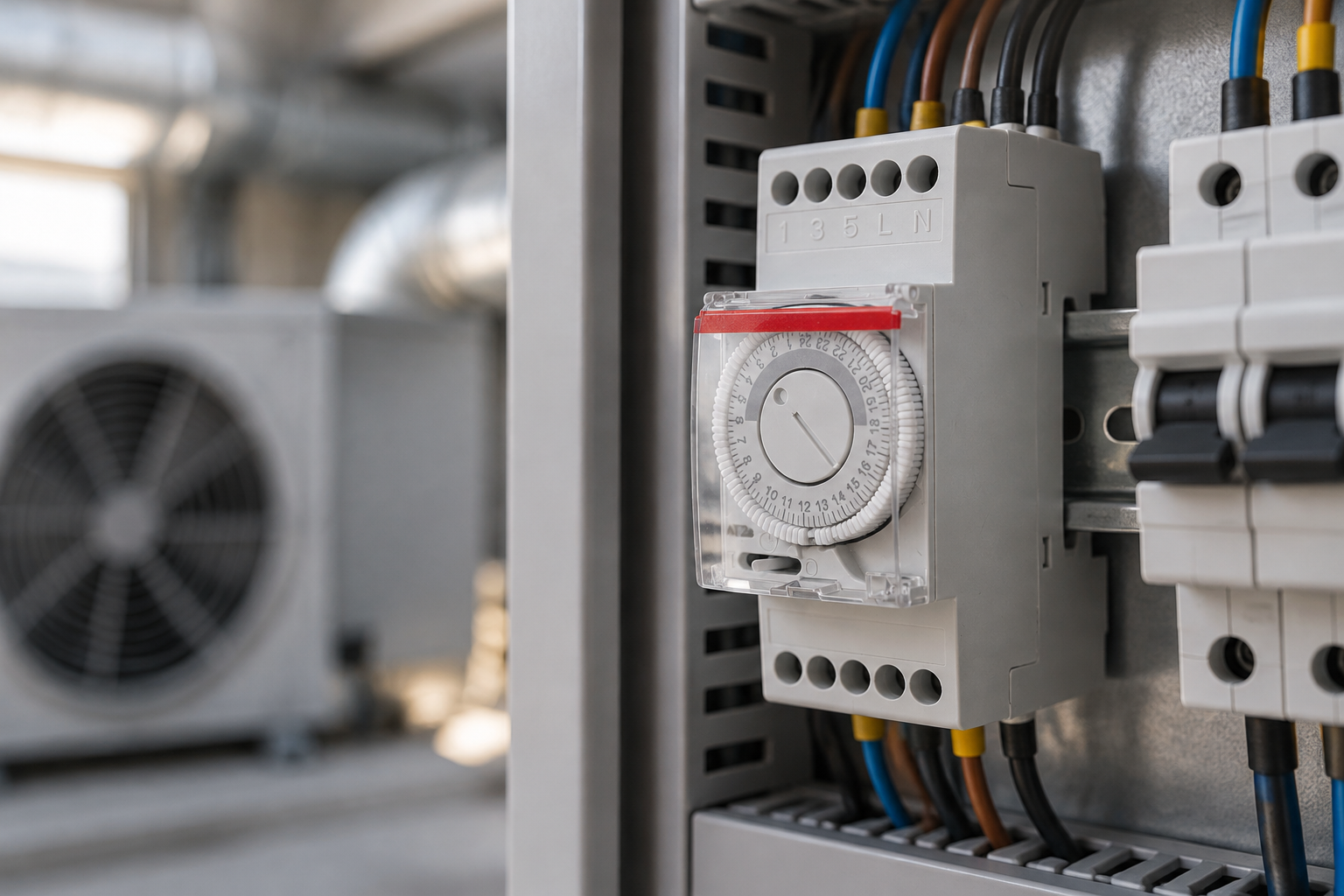

Автоматизация освещения витрин, полива или прогрева бетона требует суточных таймеров. Главная боль — отключение электричества на объекте. Если таймер без аккумулятора, настройки сбиваются. Заказчик звонит в панике: свет не включился. Приходится ехать и вручную восстанавливать цикл.

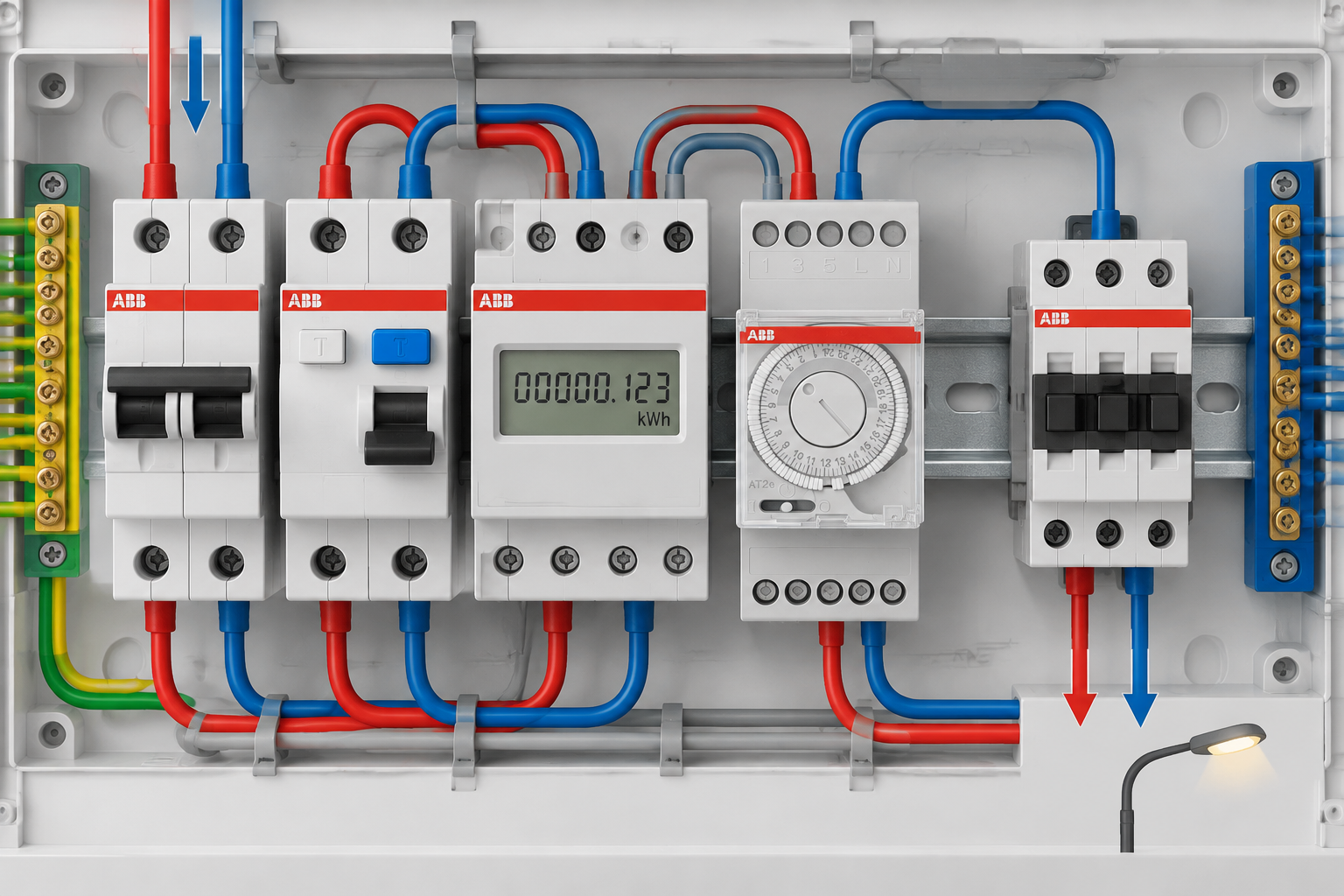

Мы закрываем эту задачу одной проверенной позицией. Для щитов автоматики в коммерции и частном секторе ставим ABB AT2e-R Модульное реле времени суточное c резервом хода 2CSM231235R0601.

Встроенный резерв хода сохраняет цикл при обесточивании линии. Механическая настройка наглядна: пины переключаются интуитивно без инструкции. По нашей практике устройство не требует сервисного вмешательства, если защитить его автоматическим выключателем с правильным номиналом. Таймер работает в диапазоне температур от $-25^\circ\text{C}$ до $+60^\circ\text{C}$, что позволяет ставить его в неотапливаемых уличных шкафах.

Чек-лист закупки: автоматизация освещения

Миграция старых щитов и сервисное обслуживание

Обслуживание существующих объектов часто упирается в снятые с производства серии. Старые реле линейки CT-E отработали свое. Найти их сложно, а перебирать половину шкафа из-за других габаритов аналогов — долго и дорого.

Сервисные стандарты вендора подразумевают четкую преемственность поколений. Вместо устаревших модулей мы используем серию CT-D. Она имеет модульное исполнение для шкафов распределения и ширину ровно 17.5 мм (стандартный 1 DIN-модуль). Встает на старое место без подгонки. Мультивольтажные модели перекрывают диапазон питания 24–240 В AC/DC [7].

Погрешность шкалы у новых серий составляет менее 5%, а дрейф (воспроизводимость) — менее 0.2% [8]. Это критично для процессов с задержкой включения (ON-delay) и генераторов импульсов, где рассинхронизация ломает технологический цикл. Если нужно переключение «звезда-треугольник» для запуска асинхронного двигателя, выбирайте специализированные модели с фиксированной паузой 50 мс. Это исключает межфазное замыкание при переключении контакторов.

Чек-лист закупки: модернизация старого НКУ

Сборка надежного щита не терпит суеты и компромиссов в качестве комплектующих. Правильно подобранное оборудование экономит часы на монтаже и годы на обслуживании. Мы в EKS Electromarket собрали ассортимент, с которым работаем сами. Никаких «серых» поставок и непонятных замен. Скидывайте спецификацию или список задач — укомплектуем объект оригиналами с технической гарантией.

Источники

[1] ABB Warranty Policy [2] Стандарт IEC/EN 60529 [3] ABB Low Voltage Product Manual [4] Руководство по монтажу ABB [5] Каталог ABB CT-S series [6] Каталог ABB CT-S/CT-D Data Sheet [7] Каталог ABB Controls [8] Data Sheet серии CT-S
