Таймеры и реле времени ABB: выбор серий, монтаж и подбор аналогов

Таймеры и реле времени ABB решают задачи от простейшей задержки включения вентилятора до управления освещением паркинга по астрономическому календарю. Наша команда монтирует модульную автоматику еженедельно, и мы знаем, как ведут себя эти приборы под реальной нагрузкой. Сейчас официальных поставок бренда в РФ нет. На неспециализированных площадках лежат остатки с севшими батареями, цены нестабильны, а вместо оригинала легко получить контрафакт. Разберем, как выбрать правильную серию, не сжечь контакты индуктивной нагрузкой и когда целесообразно рассмотреть аналоги.

Логистика и складские запасы: проблема севших батарей

Боль при закупке сложной автоматики сегодня — складские запасы. Вы покупаете цифровой таймер, ставите в щит, а при первом отключении питания все настройки слетают.

Причина в логистике. У цифровых и астрономических таймеров D Line стоит литиевая батарея с резервом хода от 3 до 10 лет [1]. Заказные позиции через параллельный импорт едут 6–10 недель [2]. Если прибор до этого два года лежал на транзитном складе, емкость элемента питания критически падает.

Решение: для ответственных объектов с нестабильным питанием мы проверяем даты выпуска партий. Если задача тривиальная (цикличный обогрев, управление вывеской), надежнее брать электромеханические модели, где механика стабильнее сложной электроники.

Чек-лист закупки: базовая автоматизация

Классификация реле ABB: модульный формат против промавтоматики

ABB делит электронные реле на три основные линейки. Выбор зависит от свободного места в щите и характеристик питающей сети. Корпуса всех серий имеют степень защиты IP50, а клеммные колодки — IP20 [2].

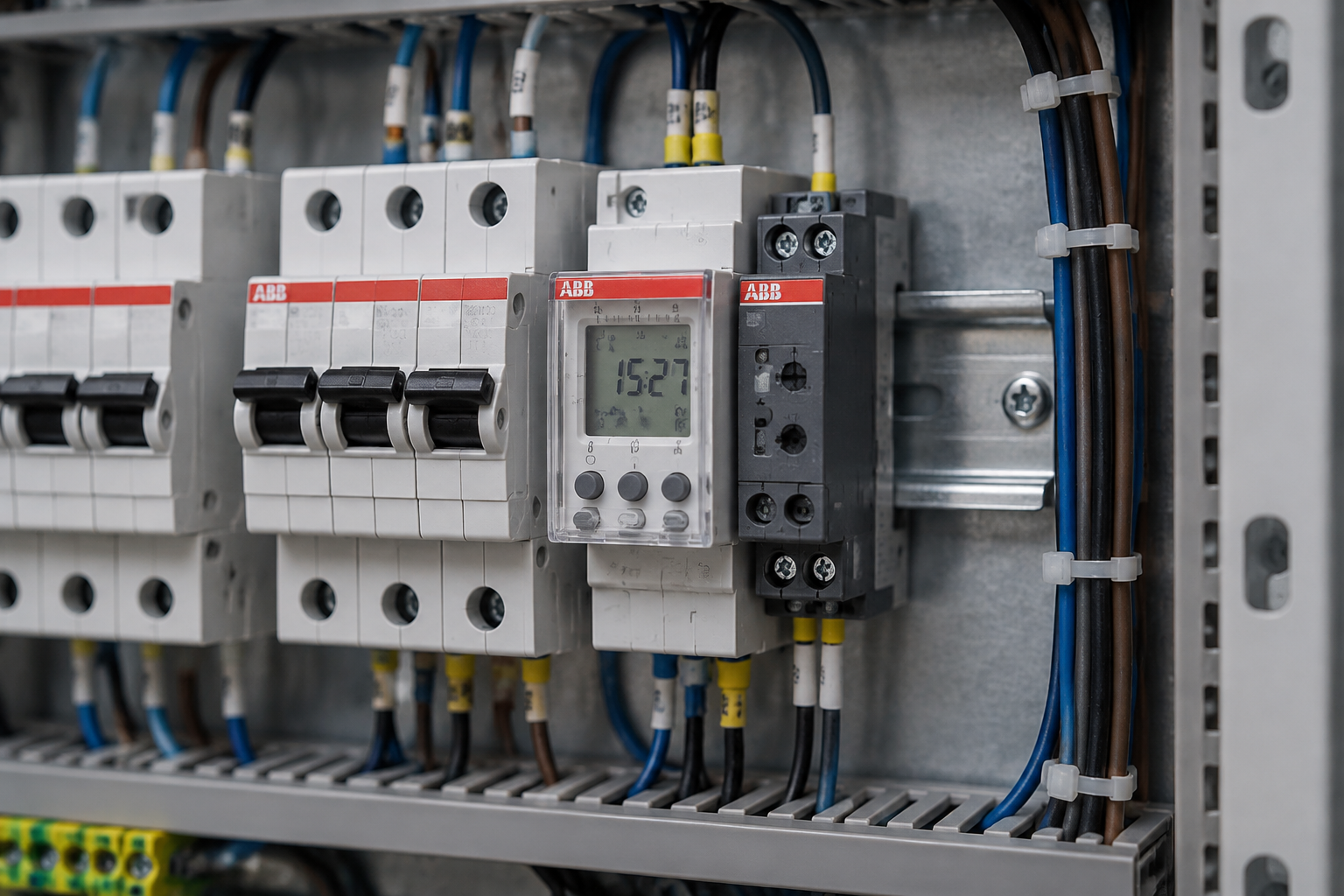

Серия CT-D для квартирных и этажных щитов

Ширина корпуса составляет 17,5 мм — ровно 1 DIN-модуль. Это формат для плотной компоновки совместно с дифавтоматами и УЗО. Диапазон выдержки времени настраивается от 0,05 с до 100 часов и разбит на 7–10 поддиапазонов [3]. Управляющее напряжение мультидиапазонное: от 24 до 240 V AC/DC [3].

Серии CT-E и CT-S для промышленных нагрузок

Форм-фактор расширен до 22,5 мм. Серия CT-E (например, базовые реле задержки включения ON-delay) — это экономичный выбор для машиностроения, их цена варьируется от 4 200 до 7 500 руб [2]. Серия CT-S — премиальная универсальная линейка. Верхний предел временного диапазона здесь достигает 300 часов [3].

Из нашего опыта: реле CT-S обладают высокой устойчивостью к кратковременным просадкам напряжения (Micro-cuts). Они выдерживают провалы до 20 мс без сброса накопленного временного интервала. Бюджетные реле при таком скачке обнуляют цикл и начинают отсчет заново.

Для ускорения монтажа в сериях CT-S доступны самозажимные клеммы Push-in (Easy Connect), которые не требуют протяжки со временем, в отличие от стандартного винтового зажима с двойной камерой.

Чек-лист закупки: щитовые реле

Суточные и цифровые таймеры: настройка со смартфона

Заказчики часто просят настроить фасадное освещение так, чтобы оно включалось строго на закате. Обычное фотореле со временем покрывается пылью и дает ложные срабатывания.

Решение — астрономические таймеры серии DTS или D Line. В прибор вводятся географические координаты (широта и долгота), и реле само вычисляет время захода и восхода солнца. Предусмотрен автоматический переход на летнее/зимнее время (DST). Новые модели программируются не мелкими кнопками на лицевой панели, а через Bluetooth или NFC с помощью приложения ABB D-Line на смартфоне. Стоимость таких устройств составляет от 22 000 до 38 000 руб [2].

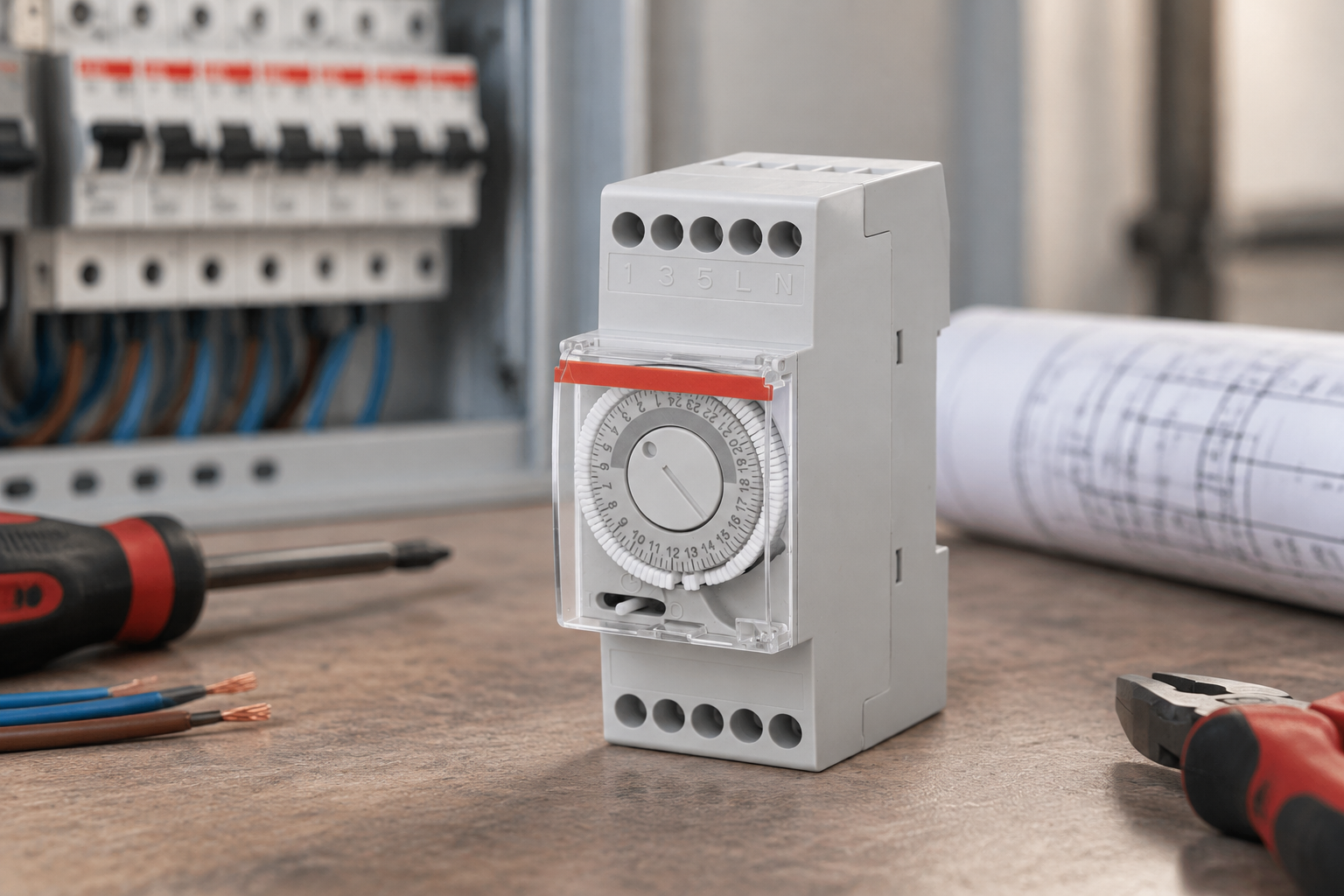

Если бюджет ограничен, а задача простая (например, циклический генератор flasher для насоса), мы ставим суточные и недельные электромеханические реле AT1 или AT2.

Чек-лист закупки: управление освещением

Ошибки монтажа: почему горят контакты реле

Частая жалоба: реле щелкает, индикация работает, но нагрузка не отключается.

Причина кроется в физике контактов. Внутри реле стоят перекидные контакты 1 c/o (SPDT) или 2 c/o (DPDT). Они рассчитаны на коммутацию до 250 V / 4 A или 5 A по категории применения AC-12 (активная нагрузка) [4]. Механическая износостойкость достигает 30 миллионов циклов [3]. Но как только реле начинает управлять мощным контактором или соленоидом (индуктивная нагрузка), при размыкании возникает дуга. Электрическая износостойкость падает до 100 000 циклов [3], а на практике контакты из сплава AgNi или AgSnO2 свариваются («залипают») за пару месяцев.

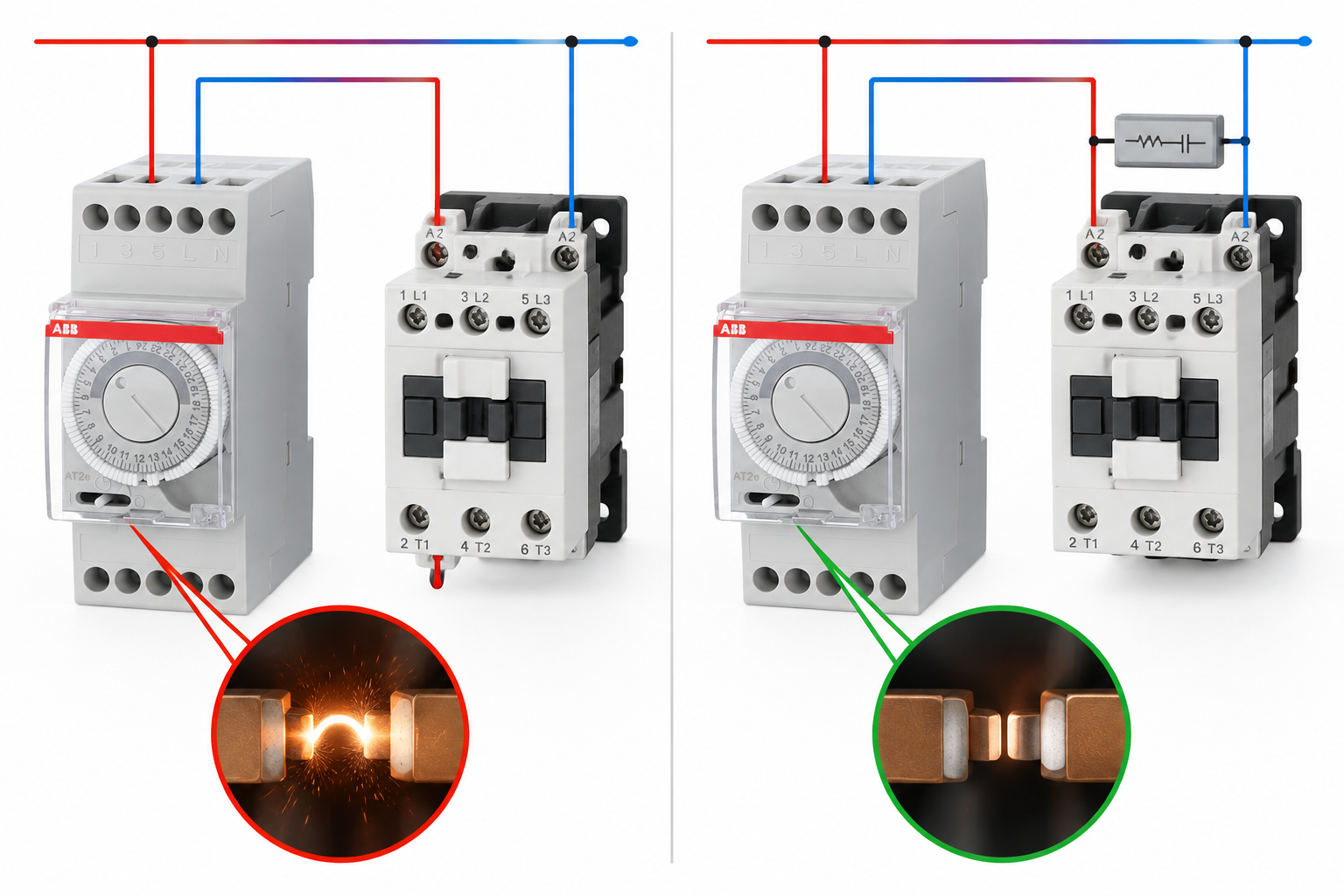

Решение: демпфирование. Мы всегда ставим параллельно катушке контактора варистор или RC-цепь (снаббер). Это копеечная деталь, которая гасит самоиндукцию катушки и сохраняет контакты таймера. Без этой обвязки использовать сухой контакт реле времени для управления мощными пускателями нельзя.

Чек-лист закупки: защита контактов

Прямые аналоги: чем заменить ABB в условиях дефицита

Когда бюджет не позволяет купить многофункциональное реле за 19 500 руб [4], или сроки в 10 недель срывают сдачу объекта, мы используем проверенные аналоги. Главный критерий замены — точное совпадение габаритов и диаграмм срабатывания.

Вместо модульных CT-D (17,5 мм) мы подбираем промышленные аналоги, доступные на складах в РФ. Для замены астрономических таймеров также существуют проверенные решения отечественных и азиатских заводов, которые не уступают по функционалу.

При кросс-подборе мы обязательно проверяем токи утечки. Бюджетные аналоги часто несовместимы с полупроводниковыми датчиками (PNP/NPN) — управляющий вход ловит наводки, и реле начинает жить своей жизнью. Мы проверяем совместимость механизмов до того, как они попадут в ваш проект.

Выбор автоматики не терпит теорий. Надежность щита складывается из оригинальных комплектующих, правильного расчета индуктивных токов и учета условий эксплуатации. Пришлите нам спецификацию вашего объекта — мы соберем комплект без переплат там, где это не нужно, и обеспечим гарантию на узловые компоненты.
