Бокс для автоматов: как не купить «коробку разочарований»

Правильно собранный щит начинается не с автоматов. Он начинается с хорошего бокса для автоматов. Ошибка на этом этапе — и вся работа насмарку. Криво, тесно, ненадежно.

Мы на объектах в Москве перепробовали десятки вариантов и набили шишек, пока не выработали четкие критерии. Эта статья — наш опыт, который поможет вам не повторять чужих ошибок. Разберем, как выбрать правильный модульный бокс с первого раза.

Ошибка №1: Купить бокс «впритык» по размеру

Боль: вы рассчитали 16 модулей, купили бокс на 18. А через полгода заказчик захотел реле напряжения и отдельную линию на бойлер. И всё. Места нет. Приходится лепить рядом еще одну коробку. Выглядит колхозно, работать неудобно.

Причина: экономия на старте. Казалось, что запас не нужен. Но практика показывает: запас — это не роскошь, а необходимость.

Критерий выбора: всегда берите бокс с запасом минимум 25–30%. Это золотое правило монтажника. Посчитайте все автоматы, УЗО, дифавтоматы, реле, контакторы. Умножьте количество модулей на 1,25 и округлите до ближайшего стандартного размера бокса (12, 18, 24, 36 модулей).

Резюме:

• Проблема: Нехватка места для будущих модулей.
• Решение: Правило «N + 25%». Считаем все модули и добавляем четверть сверху.
• Пример: Нужно 26 модулей → 26 * 1,25 = 32,5. Выбираем бокс на 36 модулей.

Ошибка №2: Не угадать с материалом корпуса

Боль: пластиковый бокс на солнечной стороне пожелтел и стал хрупким через два года. Или металлический щит в подвале покрылся ржавчиной. Эстетика потеряна, безопасность под вопросом.

Причина: материал не соответствует условиям эксплуатации. Дешевый ABS-пластик не любит ультрафиолет. А тонкая сталь без качественного покрытия боится влаги.

Критерии выбора материала:

Пластик (ABS, поликарбонат) Идеально для квартир, офисов, сухих помещений. Легкий, диэлектрик, прост в монтаже. Но смотрите на качество: хороший пластик не пахнет и не прогибается от нажатия пальцем.

Металл Для гаражей, мастерских, производственных помещений и улицы. Прочный, вандалоустойчивый. Обязательно проверяйте качество покраски — нужна порошковая окраска, которая защитит от коррозии.

Но что делать, если щиток стоит на видном месте в доме из бруса или с отделкой под дерево? Стандартный белый бокс выглядит чужеродно. Решение есть.

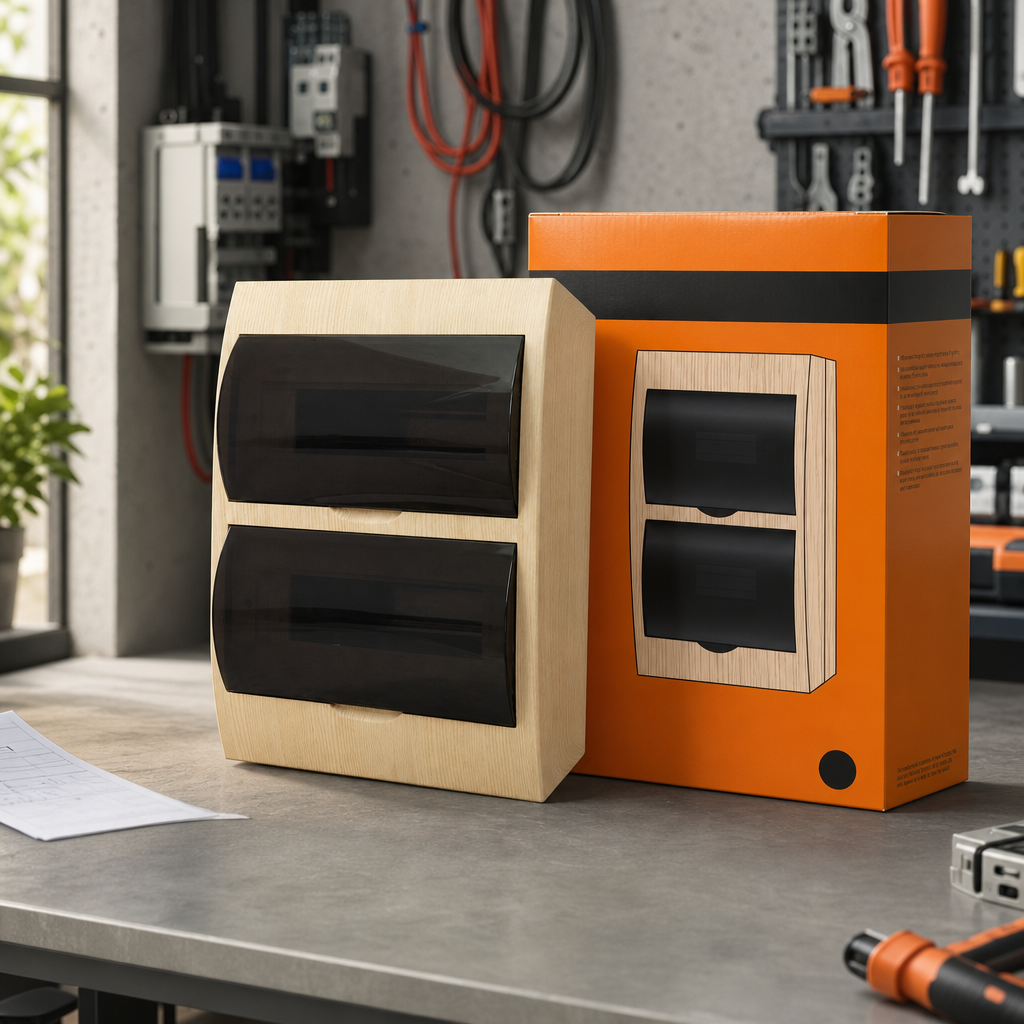

Например, SQ0901-0027 Бокс пластиковый ТДМ на 36 автоматов наружной установки сосна. Он пластиковый, но с текстурой под дерево. Сохраняет преимущества пластика, но вписывается в интерьер.

Резюме:

• Проблема: Преждевременный износ и потеря вида.
• Решение: Для квартиры — качественный ABS-пластик. Для улицы/гаража — металл с порошковой окраской. Для дизайна — декоративные серии.
• Артикул для эстетики: SQ0901-0027.

Ошибка №3: Перепутать накладной и встраиваемый монтаж

Боль: купили встраиваемый бокс, а стены уже финишно оштукатурены. Или наоборот: для стены из гипсокартона, где планировалась аккуратная ниша, привезли накладной «ящик». Срыв сроков, нервы, лишние расходы.

Причина: рассинхрон с отделочниками. Закупщик не уточнил тип стен и этап работ.

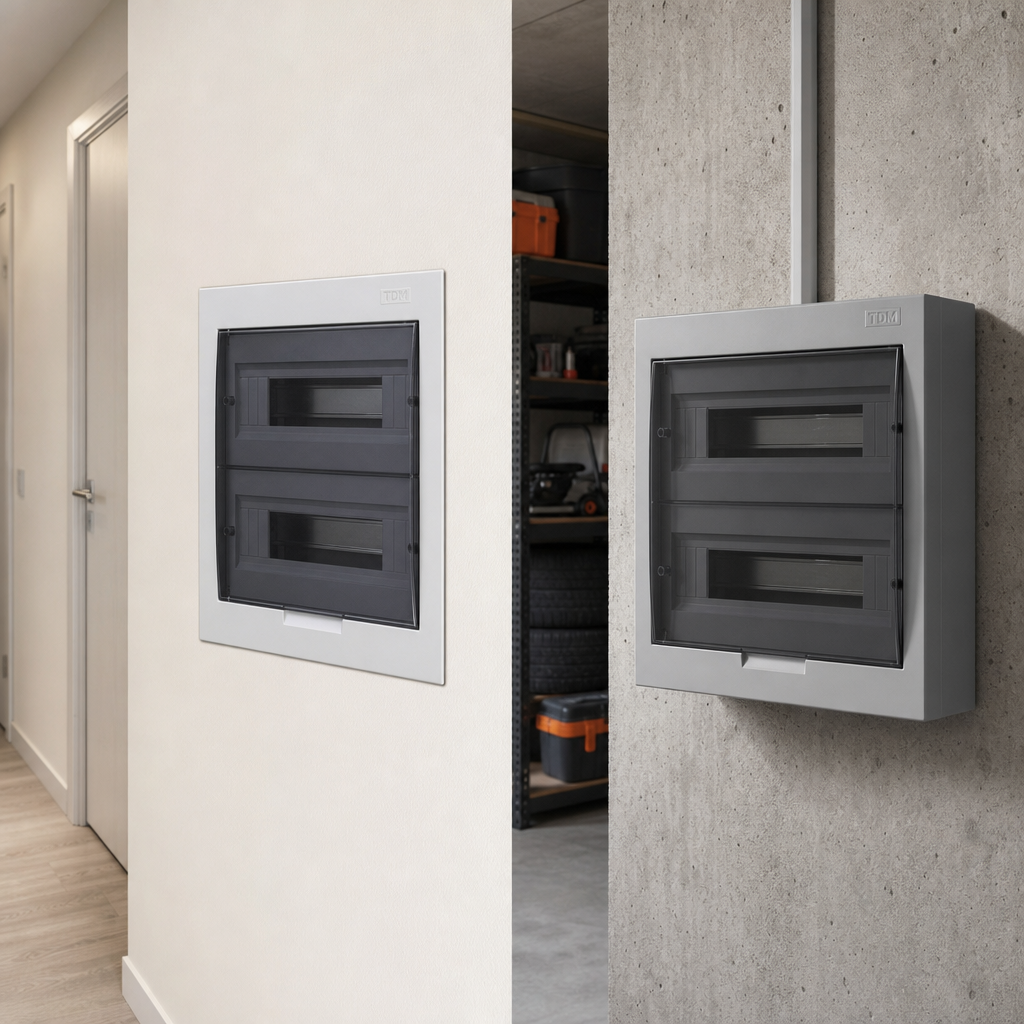

Критерии выбора типа установки:

Встраиваемый (скрытый монтаж) Для стен из кирпича, бетона, пеноблоков и гипсокартона, где можно подготовить нишу. Щит утапливается в стену, видна только дверца. Эстетично и компактно. Требует планирования на этапе черновых работ.

Накладной (навесной монтаж) Для монолитных бетонных стен, где штробление ниши невозможно или нецелесообразно. Также для технических помещений, гаражей, деревянных домов. Монтируется прямо на поверхность стены. Быстрее и проще в установке.

Резюме:

• Проблема: Куплен бокс не того типа установки.
• Решение: Встраиваемый — если готовите нишу на этапе черновой отделки. Накладной — если стена уже готова или резать её нельзя. Всегда согласовывайте с прорабом.

Ошибка №4: Проигнорировать степень защиты IP

Боль: поставили обычный квартирный бокс (IP30) в пыльный цех. Через месяц внутри слой грязи, автоматы начали перегреваться и ложно срабатывать. Или щиток на улице после дождя «стрельнул» — короткое замыкание из-за попавшей внутрь воды.

Причина: степень защиты IP (Ingress Protection) не соответствует среде. Первая цифра — защита от пыли и твердых предметов, вторая — от влаги.

Как читать IP на практике:

• IP30–IP31: Только сухие и чистые помещения. Квартиры, офисы. Защита от пальцев, не более.
• IP44: Можно ставить во влажных помещениях (санузлы, подвалы), но без прямого попадания струй воды. Защита от брызг.
• IP54/IP55: Пыльные помещения (мастерские, гаражи) и установка на улице под навесом. Защита от пыли и струй воды.
• IP65/IP67: Полная пыленепроницаемость и защита от сильных струй воды. Для автомоек, открытой уличной установки, производств.

Резюме:

• Проблема: Отказ оборудования из-за попадания пыли и влаги.
• Решение: Сопоставляйте IP с местом установки. Не экономьте на защите.
• Чек-лист по IP: Сухая комната — IP31. Гараж — IP54. Улица — от IP55 и выше.

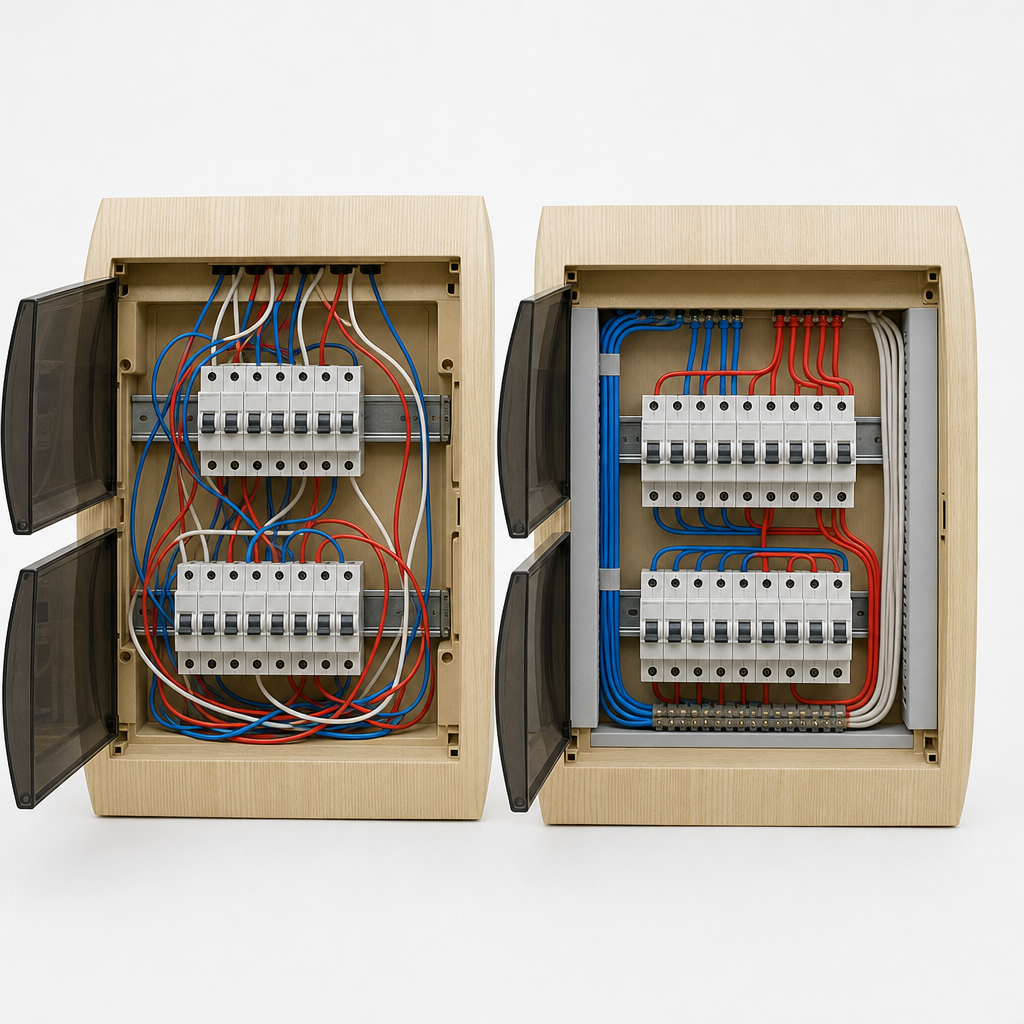

Ошибка №5: Не думать про эргономику внутри бокса

Боль: бокс большой, модули влезли, но провода уложить некуда. DIN-рейки стоят слишком близко друг к другу. Шины N/PE хлипкие и неудобные. Монтаж превращается в пытку, а результат выглядит как «взрыв на макаронной фабрике».

Причина: производитель сэкономил на внутреннем пространстве и комплектующих. Главное — продать «коробку», а как вы будете в ней работать, его не волнует.

На что смотреть внутри:

1. Расстояние между DIN-рейками. Должно быть достаточно места, чтобы комфортно заводить и подключать провода.
2. Пространство по бокам и сверху/снизу. Нужно место для укладки кабельных жгутов.
3. Качество клеммных шин (N и PE). Они должны быть надежными, из хорошей латуни, с удобными винтовыми зажимами.
4. Выламываемые окошки. Удобно ли удаляются сегменты пластрона (фальш-панели)? Не ломаются ли соседние?

Резюме:

• Проблема: Неудобный монтаж, хаос внутри щита.
• Решение: Перед покупкой оцените внутреннее устройство. Откройте бокс, посмотрите на расстояние между рейками и качество шин.

Чек-лист закупки: Щит для двухкомнатной квартиры

Чтобы свести теорию к практике, вот примерный список закупки для стандартной «двушки». С запасом и проверенными компонентами. Это готовая база для вашей сметы в CRM/1С.

Выбор правильного бокса — это инвестиция в скорость работы, безопасность объекта и собственное спокойствие. Неправильный выбор — это гарантированные проблемы, которые проявятся либо на этапе монтажа, либо в процессе эксплуатации.

В нашем каталоге EKS Electromarket мы собрали только те электрощиты и боксы, которые сами без опасений ставим на объекты. Мы уже проверили их на прочность, удобство и совместимость. Закупайтесь без риска и экономьте время.
