Щиток для счетчика: Как не ошибиться при закупке на объект

Правильный щиток для счетчика — это не просто коробка. Он — основа электросистемы объекта. Ошибка здесь — это не просто потраченные деньги. Это сорванные сроки, проблемы с инспектором Мосэнергосбыта и часы на переделку.

Мы комплектуем объекты в Москве больше 10 лет. И знаем, что прорабу или мастеру нужен не «хороший щиток», а конкретное решение под задачу. С артикулом, с запасом по модулям и с уверенностью, что все сойдется.

Эта статья — выжимка нашего опыта. Проблема → причина → решение → готовый список закупки.

Боль №1: Щиток куплен, а счетчик не влезает

Самая частая ошибка закупщика. Взяли бокс «на глаз», а трехфазный счетчик типа «Меркурий» съедает в нем все место. Или для пломбы инспектора нет специального ушка и окошка.

Причина: Не учли габариты счетчика и требования энергосбыта. Думали, что «щиток для счетчика» — это стандарт, а они все разные.

Решение: Перед закупкой всегда уточнять три вещи:

1. Тип монтажа: Встраиваемый в нишу или накладной на стену.
2. Материал: Пластик для квартиры или металл для техпомещения.
3. Количество модулей: Считать с запасом 30%.

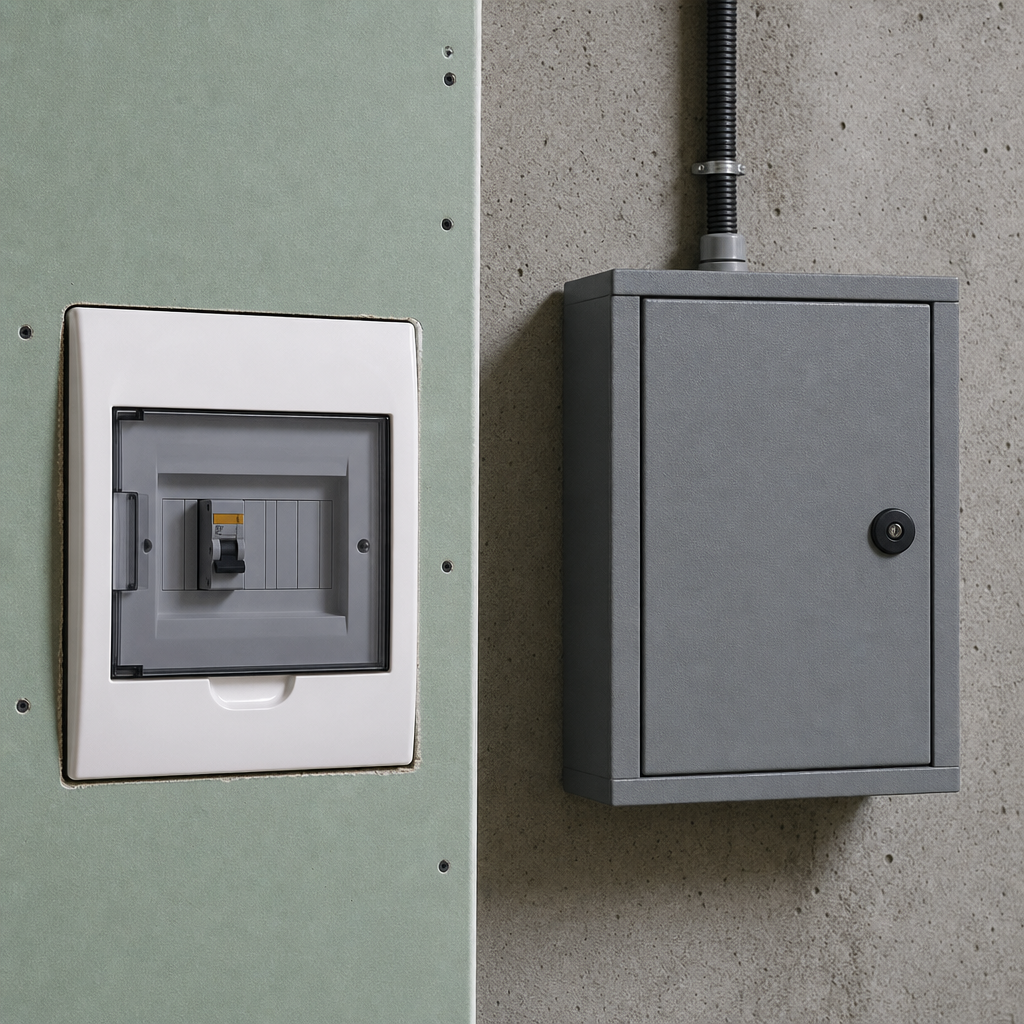

Встраиваемый vs. Накладной

Боль: Закупили встраиваемые щитки на объект с монолитными стенами. Штробить ниши под 20 боксов — катастрофа для сметы и сроков.

Накладной щит монтируется прямо на стену. Быстро, просто, не требует грязных работ. Идеально для бетона, кирпича, технических помещений. Но выступает из стены.

Встраиваемый утапливается в стену. Эстетично, вровень с поверхностью. Подходит для гипсокартонных перегородок или заранее подготовленных ниш. Требует планирования.

Резюме-артикул: Для квартиры с отделкой — встройка. Для гаража, дачи, подвала — накладной. Все варианты — от накладных до встраиваемых — смотрите в нашем разделе Электрощиты и боксы.

Пластик vs. Металл

Боль: Поставили на улице дешевый пластиковый бокс. Через год он пожелтел от солнца и треснул на морозе. Или установили металлический в сыром подвале — через полгода пошла ржавчина по царапинам.

Пластиковые щиты: Современные боксы делают из ABS-пластика, который не поддерживает горение. Они легкие, не ржавеют, диэлектрики. Отлично подходят для квартир и офисов. Но могут быть уязвимы к сильному ультрафиолету и морозу, если пластик дешевый.

Металлические щиты: Прочные, вандалостойкие, пожаробезопасные. Обязательны для производств и технических помещений. Требуют качественного заземления корпуса. Слабое место — покрытие. Если порошковая краска повреждена, металл начнет корродировать.

Резюме-артикул: В жилое помещение — качественный ABS-пластик. На производство, в гараж или на улицу — металл с хорошей порошковой окраской.

Боль №2: Не хватило места для автоматов

Классика жанра. Купили щиток на 12 модулей. А по факту нужно место под:

• Счетчик (занимает от 5 до 9 модулей)
• Вводной автомат (2-3 модуля)
• УЗО или дифавтомат (2-4 модуля)
• Групповые автоматы (по 1 модулю на группу)

В итоге все не влезает. Мастер начинает «колхозить», лепить автоматы впритык, без запаса на охлаждение. Это небезопасно и выглядит непрофессионально.

Причина: Считали только «пробки» (однополюсные автоматы), забыв про габаритное оборудование и запас.

Решение: Правило закупщика — «N + 30%». Считаете все модули, которые нужны по проекту, и добавляете сверху 30% свободного места. Этот запас нужен для будущих линий (бойлер, кондиционер) и для нормальной циркуляции воздуха.

Пример расчета для 1-комнатной квартиры:

• Счетчик однофазный: 5 модулей.
• Вводной дифавтомат: 2 модуля.
• УЗО на «мокрые» группы: 2 модуля.
• Автомат на свет: 1 модуль.
• Автомат на розетки комнат: 1 модуль.
• Автомат на кухню: 1 модуль.
• Автомат на стиральную машину: 1 модуль.
• Итого: 13 модулей.

Применяем правило «N + 30%»: 13 * 1.3 = 16.9. Округляем вверх до стандартного размера. Значит, нужен щиток не на 12 и не на 16, а на 24 модуля. Да, на 24. Чтобы все разместить свободно, с маркировкой и без перегрева.

Резюме-артикул: Не экономьте на размере щита. Запас модулей сегодня — это сэкономленные деньги и нервы завтра. Ваш выбор — бокс на 24-36 модулей.

Боль №3: Щиток не прошел проверку из-за IP

Поставили щиток в санузел или под навес на улице. Пришел технадзор или инспектор и заставил все переделывать.

Причина: Не учли класс защиты IP (Ingress Protection). Поставили обычный квартирный щиток IP31 в условия, где есть влага и пыль.

Решение: Подбирать IP по месту установки.

• IP31: Для сухих отапливаемых помещений (квартиры, офисы). Защита от предметов >2.5 мм и вертикальных капель.
• IP44: Для влажных помещений (санузлы, подвалы без прямого попадания воды) и установки на улице под козырьком. Защита от предметов >1 мм и брызг с любого направления.
• IP55: Для пыльных помещений (цеха, мастерские) и установки на улице. Частичная защита от пыли, полная от струй воды.
• IP65/IP66: Для мест с высокой влажностью и пылью, где возможна мойка из шланга (автомойки, пищевые производства). Полная пыленепроницаемость, защита от сильных струй воды.

Резюме-артикул: В квартиру — IP31. В ванную комнату или под навес — минимум IP44. В гараж или мастерскую — IP55. Цена ошибки — полная переборка щита.

Что отличает профессиональный щиток от «жестянки с рынка»

На объектах мы видели разное. DIN-рейки, которые гнутся под весом автоматов. Клеммные шины N и PE из фольги, которые плавятся. Корпуса, которые трескаются при затяжке винтов.

Проблема: В погоне за низкой ценой закупщик берет noname-щиток. В итоге монтажник тратит вдвое больше времени, пытаясь собрать из этого что-то приличное.

Критерии выбора для практика:

1. DIN-рейка: Из прочной оцинкованной стали, жестко закреплена на корпусе, а не на пластиковых клипсах.
2. Шины N и PE: В комплекте, из латуни. С достаточным количеством отверстий с винтовыми зажимами.
3. Место для укладки кабеля: Между DIN-рейками и стенками корпуса должно быть достаточно пространства для жгутовки проводов.
4. Комплектация: Наличие пластронов (фальш-панелей), закрывающих токоведущие части, и понятной инструкции.
5. Окно для счетчика: Прозрачное, с возможностью опломбировки и с доступом к кнопке переключения показаний.

Не экономьте на основе. Стоимость хорошего щита — небольшая часть общей сметы на сборку, а проблем от плохого может быть на 100%.

Чек-лист закупки: Щит на 2-комнатную квартиру

Собрали типовой комплект для закупки на стандартную двухкомнатную квартиру. Это не догма, а проверенная база, от которой можно отталкиваться. Цены ориентировочные, для планирования сметы.
