Бокс на 12 модулей: как не ошибиться с выбором щитка для квартиры и офиса

Ошибка в выборе бокса — это не просто эстетический промах. Это будущие проблемы с монтажом, безопасностью и модернизацией. Мы на объектах видели всё: от оплавленных крышек до щитов, которые невозможно закрыть после добавления одного реле. Поэтому к выбору корпуса подходим так же серьезно, как к выбору автоматов.

Сегодня разберем, как выбрать правильный корпус — от компактного бокса на 12 модулей для студии до вместительного щита на 36 модулей для загородного дома. Без лишней теории, только практика.

С чего начать? Расчет модулей с запасом

Боль → Купил бокс точно по числу автоматов. Через год заказчик захотел реле напряжения, а ставить его уже некуда. Приходится менять весь щит.

Это главная ошибка новичков. Экономия на размере бокса оборачивается двойной работой и затратами в будущем. Мы всегда закладываем запас.

Правило простое: посчитайте все планируемые модули (автоматы, УЗО, дифавтоматы, реле) и прибавьте 20-30% сверху. Это ваш минимальный объем. Для справки: один стандартный модуль занимает 18 мм на DIN-рейке.

• Резюме-артикул: Запас модулей. Ваша страховка от переделок. Минимум +20% к текущим потребностям.

Встройка или накладной? Два типа монтажа

Боль → Купил накладной бокс для стены из гипсокартона. Теперь он нелепо торчит, а заказчик недоволен.

Тип монтажа зависит от типа стен и способа прокладки кабеля, а не наоборот.

Встраиваемые боксы. Идеальны для стен из гипсокартона, пеноблоков и для скрытой проводки. Щит утапливается в нишу, снаружи видна только рамка с дверцей. Эстетично, но монтаж сложнее.

Накладные (наружные) боксы. Ваш выбор для монолитных бетонных, кирпичных стен, где штробление невозможно или нежелательно. Идеален для открытой проводки в кабель-каналах. Монтаж быстрый и простой.

• Резюме-артикул: Тип монтажа. Сначала стена, потом бокс. Гипсокартон — встройка. Бетон — накладной.

IP-защита: не просто цифры, а гарантия безопасности

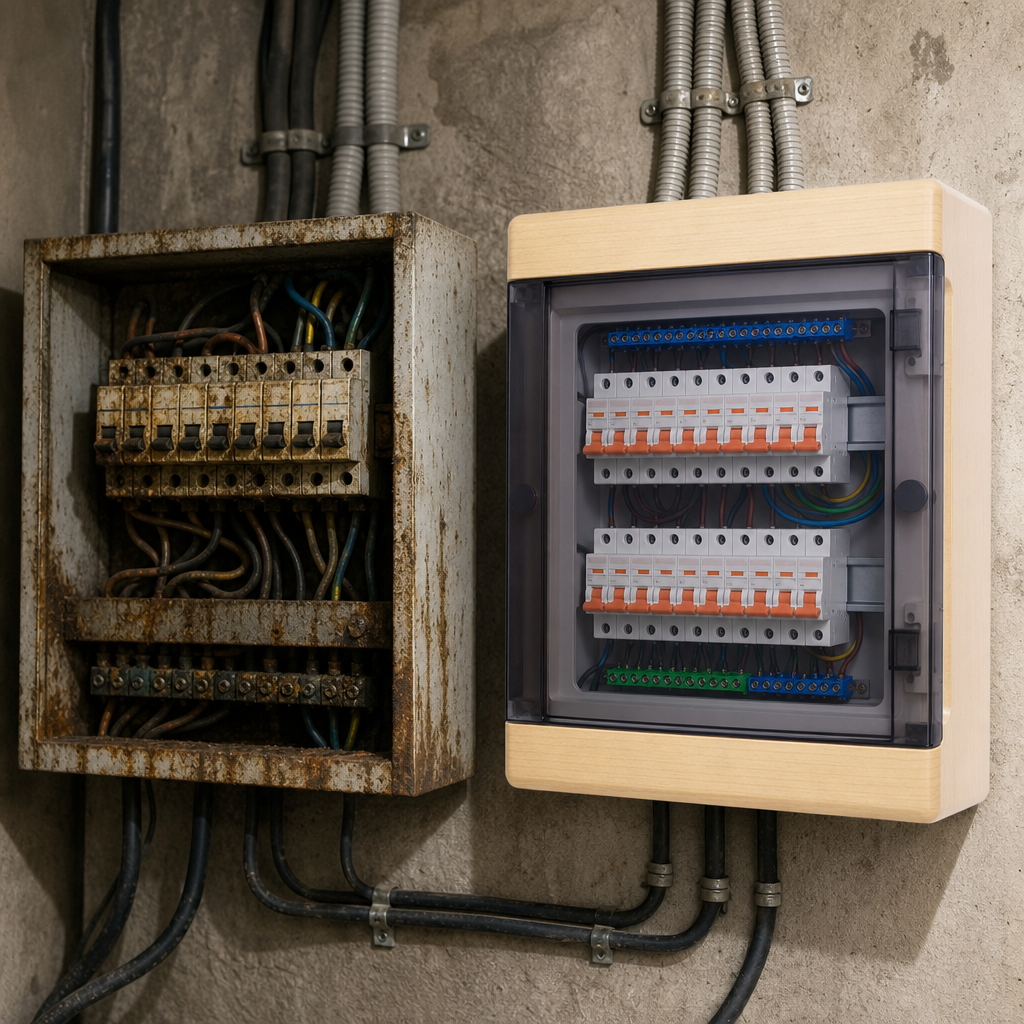

Боль → Поставил в сырой подвал бокс с IP20. Через год автоматы покрылись зеленым налетом, а на DIN-рейке появилась ржавчина.

Степень защиты IP (Ingress Protection) показывает, насколько корпус защищен от пыли и влаги. Регулируется ГОСТ 14254-2015 [1]. Неправильный выбор IP — прямой путь к коррозии и короткому замыканию.

• IP20-IP40: Для сухих отапливаемых помещений. Квартиры, офисы.
• IP44: Можно ставить в санузлах и кухнях, но вдали от прямого попадания воды. Защита от брызг.
• IP55-IP65: Улица (под навесом), гараж, автомойка, производственный цех. Полная защита от пыли и струй воды.

Чем выше цифры, тем лучше защита. Но не стоит переплачивать за IP65 в сухой спальне.

• Резюме-артикул: Степень защиты. Сухо — IP40. Влажно — IP44. Улица — IP65.

Материал корпуса: пластик против металла

Боль → Поставил дешевый пластиковый бокс на солнечной стороне дачи. Через пару сезонов он пожелтел, стал хрупким и треснул от мороза.

Пластиковые боксы (АБС, поликарбонат). Легкие, не требуют заземления корпуса, не ржавеют. Идеальны для квартир и офисов. Минус — дешевый пластик боится ультрафиолета и со временем теряет вид и прочность.

Металлические боксы. Прочные, вандалостойкие, пожаробезопасные. Обязательны на многих промышленных объектах. Требуют обязательного заземления корпуса. Тяжелее и обычно дороже.

Выбор зависит от объекта. В квартиры большинство мастеров ставят качественный пластик. На производство или в общественное место — только металл.

• Резюме-артикул: Материал корпуса. Квартира — качественный пластик. Производство/улица — металл.

Практический пример: собираем щит на 36 модулей

Боль → Взял бокс на 12 модулей для однушки, а после расчета оказалось, что нужно минимум 16 мест.

Давайте посчитаем модули для современной однокомнатной квартиры:

1. Вводной автомат: 2 модуля.
2. Реле контроля напряжения: 3 модуля.
3. УЗО на «мокрые» группы: 2 модуля.
4. Автомат на розетки кухни: 1 модуль.
5. Автомат на розетки комнаты: 1 модуль.
6. Автомат на кондиционер: 1 модуль.
7. Автомат на стиральную машину: 1 модуль.
8. Автомат на освещение: 1 модуль.

Итог: 12 модулей. Впритык. А где место для розетки на DIN-рейку для сервисных работ? Где место для будущего автомата на бойлер? Где тот самый запас в 20%? Вот почему для такой задачи мы бы смотрели в сторону бокса на 18-24 модуля.

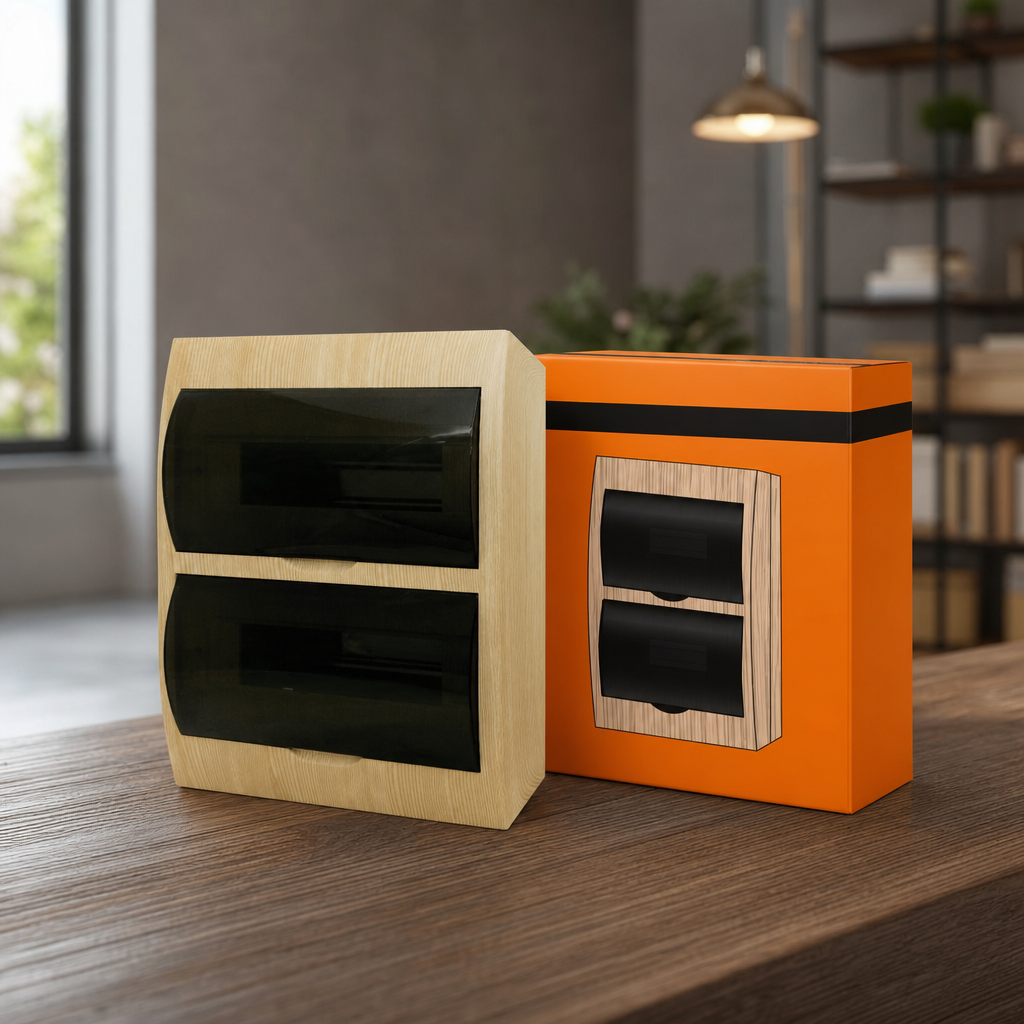

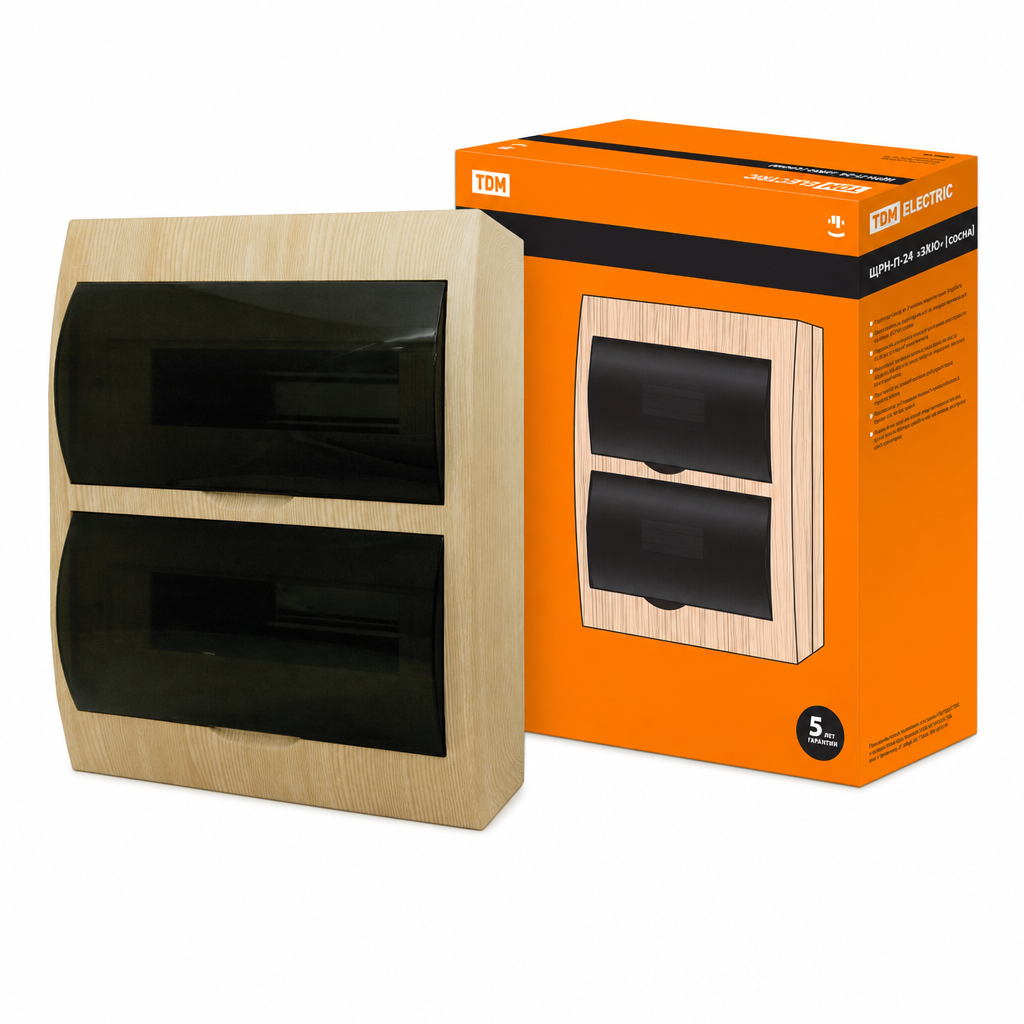

А если это загородный дом или трехкомнатная квартира? Там легко набирается потребность в боксе на 36 модулей. Для таких объектов, особенно для деревянных домов или бань, где важна эстетика, мы часто используем специализированные решения. Например, SQ0901-0027 Бокс пластиковый ТДМ на 36 автоматов наружной установки сосна. Он решает сразу две задачи: вмещает всю автоматику и сливается с отделкой из дерева.

Частые ошибки закупщика: на чем обжигаются мастера

Наш опыт комплектации объектов показывает одни и те же грабли, на которые наступают даже опытные монтажники.

1. Забыть про шины N и PE. Убедитесь, что в комплекте с боксом идут шины нужного сечения и длины или что в боксе есть штатное место для их установки.
2. Не учесть глубину бокса. Некоторые модули, вроде реле или контакторов, могут быть глубже стандартных автоматов. Убедитесь, что дверца бокса закроется.
3. Игнорировать комплектацию. Хороший бокс поставляется с DIN-рейкой, шинами, заглушками для пустых модулей, крепежом и наклейками для маркировки. Дешевый — просто пустая коробка.
4. Покупка «noname» на маркетплейсе. Риск получить бокс из горючего пластика, который вспыхнет от малейшего перегрева. Мы работаем только с проверенными поставщиками, где есть сертификаты на продукцию.

Каждый из этих пунктов — это потерянное время и деньги на объекте.

Собрать надежный и безопасный щит — это не просто купить коробку. Это правильно оценить потребности, предусмотреть развитие и выбрать компоненты, которые не подведут. В нашем каталоге Электрощиты и боксы мы собрали только те модели, которые ставили бы сами.

У вас сложный объект или готовая спецификация? Присылайте ваш бриф на почту. Наша команда подготовит полное коммерческое предложение с проверенной совместимостью всех компонентов и артикулами для вашей 1C. Мы ценим ваше время.

Чек-лист закупки электрощита

Источники

[1] ГОСТ 14254-2015 (IEC 60529:2013). Степени защиты, обеспечиваемые оболочками (Код IP).
