Электрощит: полный гид по выбору и сборке для практика

Сердце любой электросети на объекте — электрощит. Ошибка в его выборе или сборке — это не просто неудобство. Это риск пожара, срыв сроков и удар по репутации мастера.

Мы в EKS Electromarket много лет комплектуем объекты в Москве. Сталкивались с оплавленными корпусами, несовместимыми модулями и подделками под известные бренды. Этот опыт лёг в основу гида. Никакой теории. Только практика, артикулы и готовые решения.

Боль №1: «Собрал щит, а через год всё переделывать»

Типичная ситуация. Прораб сэкономил, купил «аналог» на рынке. Через год автоматы начинают «выбивать» без причины, пластик корпуса желтеет и трескается. Заказчик недоволен.

Причина — в деталях. Некачественный пластик не держит УФ-излучение и перепады температур. Поддельный автомат имеет неверную время-токовую характеристику. Результат — повторный выезд, затраты и потеря доверия.

Решение — выбирать компоненты, а не просто «коробку». Понимать, из чего состоит надёжный электрощит.

Ключевые функции электрощита

1. Распределение. Вводной кабель приходит в щит, а из него энергия расходится по группам: розетки, свет, электроплита.
2. Защита. Автоматические выключатели, УЗО и дифавтоматы защищают линию от перегрузок, а человека — от удара током.
3. Учёт. Здесь же обычно стоит счётчик электроэнергии.

Каждая функция требует своего компонента. Ошиблись с одним — вся система под угрозой.

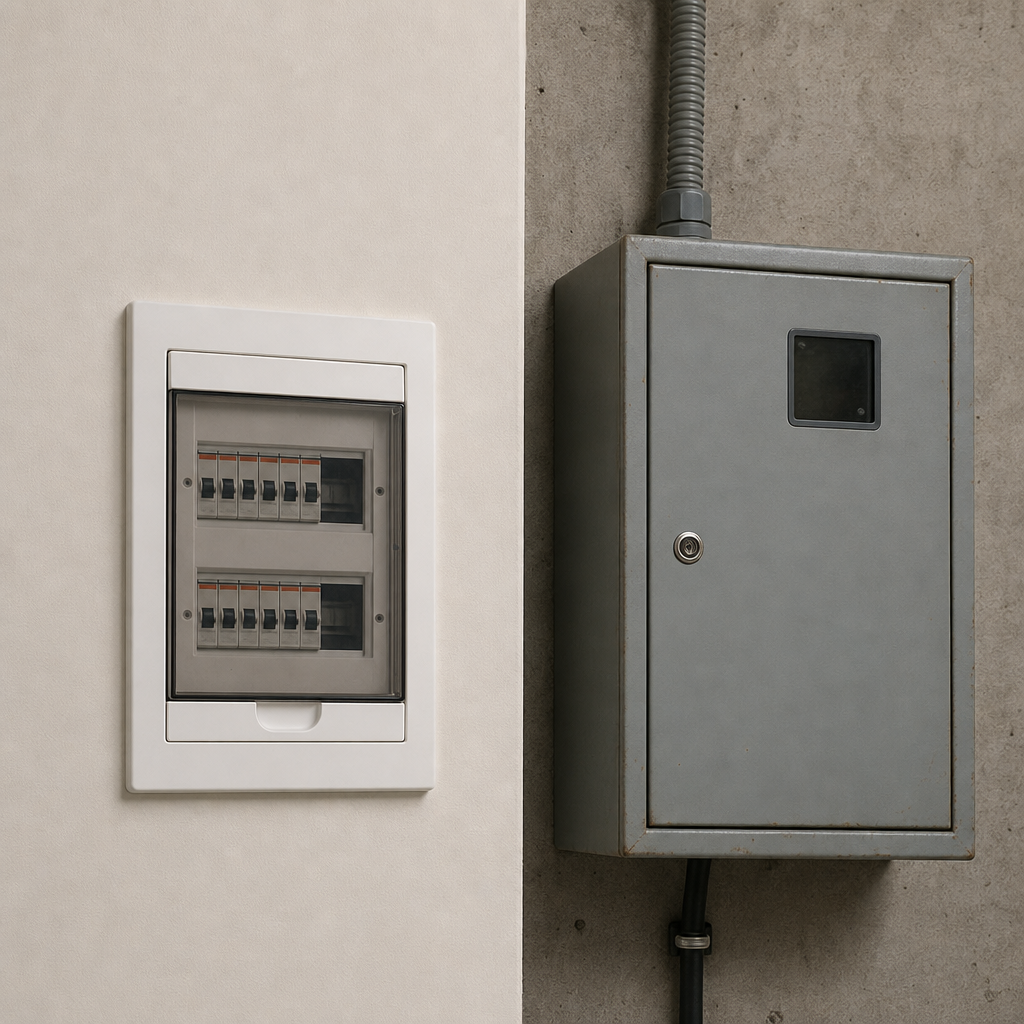

Виды щитов: навесной или встраиваемый? Пластик или металл?

Выбор корпуса — первый шаг. И первая возможность ошибиться.

По типу монтажа: стена решает всё

Электрощит встраиваемый. Монтируется в заранее подготовленную нишу. Идеален для квартир и офисов со скрытой проводкой. Стена — кирпич или бетон.

• Боль: Подготовка ниши в монолите — это ад. Шум, пыль, часы работы перфоратором.
• Решение: Если стены из гипсокартона — задача упрощается. Используйте специальные боксы для полых стен. Для бетона — закладывайте нишу на этапе черновых работ.

Электрощит навесной. Крепится дюбелями прямо на стену. Выбор для гаражей, мастерских, дач, производственных помещений и объектов с открытой проводкой.

• Боль: Выглядит громоздко в жилом интерьере. Собирает пыль.
• Решение: Для технических помещений — это стандарт. Монтаж в разы быстрее. Меньше грязных работ.

По материалу: прочность против эстетики

Металлические щиты. Прочные, долговечные, пожаробезопасные. Часто имеют высокий класс защиты IP. Обязательны для производств и уличной установки.

• Нюанс: Требуют обязательного и качественного заземления корпуса. Любой пробой «фазы» на корпус без заземления превращает щит в ловушку.

Пластиковые щиты. Лёгкие, не ржавеют, диэлектрики (не проводят ток). Современные модели из АБС-пластика не поддерживают горение. Идеальны для квартир и домов.

• Нюанс: Дешёвый пластик на морозе становится хрупким, а на солнце — желтеет. Выбирайте проверенных производителей.

По степени защиты IP: не утопить и не запылить

Код IP показывает, как корпус защищён от пыли (первая цифра) и воды (вторая). Это не маркетинг, это безопасность.

• IP20: Только для сухих, отапливаемых помещений. Коридор в квартире, офис. Защиты от влаги нет.
• IP44: Можно ставить в сырых местах, но без прямого попадания струй воды. Подвал, гараж, под навесом на улице.
• IP65: Полная защита от пыли и от струй воды с любого направления. Автомойки, цеха, открытая уличная установка.

Боль мастера: Поставил щит с IP20 в сыром подвале. Через полгода внутри всё в конденсате и ржавчине, автоматы «глючат». Решение: Всегда соотносить IP щита с условиями на объекте. Для дачного домика или мастерской нужен щит с защитой не ниже IP44.

Размер имеет значение: как рассчитать количество модулей

Модуль — это стандартная ширина одного однополюсного автомата, 18 мм. Щиты маркируются по количеству модулей, которые в них помещаются: 12, 24, 36, 54...

Боль новичка: Купил щит на 12 модулей для однушки. Поместились вводной автомат, счётчик и 3 групповых автомата. А про УЗО, реле напряжения и розетку в щите забыл. Места нет.

Правило закупщика:

1. Посчитайте все необходимые устройства: вводной автомат, УЗО, автоматы на каждую группу, реле напряжения, счётчик и т. д.
2. Сложите все модули.
3. Прибавьте минимум 30% запаса.

Этот запас — ваш главный актив. Он нужен для будущих доработок (бойлер, кондиционер) и для удобства монтажа. В тесном щите кабели заламываются, работать неудобно, охлаждение хуже.

Пример расчёта для двухкомнатной квартиры:

Типовой набор компонентов для квартиры может включать:

• Вводной автомат
• Реле напряжения
• Вводное УЗО или несколько групповых
• Автоматы на группы освещения
• Автоматы на розеточные группы (комнаты, кухня)
• Отдельные автоматы или дифавтоматы на мощную технику: стиральная машина, посудомойка, бойлер, кондиционер.

Суммарно такой набор уже занимает около 18–20 модулей. Добавив необходимый запас в 30-50%, получаем, что нужен щит минимум на 24, а лучше на 36 модулей.

Анатомия щита: что скрывается за дверцей

Корпус — это только начало. Начинка решает, будет ли система работать как часы или доставлять проблемы.

• DIN-рейка: Стальной профиль, на который крепятся все модульные устройства. Основа основ.
• Автоматический выключатель (АВ): Защищает кабель от перегрузки и короткого замыкания. Не защищает человека от удара током.
• Устройство защитного отключения (УЗО): Сравнивает ток в «фазе» и «ноле». При утечке (например, через тело человека) мгновенно отключает линию. Работает только в паре с автоматом.
• Дифференциальный автомат (АВДТ): Гибрид УЗО и АВ в одном корпусе. Экономит место в щите, но при срабатывании непонятно, причина в утечке или перегрузке.
• Шины N и PE: Планки для подключения нулевых (N) и заземляющих (PE) проводников. В современном щите их должно быть две, раздельные.
• Кросс-модуль: Распределительный блок. Профессиональное решение для аккуратного и безопасного распределения «фазы», «ноля» и «земли» от вводного кабеля на несколько УЗО. Убирает «спагетти» из перемычек.

Сценарий закупки: щит для мастерской на даче

Разберём реальную задачу. Нужен щит для небольшой мастерской в неотапливаемом дачном домике. Проводка будет наружная, в кабель-каналах. Влажность и пыль присутствуют.

1. Проблема: Нужен недорогой, но надёжный щит, который переживёт зиму и не боится пыли от столярных работ. Монтаж нужно сделать быстро.
2. Причина: Внутренний монтаж исключён — стены деревянные. Требуется защита от пыли и влаги. Нужен запас места под станки.
3. Критерий выбора: Навесной, пластиковый, IP не ниже 44, модулей с запасом (36).

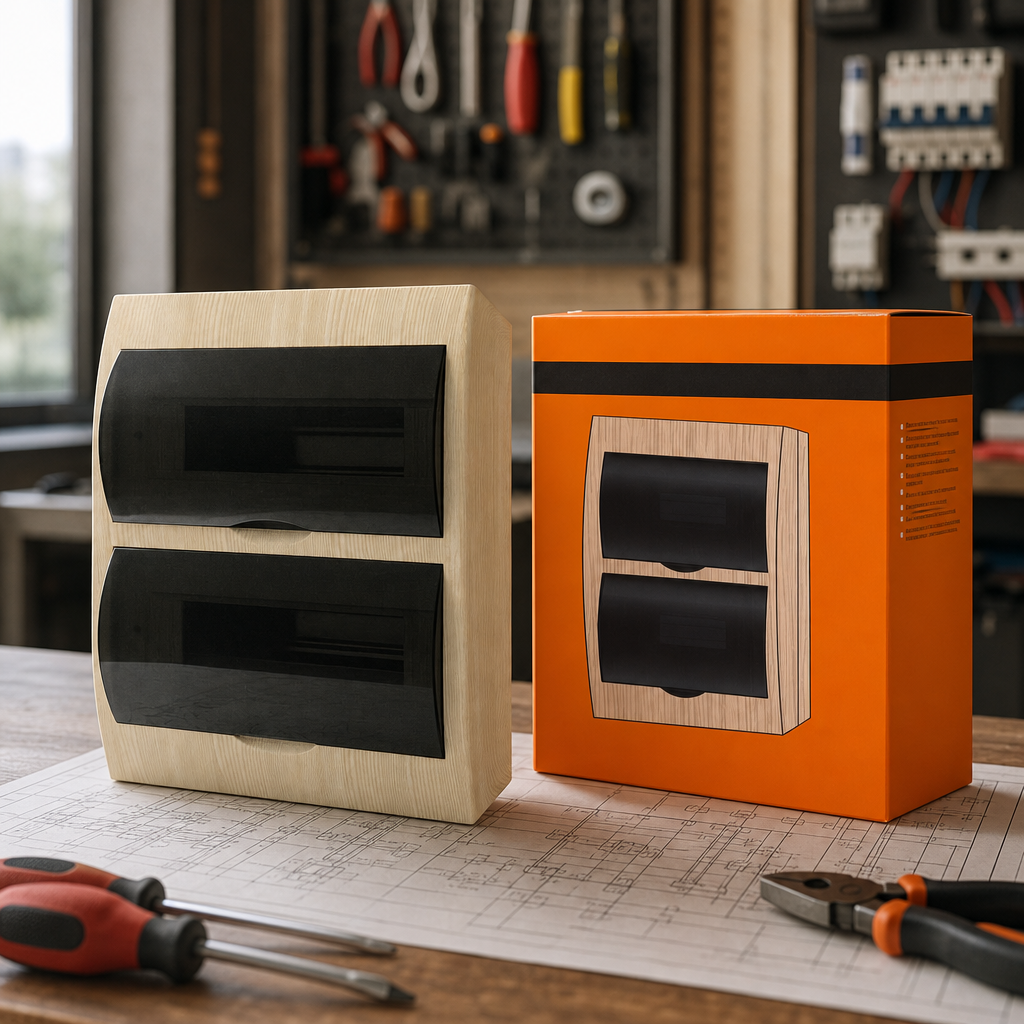

4. Конкретный продукт: SQ0901-0027 Бокс пластиковый ТДМ на 36 автоматов наружной установки сосна. Цвет «сосна» — бонус для деревянных стен. Пластик не ржавеет. IP54 — отличная защита от пыли и брызг. 36 модулей — хватит на всё с запасом.
5. Альтернатива: Металлический щит с таким же IP. Будет дороже и потребует отдельного внимания к заземлению корпуса.

Топ-3 ошибки при сборке щита, которые стоят денег

Наш опыт на объектах Москвы показывает, что одни и те же грабли пользуются популярностью.

Ошибка 1: Экономия на корпусе. Купить дорогие автоматы и поставить их в безымянный щит из хрупкого пластика. Итог: DIN-рейка гнётся, дверца отваливается, при затяжке клемм корпус трескается.

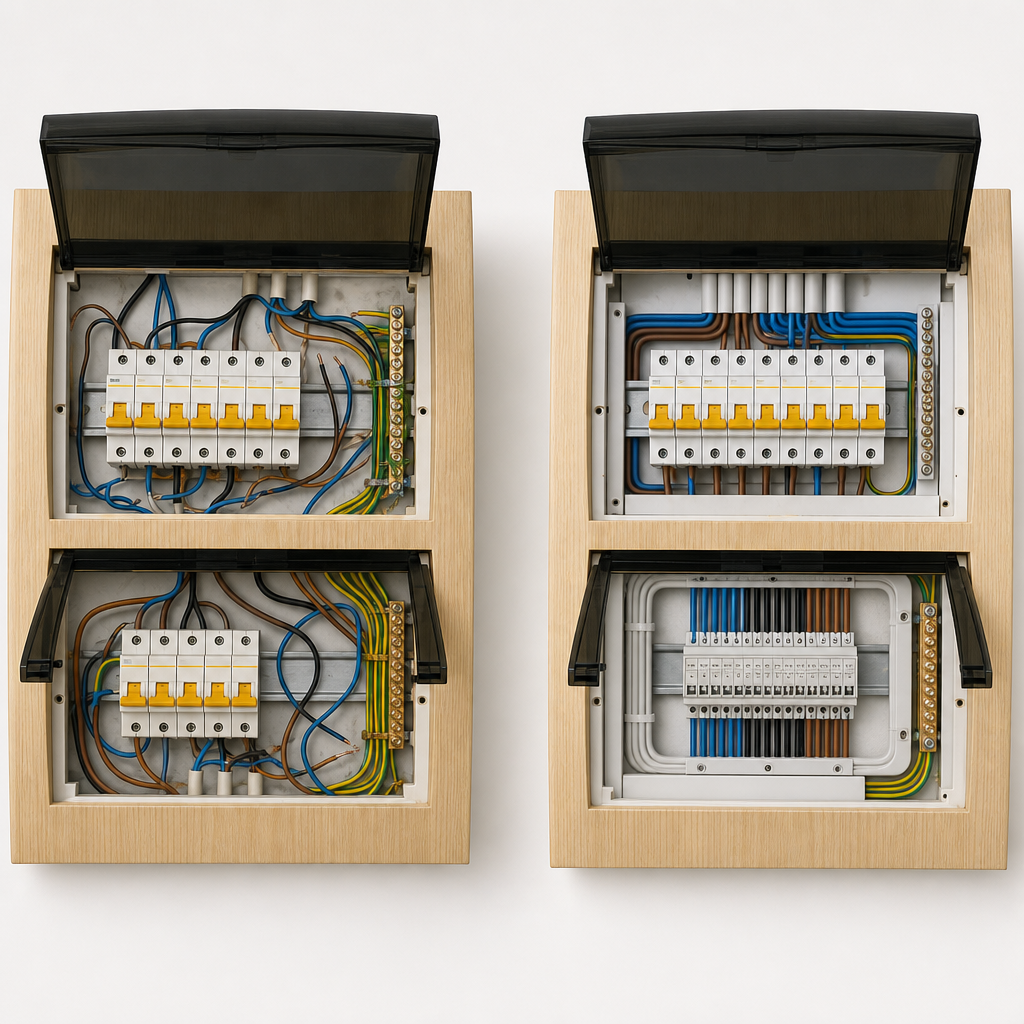

Ошибка 2: «Спагетти» из проводов. Отсутствие маркировки, хаотичное переплетение проводов, перемычки из обрезков. Через год найти нужную линию для отключения невозможно. Диагностика неисправности превращается в квест.

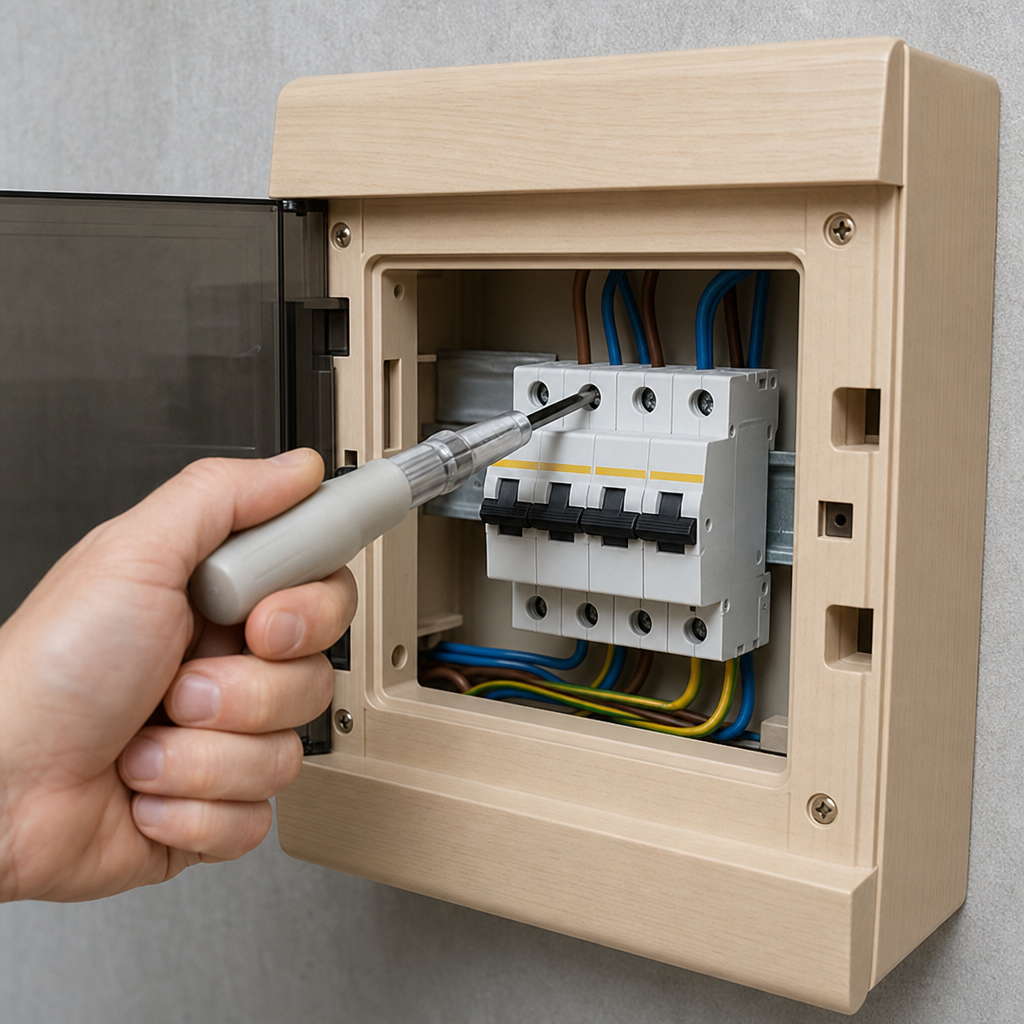

Ошибка 3: Неправильная затяжка контактов. Слабая затяжка — контакт греется, плавит изоляцию и корпус автомата. Это прямая дорога к пожару. Слишком сильная — срыв резьбы на клемме или повреждение жилы кабеля. Решение: Использовать динамометрическую отвёртку. Производители автоматики всегда указывают нужный момент затяжки (Н·м) на корпусе устройства.

Чек-лист закупки для квартиры (2 комнаты, 55 м²)

Эта таблица — готовый список для закупки. Составлен на основе десятков реальных смет. Артикулы для примера, но логика универсальна.

Это не догма, а база. Но с таким списком вы уже не выглядите в глазах продавца новичком. Вы знаете, что вам нужно.

Репутация профессионала складывается из таких деталей, как грамотно собранный электрощит. Это ваша визитная карточка, которая молча говорит о квалификации громче любых слов. Не идите на компромиссы в вопросах безопасности и надёжности.
