DIN-рейка и шины: скелет вашего электрощита. Собираем без ошибок

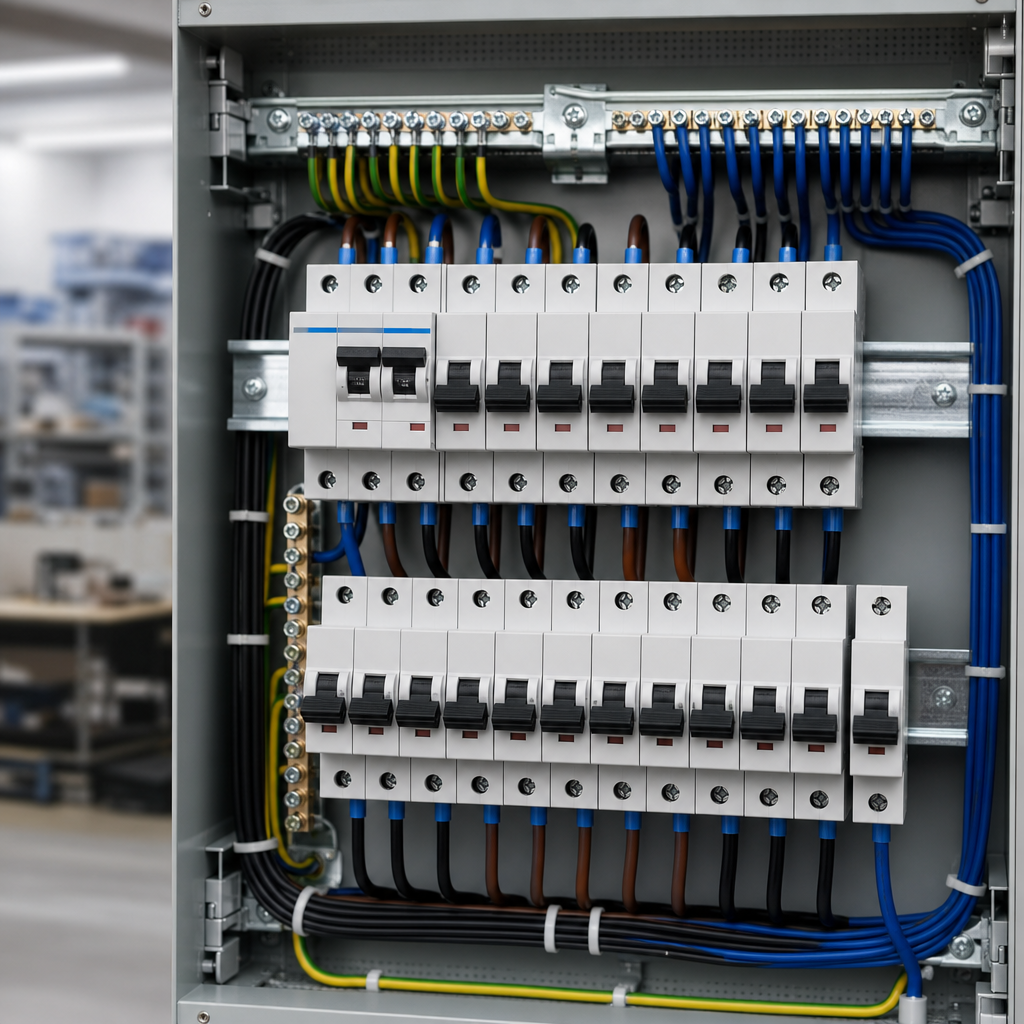

Плохо собранный щит — это бомба замедленного действия. А детонатором часто служат мелочи, на которых сэкономили. Например, кривая din рейка, на которой автоматы стоят вразнобой.

Гудит, греется, что-то отходит. Знакомо? Причина часто не в дорогих автоматах, а в «скелете» щита: рейках и шинах. Они отвечают за механическую прочность и надёжность контактов.

Давайте разберёмся в этих компонентах раз и навсегда. Без теории, только практика. Боль → решение → артикул.

Что такое DIN-рейка и почему она — основа основ

Боль: Купил щит, а автоматы болтаются. Или рейка гнётся под весом контактора. Щит закрывается с трудом, модули цепляют за дверцу.

Причина: Экономия на металле. Производитель поставил рейку из «фольги» толщиной 0.8 мм вместо нормальной стали 1.0-1.2 мм. Она не держит геометрию и нагрузку.

Критерий выбора — три параметра: профиль, материал и перфорация.

Профиль TH35: универсальный солдат

Это стандарт де-факто для 99% задач. Омега-образный профиль шириной 35 мм. Именно под него сделано всё модульное оборудование: автоматы, УЗО, реле.

Бывает двух видов по глубине:

1. TH35x7.5 мм: Самый ходовой. Для автоматов, УЗО, кросс-модулей.
2. TH35x15 мм: Увеличенная глубина. Нужна для монтажа тяжёлых контакторов или когда нужно проложить провода за модулями.

Материал — только оцинкованная сталь. Она защищена от коррозии и достаточно жёсткая. Все рейки должны соответствовать размерам по ГОСТ Р МЭК 60715-2003 [1].

Профили G32 и C20: редкие гости

G-образный и С-образный профили. Встречаются в старых промышленных установках или для специфических клеммников. В современном квартирном и офисном щите вы их не увидите. Не забивайте голову.

Перфорация: нужна или нет?

Боль: Сверлить рейку в тесном корпусе щита — то ещё удовольствие. Летит стружка, можно повредить корпус.

Решение: Перфорированная din рейка. В ней уже есть готовые отверстия. Крепится на штатные места в щите или на любую ровную поверхность саморезами.

Есть нюанс. Неперфорированная рейка жёстче. Если ставите тяжёлый силовой трансформатор или несколько контакторов в ряд, лучше взять сплошную. И аккуратно просверлить по месту.

Резюме-артикул блока:

• Боль: Автоматы не сидят плотно, рейка прогибается.
• Решение: Для 99% задач в жилых и офисных щитах — стальная оцинкованная din рейка TH35x7.5 мм, толщиной не менее 1 мм, с перфорацией.
• Конкретный продукт: Рейка DIN 35х7.5мм перфорированная 1м IEK

Шины. Кровеносная система щита

Рейка — это скелет. Шины — артерии и вены. Путаница в них приводит к коротким замыканиям и ложным срабатываниям защиты.

Нулевая шина (N) и шина заземления (PE): не путать!

Боль: Собрал щит, а дифавтомат или УЗО постоянно выбивает без нагрузки. Или корпус стиральной машины «бьёт током».

Причина: Перепутали «ноль» (рабочий нулевой проводник N) и «землю» (защитный проводник PE). Или посадили оба на одну шину. Это грубейшее нарушение правил и прямая угроза безопасности.

Решение: Разделяем потоки. В современном щите всегда должно быть две шины.

Нулевая шина (N) — синяя, на изоляторах

Собирает все нулевые провода от групповых линий. Через неё течёт рабочий ток.

Поэтому её обязательно устанавливают на диэлектрические изоляторы. Её контакт с металлическим корпусом щита недопустим, так как приведёт к утечке тока и срабатыванию УЗО.

Как выбрать? По количеству автоматов. Всегда берите с запасом в 2-4 отверстия на будущее.

• Конкретный продукт: Шина N нулевая на DIN-изоляторе 10 отв.

Шина заземления (PE) — жёлто-зелёная, на корпусе

Собирает все провода заземления (PE, жёлто-зелёные). Её задача — защита. В случае пробоя изоляции на корпус прибора, она отводит ток на землю, вызывая срабатывание автомата.

Эта шина, наоборот, должна иметь надёжный металлический контакт с корпусом щита. Часто она крепится прямо на din рейка или специальный кронштейн.

Как выбрать? Аналогично нулевой — по числу групп, с запасом.

• Конкретный продукт: Шина PE заземления на DIN-рейку 8х12мм 12 отв.

Резюме-артикул блока:

• Боль: Путаница с «нулём» и «землёй», ложные срабатывания защиты.
• Решение: Использовать две раздельные шины. Синюю (N) на изоляторе, жёлто-зелёную (PE) — с креплением к корпусу щита.
• Конкретный продукт: Комплект шин N/PE для щитов в корпусе

Гребенчатая шина (гребёнка). Скорость и надёжность

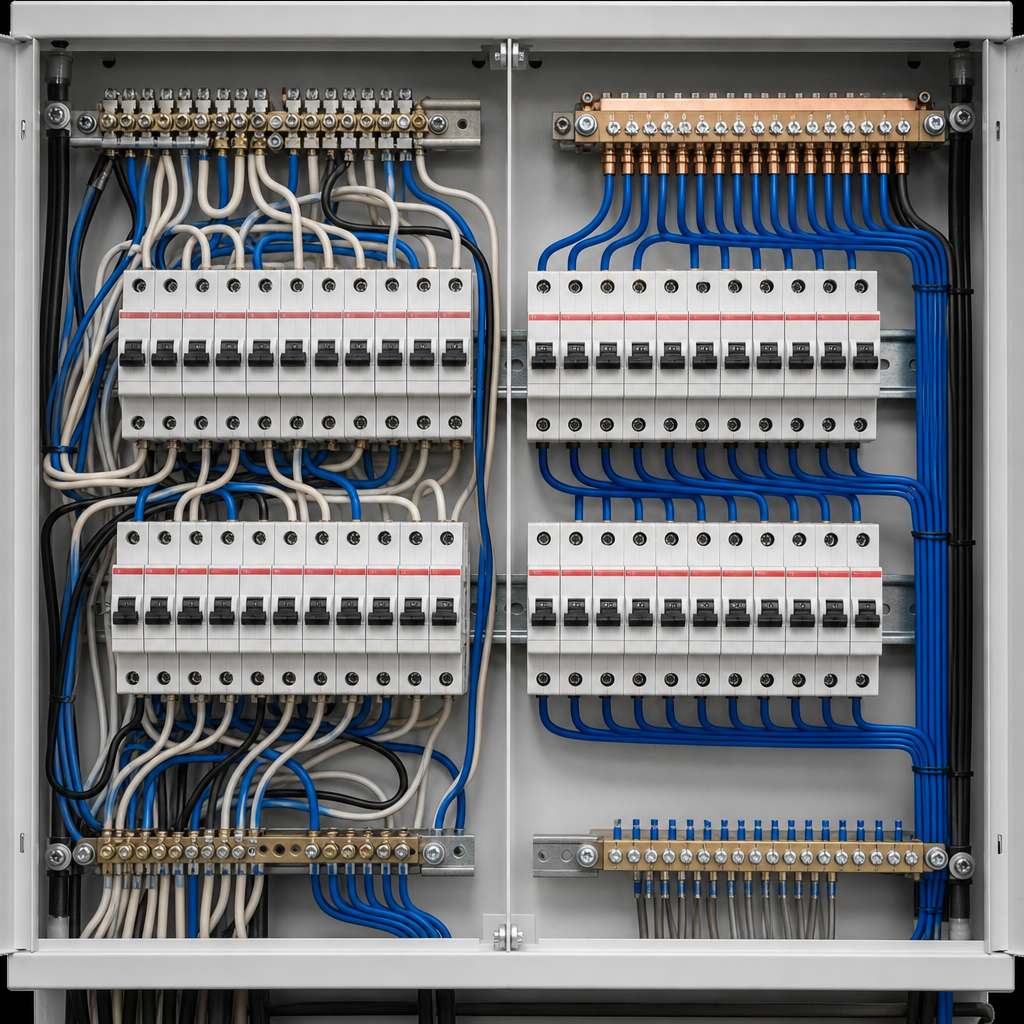

Боль: Делать 15-20 перемычек из провода ПВ-3 — долго и муторно. А одна плохо зажатая перемычка — это гарантированный нагрев, оплавление изоляции и потенциальный пожар.

Причина: Человеческий фактор. Провод недожат. Или жилы распушились и часть не попала в зажим. Контакт плохой, сопротивление растёт, место соединения греется.

Решение: Гребенчатая шина. Это литая медная пластина в изолированном корпусе, которая соединяет автоматы быстро и с гарантированным качеством контакта.

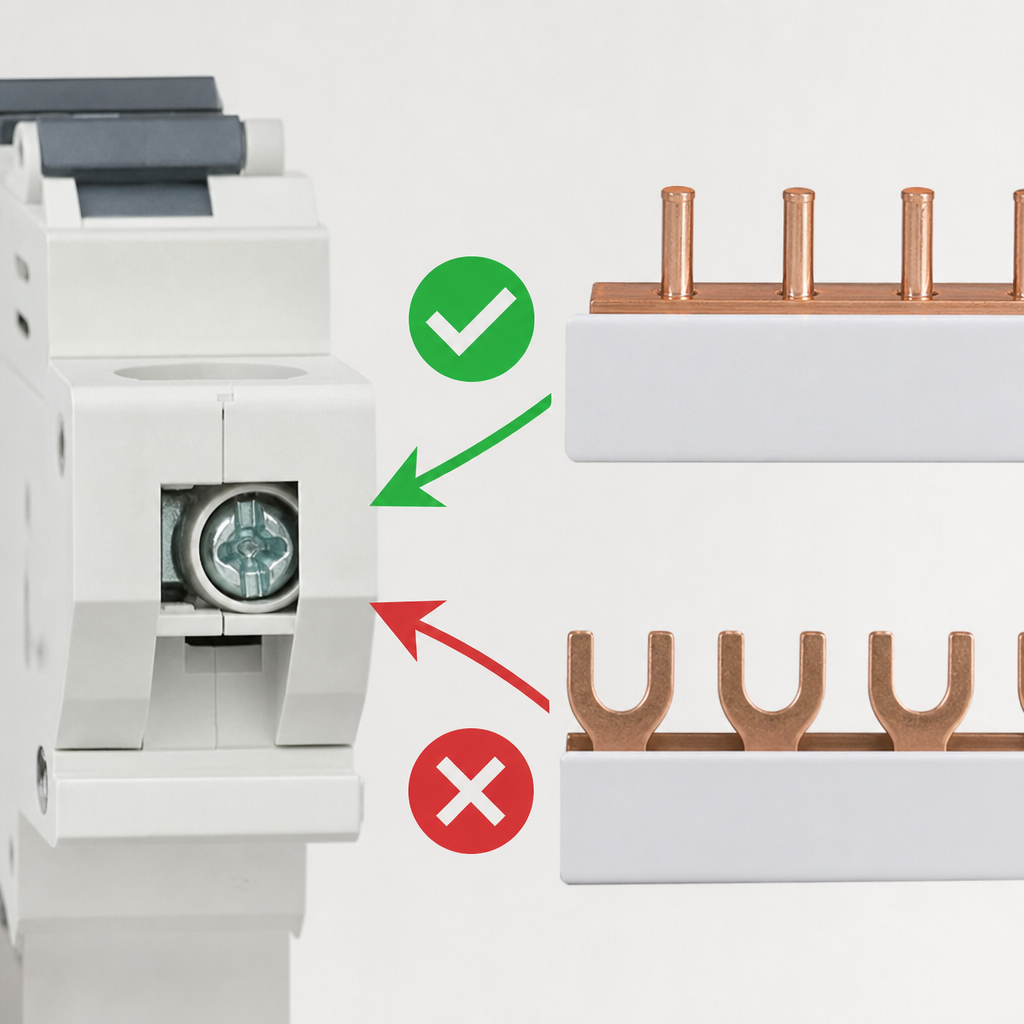

Тип PIN (штырь) vs. FORK (вилка)

Это главный критерий выбора. От него зависит, подойдёт ли шина к вашим автоматам.

• PIN (штырь): Универсальный вариант. Штыревой контакт входит в любую стандартную клемму автомата. Подходит для 95% автоматов на рынке (IEK, EKF, ABB Basic M, Legrand DX3).
• FORK (вилка): Для автоматов, имеющих специальную двойную клемму. Позволяет одновременно подключить и «вилку» шины, и вводной провод. В обычную клемму не влезет.

Наш опыт: Не знаете, какая клемма у автомата? Берите PIN — не ошибётесь.

Как выбрать гребёнку по числу полюсов и номиналу

• Полюсность: 1P (для однополюсных), 2P (для двухполюсных автоматов или дифавтоматов), 3P (для трёхфазных нагрузок).
• Номинальный ток: 63А, 80А, 100А. Шина должна быть рассчитана на ток не меньше, чем номинал вводного автомата, который её питает.
• Длина: Продаются рейками на 1 метр (примерно 54-56 модулей). Просто отрезаете нужную длину ножовкой по металлу. Края изолируете специальными заглушками.

Резюме-артикул блока:

• Боль: Долго монтировать перемычки, риск плохого контакта и перегрева.
• Решение: Использовать гребенчатую шину типа PIN, рассчитанную на нужный ток и число полюсов.
• Конкретный продукт: Шина соединительная PIN 1P 12 модулей 63А IEK

Практика сборки: типичные ошибки и решения

На этом обжигался каждый второй. Вот три грабли, на которые наступают чаще всего при закупке.

Ошибка №1: Рейка гнётся, как фольга

Как проверить: Прямо в магазине возьмите отрезок рейки и попробуйте согнуть руками. Хорошая рейка из стали толщиной 1.0-1.2 мм почти не поддастся. Если гнётся легко — это сталь 0.8 мм. Не берите.

Наш опыт: Дешёвые noname-рейки провисают под весом 10-12 автоматов. В итоге модули стоят криво, а клеммы гребёнки испытывают изламывающую нагрузку.

Ошибка №2: Несовместимость шины и автомата

Как проверить: Посмотрите на клемму автомата. Если там один винт — ваш выбор только шина PIN. Если два винта и специальный паз (обычно у дорогих серий типа ABB S200) — можно и PIN, и FORK.

Наш опыт: Монтажник купил дорогую гребёнку FORK для бюджетных автоматов. Итог — потерянное время, пришлось ехать менять. «Вилка» просто не влезла в клемму.

Ошибка №3: Не хватает места на нулевой шине

Как проверить: Перед закупкой посчитайте количество отходящих линий (розеточные группы, свет). На каждую группу нужен один нулевой провод, то есть одно отверстие в шине N. Плюс одно отверстие на ввод. Всегда берите шину с запасом 20-30%.

Наш опыт: Экономят, берут шину на 8 отверстий в щит на 12 модулей. Потом начинают «сажать» по два-три провода в одну клемму. Это грубейшее нарушение ПУЭ и прямой путь к отгоранию «нуля».

Готовый список для щита в типовой квартире

Чтобы вы не тратили время, мы собрали базовый комплект для сборки щита на 24 модуля в средней двухкомнатной квартире. Цены ориентировочные и могут меняться.

Правильно подобранная din рейка и шины — не мелочь, а фундамент безопасности и надёжности вашего объекта. Это профессиональный подход.

Не экономьте на скелете. Криво собранный щит на плохих комплектующих — это мина замедленного действия, которую вы оставляете заказчику. Ваша репутация стоит дороже сэкономленных 300 рублей.

Весь необходимый крепёж и коммутацию для щитов можно найти в нашем разделе каталога Электрощиты и боксы. Если есть вопросы по совместимости — наши менеджеры, такие же практики, помогут собрать заказ без ошибок и переделок.

Источники

[1] ГОСТ Р МЭК 60715-2003. Аппаратура коммутационная и аппаратура управления низковольтная. Установка и монтаж на несущих рейках для механического крепления аппаратов.
