Компьютерная розетка и слаботочная линия: как закупать узлы без потери скорости

Компьютерная розетка на объекте — не просто кусок пластика, а узел, режущий или сохраняющий пропускную способность сети. Клиент платит провайдеру за гигабит, а по факту получает 100 Мбит/с из-за кривого монтажа или дешевого механизма.

Мы в EKS Electromarket комплектуем объекты больше 10 лет. Регулярно видим, как слаботочка фонит от силовых трасс, а контакты выгорают от питания камер. Рассказываем, как подбирать модули, чтобы не переделывать сеть после чистовой отделки.

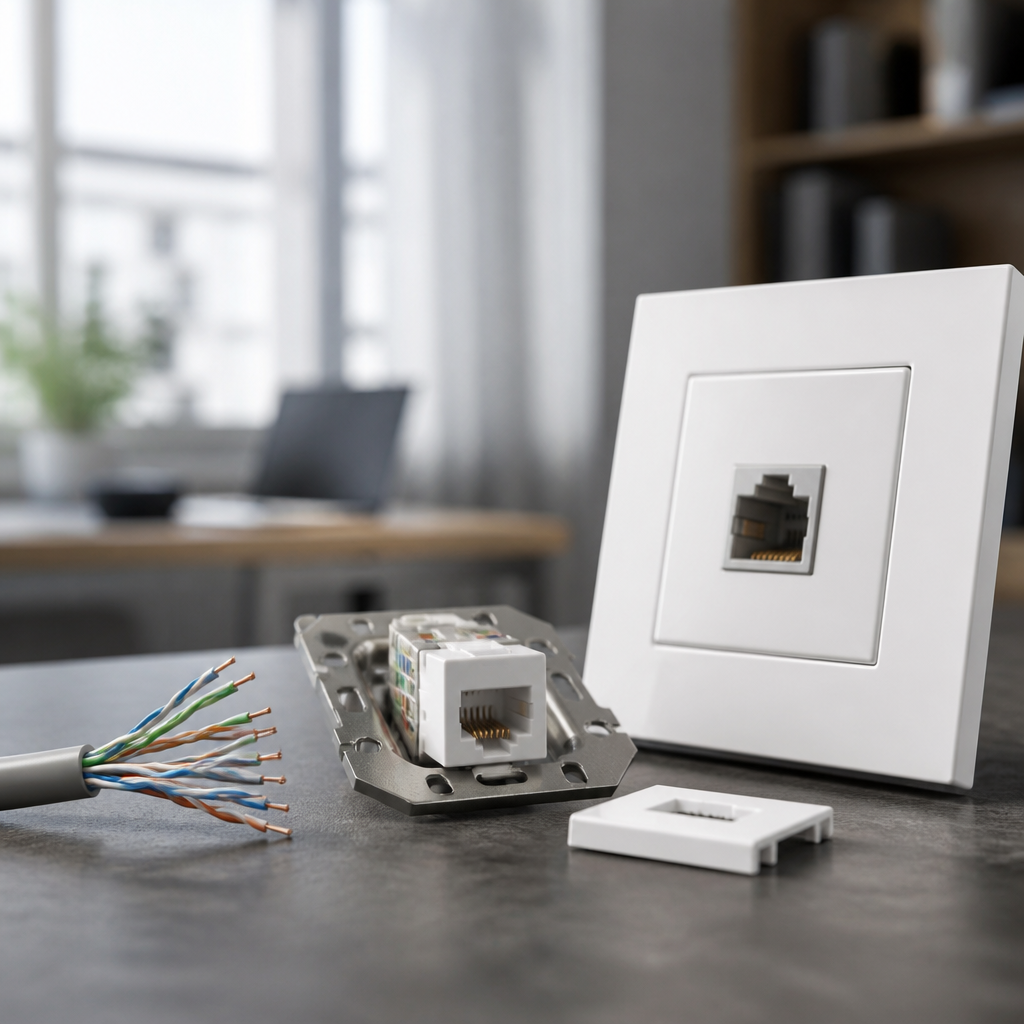

Что такое компьютерная розетка (RJ-45) и где скрыт подвох

В профессиональной среде то, что называют RJ-45, маркируется как разъем 8P8C (8 позиций, 8 контактов). Для гигабитной сети нужны все 8 токопроводящих жил (калибр 22–26 AWG).

Телефонная розетка — это разъем RJ-11. У нее 4 или 6 контактов. Частая ошибка — втыкать коннектор от телефона (RJ-11) в компьютерный порт (8P8C). Он влезет, но пластик обожмет крайние контакты RJ-45, и они деформируются. Когда клиент позже вставит туда патч-корд для ПК, гигабита уже не будет.

Мы на объектах давно ушли от компромиссов. Если нужна и сеть, и телефон, ставим двойные рамки или комбинированные розетки.

Чек-лист закупки: Базовые точки подключения

Боль слаботочки: пересечение с 220V и заземление экрана

Типичная ситуация от отделочников: «витая пара» и ВВГнг(А)-LS лежат в одной штробе.

По правилам проектирования расстояние между силовой проводкой и неэкранированной слаботочкой должно быть не менее 20 см. Параллельная прокладка вплотную создает перекрестные помехи (NEXT). Скорость пакетов падает, пинг растет.

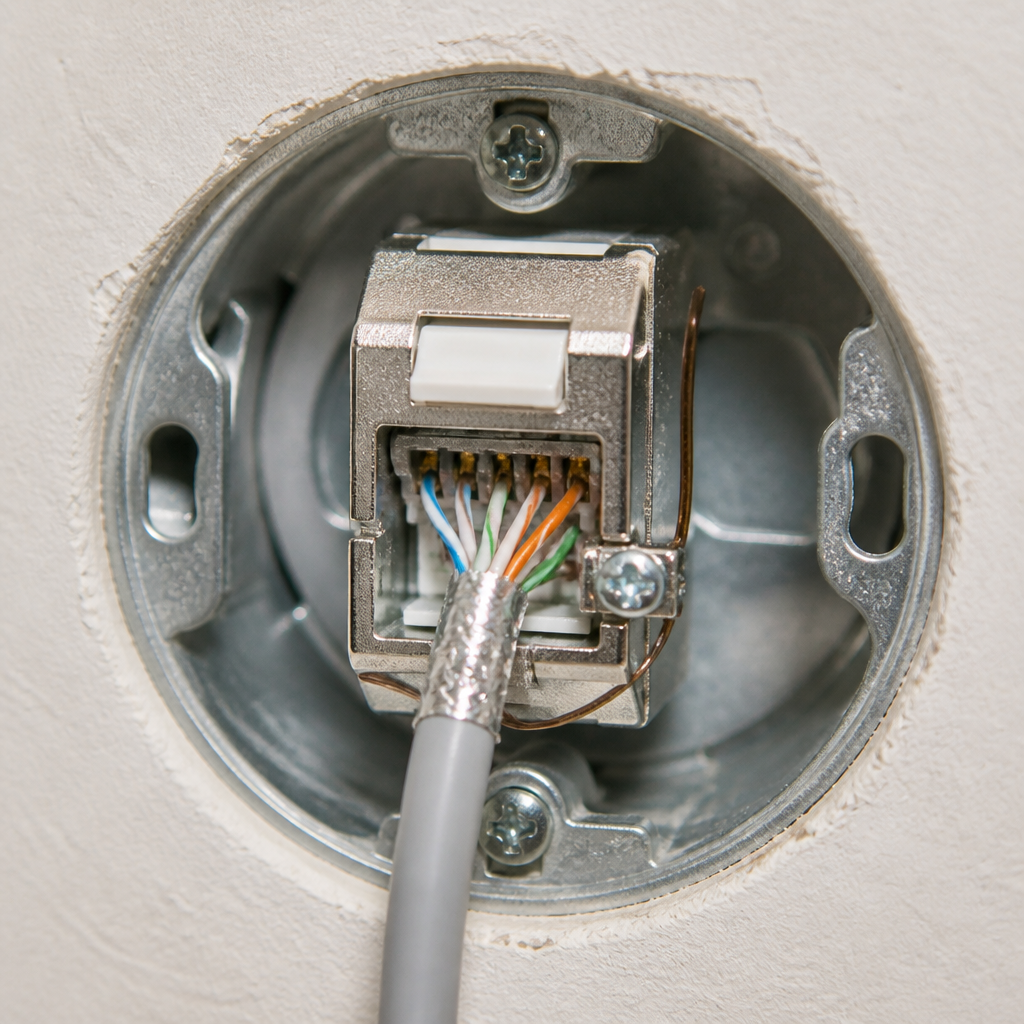

Если разнести трассы нельзя, спасает экранированный кабель (FTP) и экранированная компьютерная розетка. Но тут кроется главная ловушка. Экранированная розетка без подключенного экранированного патч-корда и без заземления контура в щитке — это антенна. Она не отводит наводки, а собирает их со всего помещения.

Чек-лист закупки: Монтаж при соседстве с 220V

Категории и PoE: почему горят контакты

Для квартир базовым стандартом остается Cat 5e. Полоса пропускания до 100 МГц дает скорость до 1 Гбит/с на дистанции до 100 метров [1]. Для офисов, камер видеонаблюдения и точек доступа Wi-Fi берем Cat 6. Это уже 250 МГц и поддержка 10 Гбит/с на коротких участках (до 37–55 м).

Проблема наступает при передаче питания по сети — PoE (Power over Ethernet). Современные стандарты передают до 90 Вт мощности. Слаботочные контакты бюджетных линеек не рассчитаны на такие токи. При отключении патч-корда под нагрузкой возникает микроискра. Дешевое покрытие выгорает, контакты окисляются.

Решение: под PoE-оборудование закупаем механизмы с позолотой контактов (50 micro-inches). Они держат циклы переподключения и не греются.

Чек-лист закупки: Гигабит и PoE

Инструменты и монтаж: LSA-нож против Toolless модулей

Старая школа привыкла к IDC-контактам и сенсорному кросс-ножу LSA-PLUS. Ударил ножом — жила прорезала изоляцию и села в паз. Если монтажник использует плоскую отвертку или канцелярский нож, он разгибает IDC-контакты. Волновое сопротивление (норма 100 Ом) нарушается, сеть работает нестабильно.

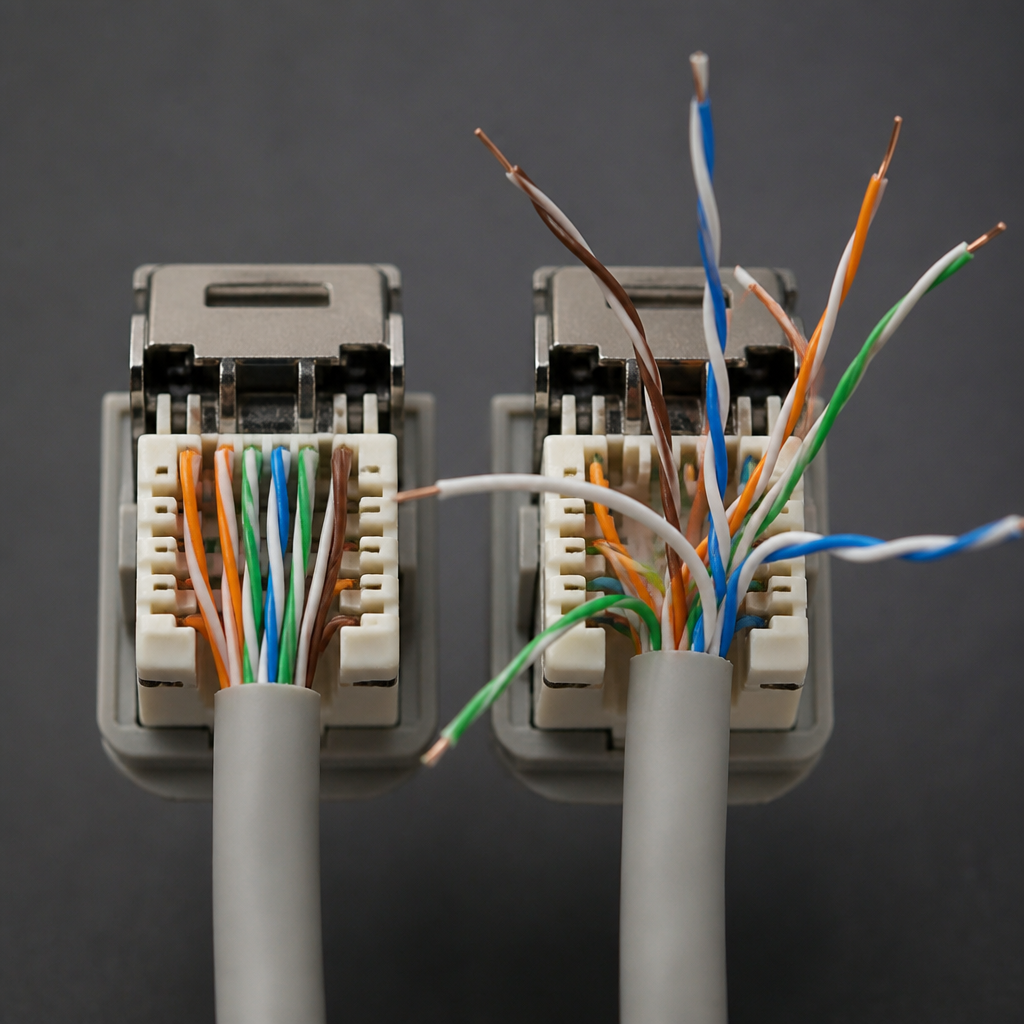

Вторая критическая ошибка — длина расплетения пар. При заделке в розетку жилы Cat 5e можно расплетать максимум на 13 мм. Для Cat 6 норматив жестче — всего 6 мм [2]. Размотаете на 3-4 сантиметра — получите падение скорости до 100 Мбит/с из-за наводок.

Мы рекомендуем использовать безинструментальные модули (Toolless Keystone). Это экономит часы работы на крупных объектах. Процесс прост:

1. Зачистили внешнюю изоляцию стриппером.
2. Завели жилы в направляющую крышку по цветам.
3. Закрыли крышку до щелчка — механизм сам прорезал изоляцию с нужным усилием.

Чек-лист закупки: Удобный монтаж

Цветовые схемы распиновки: T568A или T568B

На каждом качественном механизме есть наклейка с цветовой схемой. Существуют два стандарта расшивки витой пары. В России де-факто прижился американский стандарт ANSI/TIA/EIA-568-B [3].

Мы всегда кроссируем жилы по схеме «B» (оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый). Главное правило: схема должна быть идентичной и на стороне розетки, и на стороне патч-панели в щите.

Грамотный подбор слаботочки защищает от рекламаций. Дешевая розетка сэкономит 200 рублей в смете, но заберет день работы на поиск обрыва и замену механизма.

Если вам нужно укомплектовать объект, где сеть должна работать без просадок, переходите в раздел Розетки и выключатели. Мы держим на складе только те серии, которые сами ставили на объекты и тестировали LAN-тестерами. Никаких «серых» поставок — только механизмы, соответствующие ГОСТ Р 53246-2008 [4] и заявленным категориям пропускания.
