Розетка с заземлением: безопасность и надежность для вашего дома
Клиент звонит в панике: на корпусе стиральной машины бьет током. Приезжаем на объект. Снимаем рамку. Механизм оплавлен, заземляющего провода нет, а вместо него стоит перемычка на «ноль». Типичная картина для недобросовестного ремонта.
Обычная розетка с заземлением — это единственный барьер между фазой 220 В и человеком при пробое изоляции. Разберем, как выбрать механизмы, чтобы не спалить технику и не переделывать отделку через год. Мы тоже сталкивались с подобными ошибками, поэтому выработали строгие стандарты комплектации объектов.
Физика процесса: почему горят приборы и отгорает «ноль»
Полноценная защита требует трех проводов в кабеле ВВГнг(А)-LS. По ГОСТ Р 50462-2009 их цветовая маркировка строгая: фазный провод (L) — коричневый, черный или белый; рабочая нейтраль (N) — синий; защитная «земля» (PE-проводник) — желто-зеленый.
Это стандарт формы и конструкции CEE 7/4. В среде монтажников он известен как Schuko («Шуко»). В России он закреплен в ГОСТ IEC 60884-1-2013 [1].

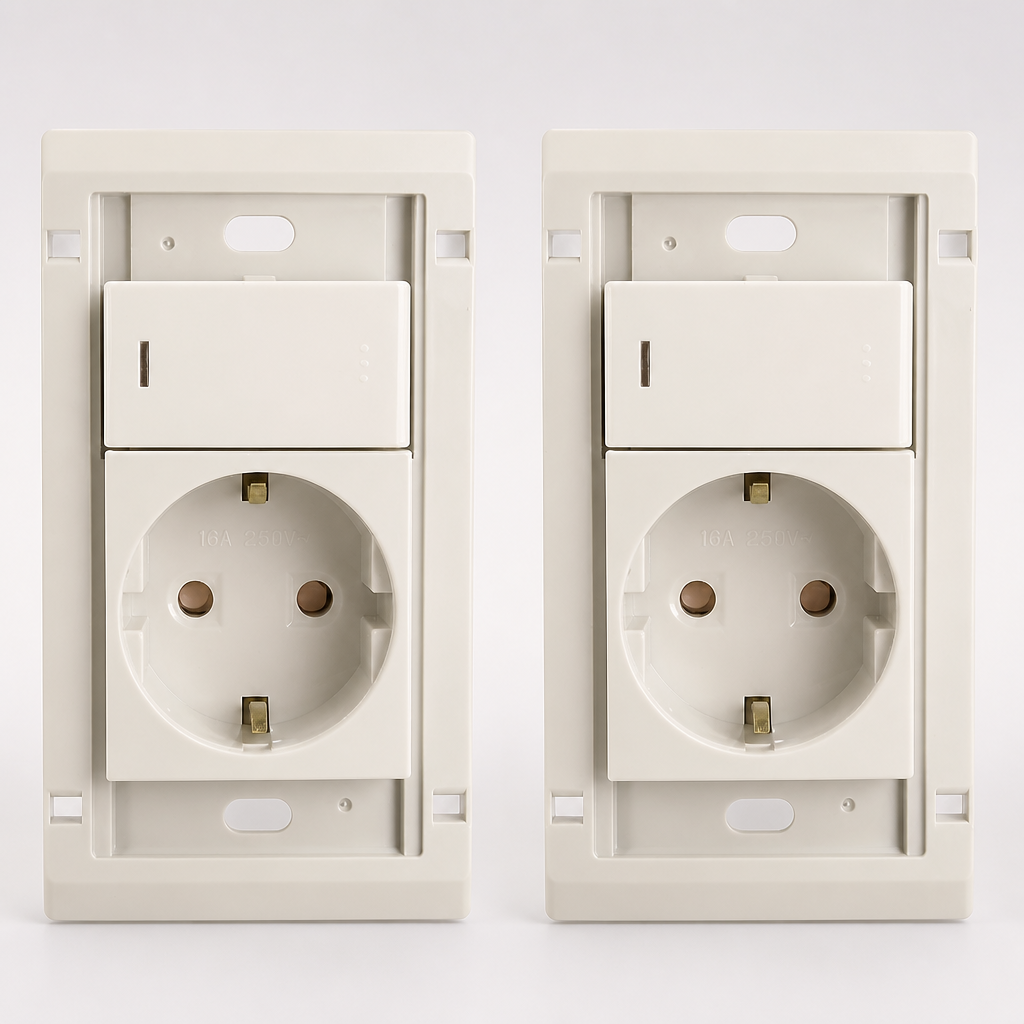

Главная проблема старых объектов — попытка обойти физику. Мастера устанавливают перемычку прямо в подрозетнике, соединяя рабочий «ноль» и PE-контакт. Это категорически запрещенное «зануление».
Если отгорает «ноль» в этажном щитке, ток идет по наименьшему сопротивлению. Защитные усики передают потенциал на вилку. Итог: на металлическом корпусе посудомойки или холодильника появляется фазное напряжение 220 В. Это смертельно опасно.
Чек-лист закупки: базовая комплектация
| Задача | Решение | Категория в каталоге |
|---|---|---|
| Выбор стандарта | Только механизмы типа Schuko (CEE 7/4) | Розетки и выключатели |
| Кабель для розеточных групп | ВВГнг(А)-LS 3x2.5 мм² | Кабельная продукция |
Старый фонд: как ставить механизмы в двужильную сеть
В 70% старых домов («хрущевки», система заземления TN-C) третьего провода нет. Многие подрядчики из-за этого устанавливают обычные механизмы без боковых заземляющих контактов. Это ошибка планирования.
Мы всегда закладываем розетки Schuko, даже если потенциал земли пока не к чему подключить. Управляющая компания со временем проведет модернизацию стояков до системы TN-C-S. Вам не придется нарушать чистовую отделку и менять фурнитуру.
Как защитить сеть прямо сейчас? Ставим механизм с PE-контактом, но заземляющую клемму оставляем пустой. Никаких перемычек. В щиток обязательно устанавливаем УЗО (устройство защитного отключения) или дифавтомат с током утечки 10–30 мА. Это надежная временная мера защиты при пробое на корпус.
Чек-лист закупки: решения для старого фонда
| Оборудование | Назначение | Цена / Сегмент |
|---|---|---|
| Розетки Schuko (без подключения PE) | Задел под будущую реконструкцию сети | Средний сегмент: 300–800 руб. |
| Дифавтомат / УЗО 30 мА | Защита человека при отсутствии контура заземления | По номиналу вводной группы |
Механика: клеммы, пиковая нагрузка и деформация «усиков»
На упаковке стандарта указано: 16 А, 250 В. По паспорту это предельная суммарная мощность до 3,52 кВт [2]. Заказчик видит цифры и включает в одну линию духовой шкаф и проточный водонагреватель. Через месяц суппорт плавится.
Пиковая мощность и длительная непрерывная нагрузка — разные вещи. Чтобы термостойкий поликарбонат не деградировал, постоянная нагрузка не должна превышать 2,8–3,0 кВт.

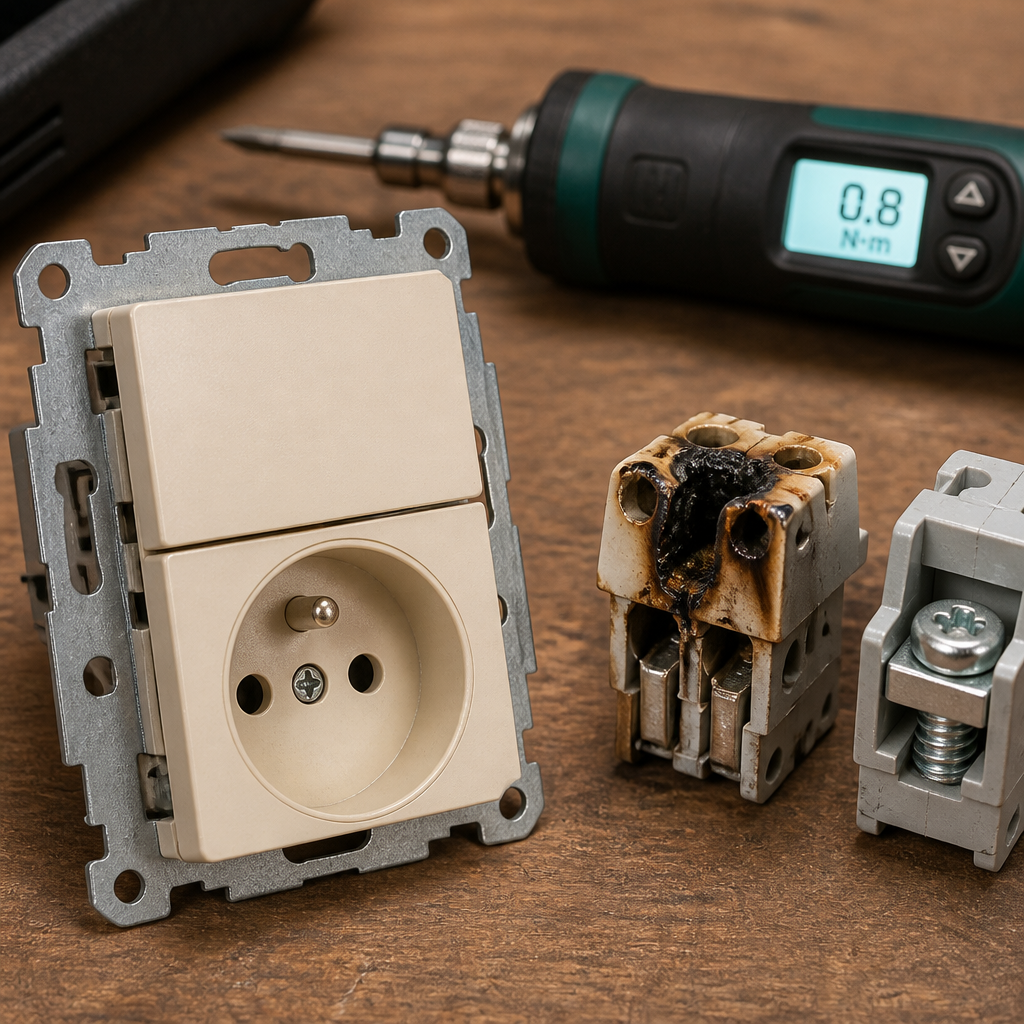

Второй подводный камень — тип зажима клемм. Для мощных приборов мы используем винтовой зажим. Пружинные клеммы (Push-in) экономят время сборки шлейфов, но при регулярной нагрузке под 16 А и малейшем окислении провода начинают греться. Винт надежнее. Главное — протягивать его с моментом 0,5–0,8 Н·м [3]. Через год эксплуатации необходима контрольная подтяжка.
Третья скрытая проблема — боковые защитные усики. Бюджетные серии (за 120–250 руб.) часто экономят на сплавах. После подключения тугой вилки от перфоратора усики отгибаются, и заземляющий контакт пропадает. Без замеров этот дефект обнаружить невозможно.

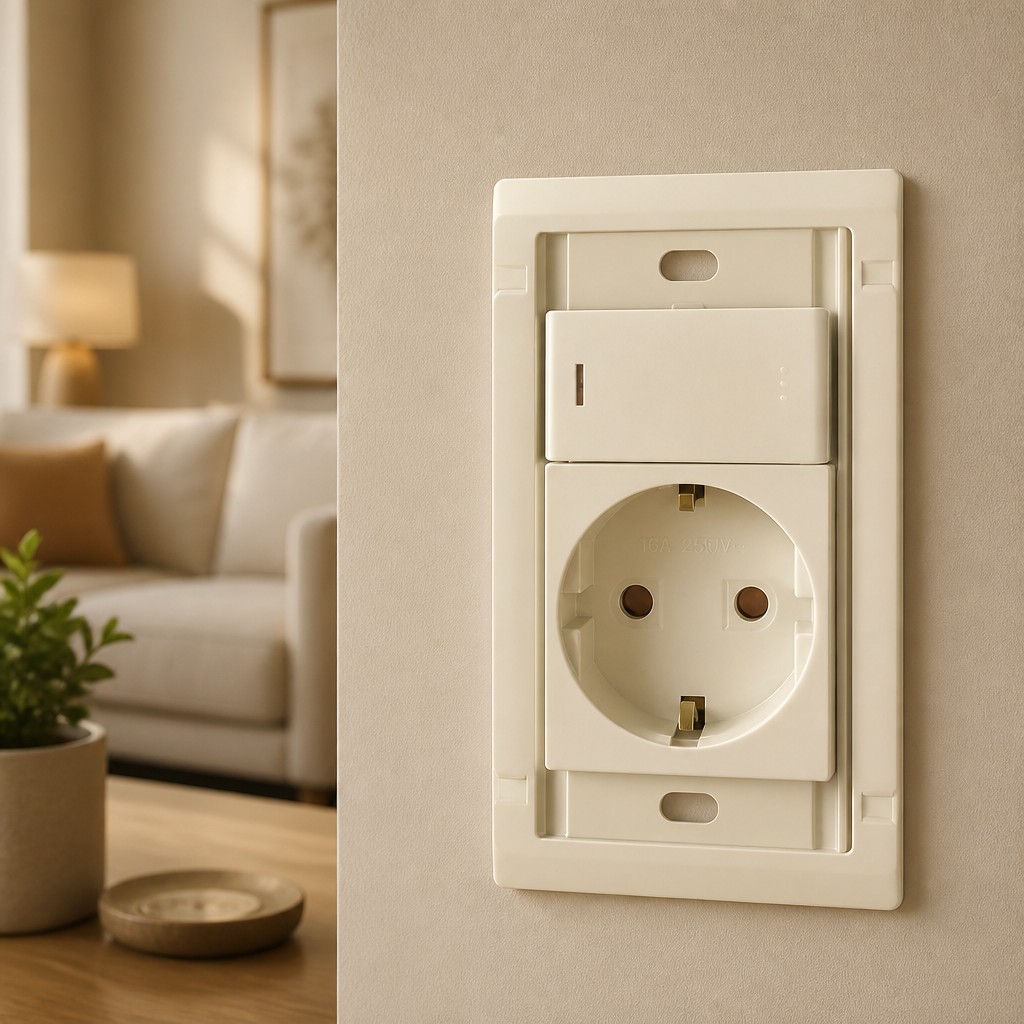

Решение для зон с высокой эксплуатацией — монолитные комбинированные блоки. Там, где требуется вывести свет и питание (например, кухонный фартук или санузел), оптимален Anam Legrand Zunis мех. блок выключатель 1-клавишный+розетка с заземлением бежевый. Жесткая сборка исключает перекос суппортов в подрозетнике при вытаскивании вилки.
Чек-лист закупки: силовые узлы
| Позиция | Кол-во | Примечание по монтажу |
|---|---|---|
| Механизмы с винтовым зажимом | По проекту | Под мощные приборы (духовка, бойлер) |
| Блок Anam Legrand Zunis | Индивидуально | Монолитный суппорт для сложных зон |
Нормативы и защита: что диктует ПУЭ
ПУЭ-7 (п. 7.1.49) четко требует: в жилых зданиях обязательна установка розеток на ток не менее 16 А с защитным контактом [4].
Сечение строго 2.5 мм². Никаких уступок в сторону 1.5 мм² ради экономии. При монтаже длину снятия изоляции выдерживаем ровно 10–12 мм [3]. Оставленные 8 мм приведут к зажиму изоляции винтом, перегреву и электродуге. При 15 мм оголенная медь замкнет фазу на землю в тесной коробке подрозетника.
Особое внимание уделяется уровню пыле- и влагозащиты по ГОСТ 14254-2015 [5]:
- Для жилых комнат, спален и коридоров достаточно стандарта IP20.
- В ванные комнаты ставится строго IP44. Обязательны механические шторки и защитная крышка от брызг.
- Для уличного монтажа на террасах или в цехах требуются влагозащищенные серии IP65 или IP66.
Чек-лист закупки: защита по зонам
| Помещение | Стандарт IP | Обязательные опции |
|---|---|---|
| Спальня / Гостиная | IP20 | Желательно защитные шторки (от детей) |
| Ванная комната / Фартук кухни | IP44 | Откидная крышка, шторки, резиновые сальники |
| Улица / Терраса | IP65 | Герметичный накладной корпус |
Комплектация объекта требует точного расчета сечений, понимания совместимости суппортов и уверенности в качестве латунных контактов.
Мы собираем заказы для профи и отбраковываем подделки еще на этапе складской приемки. Выдаем документы с реальными артикулами для прозрачной сметы перед заказчиком. Собирайте спецификацию прямо на сайте — мы проверим совместимость каждой рамки и механизма за вас.
Источники
[1] gost.ru [2] schneider-electric.ru [3] legrand.ru [4] pue7.ru [5] electro-mpo.ru
