Розетки и выключатели: полный гид по выбору и установке
Электромонтаж не прощает экономии на пластике и контактных группах. Мы регулярно сталкиваемся с выгоревшими клеммами и рассыпающимися суппортами. Выбрать розетки и выключатели — это рассчитать математику нагрузок и обеспечить совместимость серий.
За годы комплектации объектов наша команда изучила специфику отказов электроустановочных изделий. Сейчас мы подбираем механизмы так, чтобы исключить риск выбитых автоматов при пиковых нагрузках. В этом гайде разберем, как подобрать оборудование по ГОСТ IEC 60884-1-2013 [1], где оправдана цена розетки, а где стоимость накручена исключительно за счет бренда.
Скрытая угроза: почему горят выключатели от LED-ламп

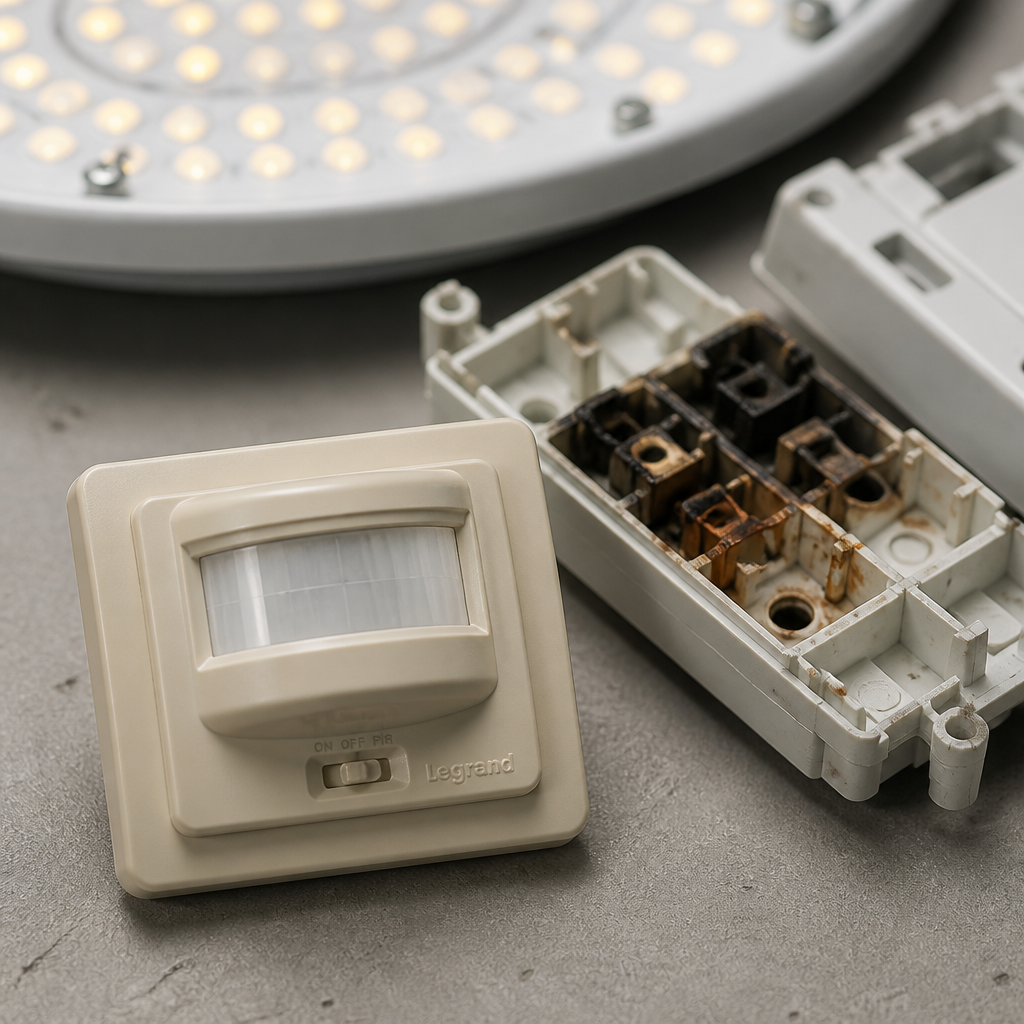

Заказчики часто просят установить мощные диодные ленты и светильники, но через время кнопки выключателей начинают залипать. Причина — пусковые токи современных LED-драйверов, которые в 20–50 раз превышают номинал.
Стандартный механизм на 10А рассчитан на активную нагрузку ~2,2 кВт. Диод дает жесткий пусковой импульс, из-за чего зажимный контакт искрит и прикипает. Решение — переход на серии с контактами из серебряно-никелевого сплава (AgNi) или установка надежных светорегуляторов.
Для плавного пуска и долговечной работы мы ставим Legrand Valena светорегулятор 1000Вт поворотный белый. Он держит нагрузку, не гудит и легко садится в стандартный подрозетник.
Чек-лист закупки: Регулировка освещения
| Артикул | Наименование | Кол-во | Цена | Примечание |
|---|---|---|---|---|
| 9924 | Legrand Valena светорегулятор 1000Вт | 1 шт. | по запросу | Идеально для зон отдыха. Проверить совместимость ламп с диммированием. |
Сборка многопостовых блоков: правило 71 мм
Типичная ошибка при закупке — выбрать розетки вразброс, а затем подбирать рамки. Если серии не стыкуются по глубине суппорта, декоративная рамка оттопыривается от стены.
Межосевое расстояние по стандарту — 71 мм. Механизмы крепятся на суппортную пластину. Пластик при затяжке может перекосить весь блок, поэтому мы используем только металл.
Для сборки жестких узлов берем Anam Legrand Zunis крепежная пластина металлическая. Механизм фиксируется надежно. К ней подбираем лицевые панели: Anam Legrand Zunis рамка 1-я для выключателей бежевая или Anam Legrand Zunis рамка 1-я для выключателей белая.
Внутрь монтируем Anam Legrand Zunis механизм выключателя 2-клавишный с подсветкой белый. Подсветка выручает в темных коридорах, а безвинтовой клеммник ускоряет монтаж.
Чек-лист закупки: Блок Zunis
| Артикул | Наименование | Кол-во | Цена | Примечание |
|---|---|---|---|---|
| 57247 | Пластина металлическая Anam Legrand | 1 шт. | по запросу | База для жесткого монтажа в подрозетник. |
| 57254 | Рамка 1-я белая Zunis | 1 шт. | по запросу | Идеальное прилегание к стене. |
| 57285 | Механизм 2-клавишный с подсветкой | 1 шт. | по запросу | Подключение кабелем ВВГнг-LS 3х1,5 мм². |
Тепловая нагрузка: как не спалить розеточную группу
Кухня — самая проблемная зона для контактов. Чайник (2 кВт), микроволновка (1,5 кВт) и гриль (2 кВт) могут работать одновременно. Если собрать розетки шлейфом на одном кабеле, сгорит первый зажимный контакт в цепи.
Номинальный ток бытовой розетки — 16А (около 3,5–3,6 кВт). Шлейфовать можно только слабонагруженные зоны, например ТВ-группу в спальне. На кухне мы ведем радиальный монтаж: на каждую мощную группу прокладываем отдельный кабель ВВГнг-LS 3x2,5 мм² под отдельный автоматический выключатель на 16А.
Там, где нужна компактность (возле двери в санузел), выручают моноблоки. Мы устанавливаем Anam Legrand Zunis мех. блок выключатель 1-клавишный+розетка с заземлением бежевый. Он экономит место, монтируется в один подрозетник и оснащен надежным заземляющим контактом.
Чек-лист закупки: Комбинированный узел
| Артикул | Наименование | Кол-во | Цена | Примечание |
|---|---|---|---|---|
| 57306 | Блок Zunis: выключатель + розетка | 1 шт. | по запросу | Компактное решение. Требует подвода «фазы», «нуля» и «земли». |
Автоматизация коридоров без сложных схем
Прокладывать кабель под проходной переключатель в длинном коридоре — это лишнее штробление и сложная схема коммутации. Ошибка в расключении приведет к некорректной работе света.
Датчик движения решает задачу включения освещения изящнее и быстрее: меньше проводов, меньше пыли.

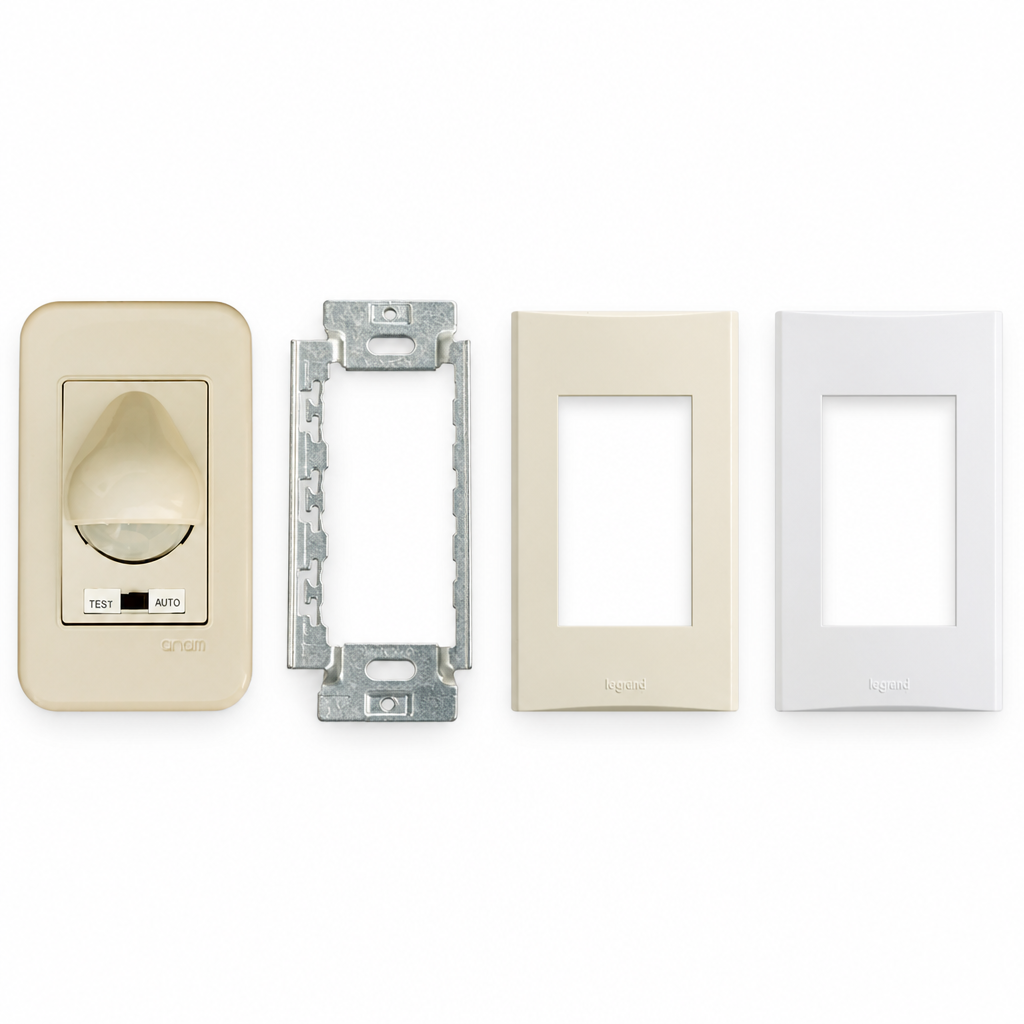

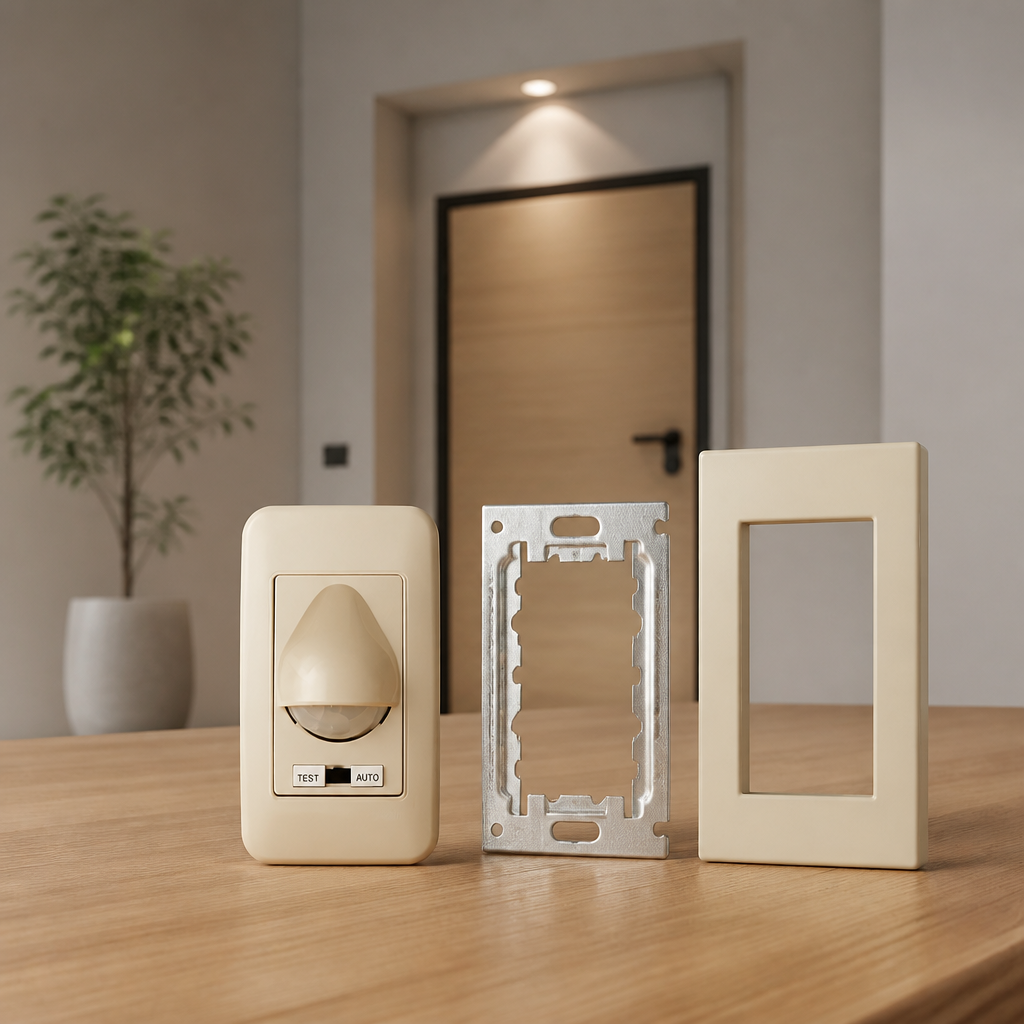

Мы монтируем Anam Legrand Alpex 70Wide Датчик движения 2-режимный над дверью. Он точно фиксирует тепловой контур человека. Для более сложных сценариев используем Anam Legrand Alpex 70Wide Датчик движения 3-режимный. Оба датчика стабильно работают с лампами накаливания, а их настройка занимает минимум времени.
Чек-лист закупки: Автоматика освещения Alpex
| Артикул | Наименование | Кол-во | Цена | Примечание |
|---|---|---|---|---|
| 69143 | Датчик 2-режимный Alpex | 1 шт. | по запросу | Базовый сценарий для проходных зон. |
| 69144 | Датчик 3-режимный Alpex | 1 шт. | по запросу | Расширенная настройка времени задержки. |
Нормы размещения: забываем про монтаж «на глаз»
Монтаж точек интуитивно — грубая ошибка. ПУЭ-7 регламентирует допуски, и любое отклонение грозит проблемами при сдаче технадзору или коротким замыканием во влажной зоне.
Высота по стандарту: розетки 30 см от пола, выключатели — 90 см. Над кухонной столешницей отступаем 10-15 см от поверхности [2]. Важное правило: дистанция от механизмов до газовой трубы должна быть не менее 50 см [3].
В мокрых зонах (Зона 2 в ванной) ставим механизмы с защитными шторками и степенью защиты минимум IPX4. Линию обязательно защищаем УЗО или дифавтоматом (АВДТ) с током утечки 10-30 мА [3].
Время комплектовать объект
На объекте некогда ждать недостающую рамку или замену бракованного механизма. Каждый день простоя бьет по маржинальности проекта и графику работ.
Мы формируем складской запас так, чтобы вы забирали готовый комплект под проект за один визит. Никаких контрафактных изделий и проблем с геометрией суппортов. Привозите проект — наша команда соберет спецификацию, проверит совместимость до винтика и отгрузит товар.
