Накладные розетки: удобство монтажа и эстетика

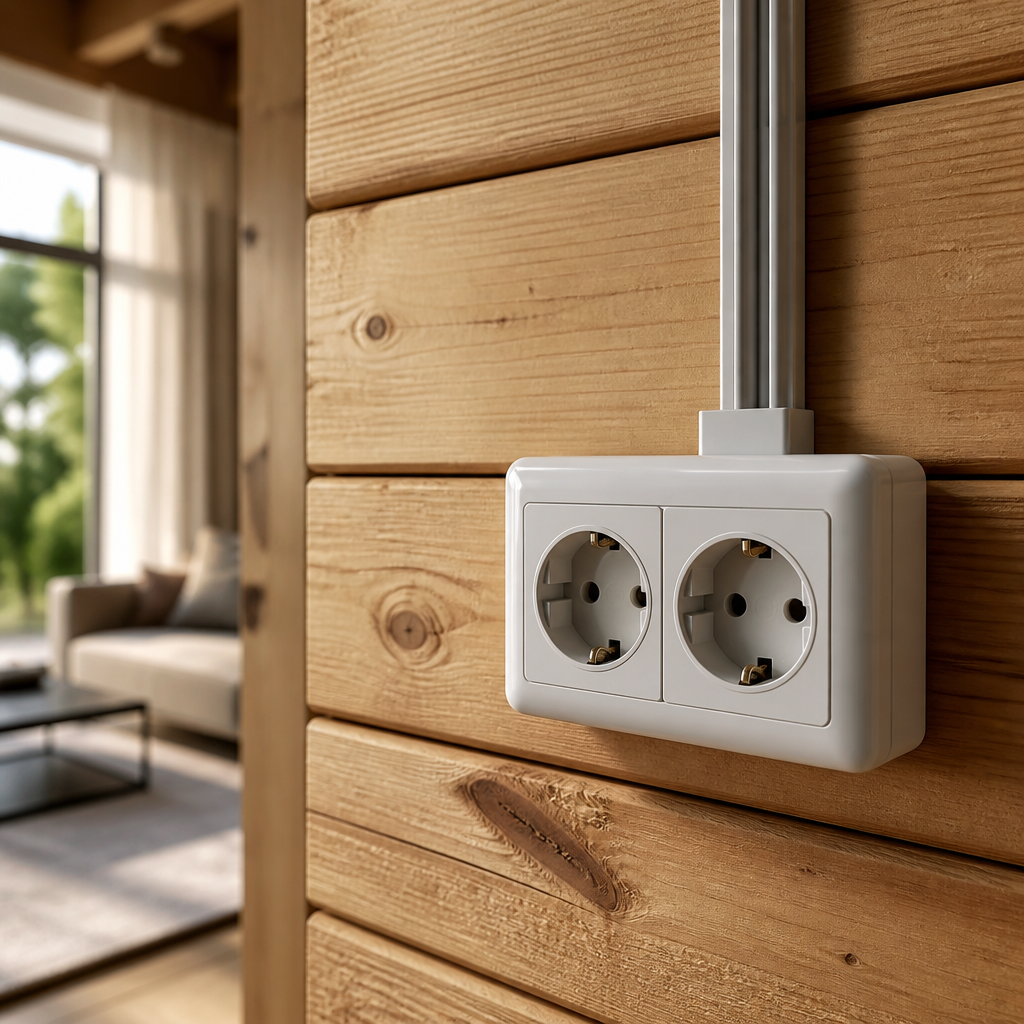

Накладные розетки — база для объектов, где штробление стен невозможно или нарушает дизайн-проект: в каркасниках, домах из бруса, коммерческих лофт-пространствах. На практике дешевый ABS-пластик часто крошится в руках при затяжке винтов. Главная задача открытого монтажа — пожаробезопасность и экономия времени мастера.
Деревянные дома и ПУЭ: как не сжечь объект
Монтажники иногда крутят механизмы прямо на брус. При нагреве контактов дерево начинает тлеть. Итог — возгорание из-за копеечной экономии на материалах.

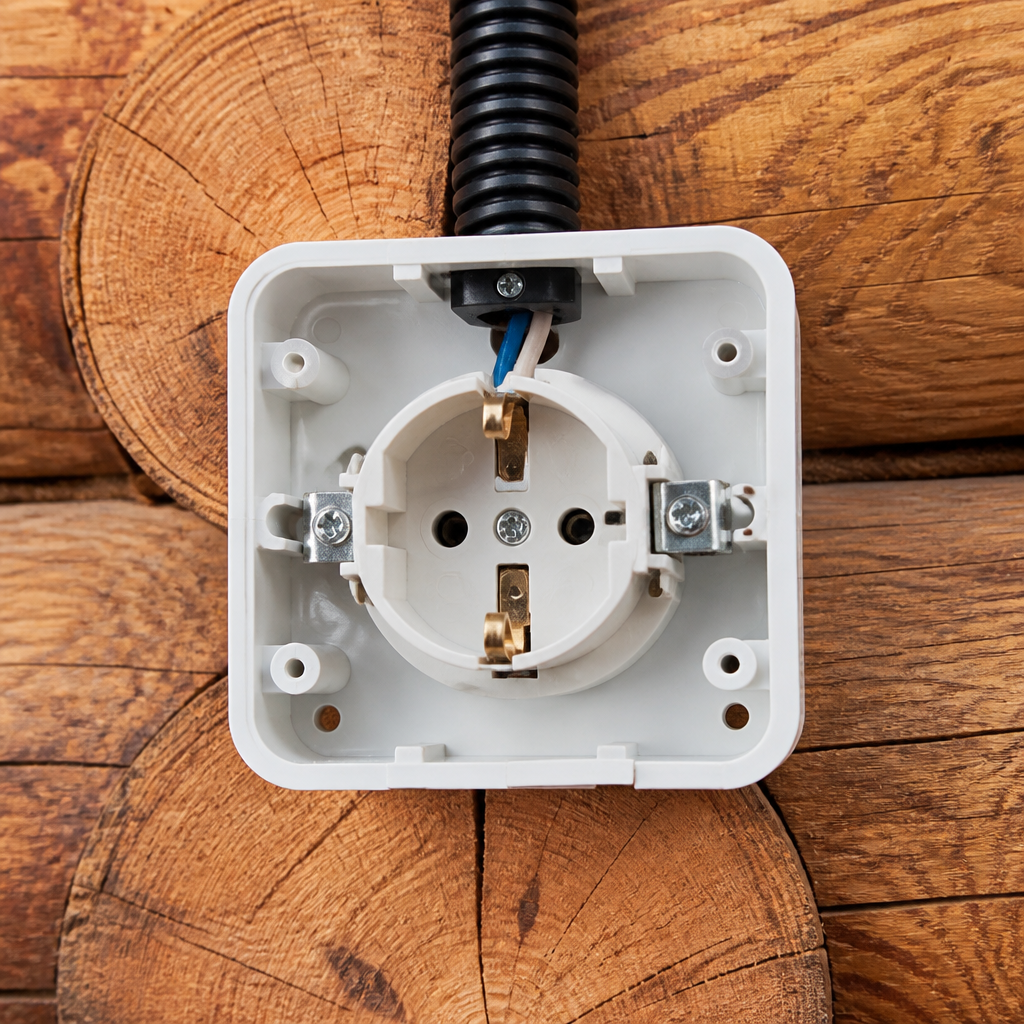

Правила ПУЭ (п. 7.1.37–7.1.53) жестко требуют использовать негорючую подложку для открытой проводки [1]. Мы выбираем серии, где задняя стенка выполнена из термостойкого поликарбоната или металлических монтажных пластин.
Для подключения берем кабель ВВГнг-LS сечением 3x2,5 мм². На розеточную группу обязательно ставим дифавтомат или связку из автоматического выключателя и УЗО.
| Артикул | Товар | Кол-во | Цена (руб/шт) | Совместимость |
|---|---|---|---|---|
| SE-BLN-16 | Розетка System Electric Blanca 16A 2P+E (с задней стенкой) | 10 | 250 | Кабель ВВГнг-LS 3x2,5 |
| TDM-044 | Короб электротехнический (кабель-канал) 15х10 | 20 м | 85 | Идеально для 1 силового кабеля |
Клеммы: винт или пружина для 16А
Заказчик включает обогреватель и чайник одновременно. Нагрузка прыгает за 3 кВт. Через полгода «ноль» отгорает, корпус розетки плавится и чернеет.
Безвинтовые (самозажимные) клеммы удобны для освещения. Но при высоких токах площадь контакта пружины недостаточна. Для силовых линий и номинала 16А (нагрузка до 3,5 кВт) наша команда ставит механизмы с винтовым зажимом.
ГОСТ IEC 60884-1-2013 регламентирует требования к зажимам и надежности фиксации жилы [2]. Винты требуют обслуживания — раз в год их нужно подтягивать. Это регламентное ТО, о котором мастера часто забывают предупредить.
| Артикул | Товар | Кол-во | Цена (руб/шт) | Совместимость |
|---|---|---|---|---|
| LGR-QUT-1 | Legrand Quteo 16A (винтовые клеммы) | 15 | 450 | Медная жила сечением 2,5 мм² |
| IEK-FR-10 | IEK Форс 10А (пружинный зажим) | 5 | 180 | Только для маломощных приборов |
Влага, пыль и гаражи: правильный выбор IP
В неотапливаемом гараже или на фасаде здания иногда монтируют бюджетный ABS-пластик. Зимой он трескается, внутрь попадает конденсат, и автоматика выбивает УЗО на главном щите.

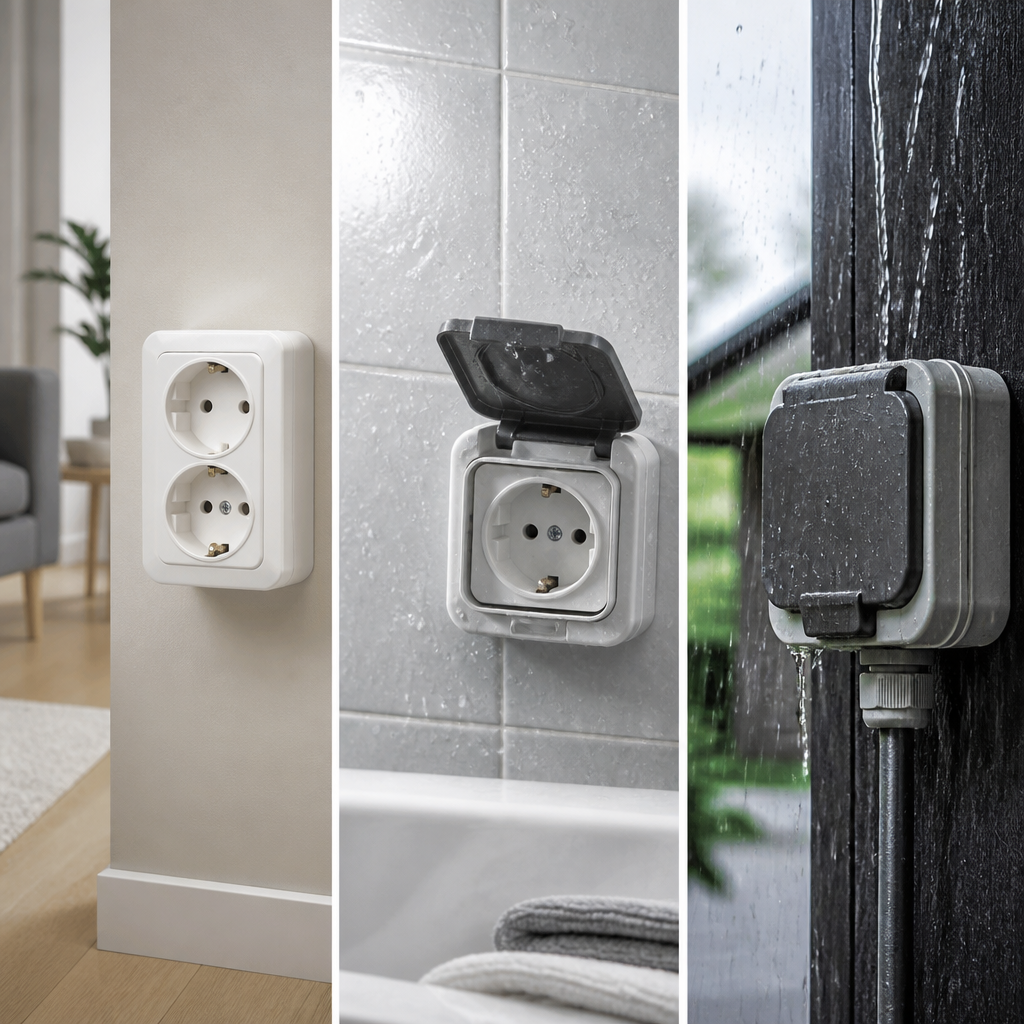

Ориентируемся на ГОСТ 14254-2015 [3]. Для сухих жилых комнат берем стандартный класс IP20. Для мокрых зон (кухня, ванная) нужен IP44 — это обязательные защитные шторки на контактах и подпружиненная крышка.
Для улицы, мастерских и подвалов требуется пылевлагозащита IP55 или IP65. Такие корпуса льют из плотного термопласта или ударопрочного каучука. Обязательны резиновые сальники для герметичного ввода гофротрубы. В нашем каталоге Розетки и выключатели влагозащищенные серии отфильтрованы по степени защиты.
| Артикул | Товар | Кол-во | Цена (руб/шт) | Совместимость |
|---|---|---|---|---|
| SE-MRV-55 | Розетка Mureva IP55 (серая) | 5 | 850 | Гладкая ПВХ труба D20 |
| IEK-HR-44 | IEK Гермес IP44 16А | 8 | 230 | Влажные помещения, лоджии |
Эстетика: лофт, ретро и интеграция в умный дом
Стандартные белые коробки нарушают дизайн-проект деревянного дома. Заказчики все чаще требуют органичной интеграции электрики в интерьер.
Мы уходим от шаблонных решений. Под стили лофт и винтаж подходит открытая проводка на фарфоровых изоляторах (ретро-стиль) или суппорты из черного поликарбоната.
Для выгрузки спецификаций в 1C-Bitrix мы учитываем все параметры номенклатуры. Поэтому в сметах сразу появляются элементы умного дома — накладные розетки с поддержкой Wi-Fi или Zigbee. В них встроено реле и модуль измерения потребления энергии, что избавляет от необходимости прятать отдельный блок управления в тесный корпус.
| Артикул | Товар | Кол-во | Цена (руб/шт) | Совместимость |
|---|---|---|---|---|
| RTR-CER-01 | Керамическая розетка Retro (черная) | 8 | 1200 | Витой ретро-кабель 3x2.5 |
| SMR-WF-16 | Умная накладная розетка 16А Wi-Fi | 3 | 1850 | Роутер 2.4 ГГц, Яндекс Алиса |
Монтаж «шлейфом» без перегрева
Нужно запитать четыре розетки в ряд над верстаком. Если завести два жестких кабеля под один винтовой зажим, контакт со временем ослабевает, а фаза начинает искрить под нагрузкой.
Подключение «шлейфом» (параллельно) требует пространства и надежности. Арматура в бетонных стенах часто не дает сделать штробу для встроенного блока. Накладные решения снимают эту проблему, но коммутировать их нужно грамотно.

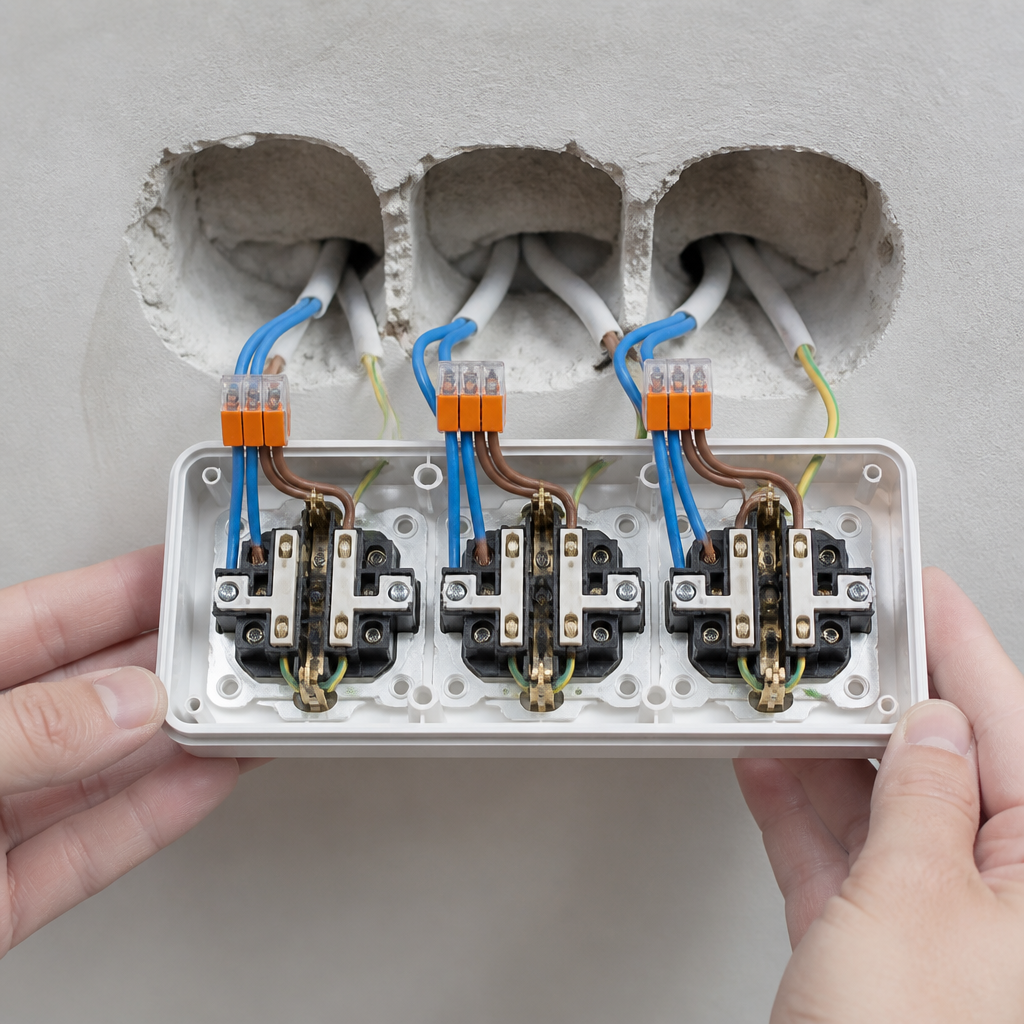

Мы используем глубокие монтажные коробки. Для ответвлений фазы, ноля и PE-проводника внутри применяем надежные самозажимные строительные клеммы. Это снимает термическую нагрузку с латунных контактов первой розетки в цепи.
| Артикул | Товар | Кол-во | Цена (руб/шт) | Совместимость |
|---|---|---|---|---|
| LGR-PLX-3 | Блок Legrand Plexo 3 поста IP55 | 2 | 2100 | Широкий кабель-канал 40х25 |
| WAG-221-3 | Клемма WAGO 221-413 (оригинал) | 20 | 45 | Медная жила сечением до 4 мм² |
Открытый монтаж требует точности. Дешевый пластик и тонкие контакты обернутся рекламациями в первый же отопительный сезон. Наша команда комплектует объекты оригинальной электротехникой, подбирает серии по нагрузке и проверяет совместимость механизмов. Присылайте спецификации на просчет — отгрузим партию по ГОСТу и с проектной скидкой для партнеров.
Источники: [1] ПУЭ (ред. 7, п. 7.1.37–7.1.53) — Правила монтажа открытой электропроводки — minenergo.gov.ru [2] ГОСТ IEC 60884-1-2013 — Общие требования безопасности к розеткам и вилкам бытового назначения — gost.ru [3] ГОСТ 14254-2015 (IEC 60529) — Степени защиты, обеспечиваемые оболочками (код IP) — gost.ru
