Распаячная (распределительная) коробка: виды, выбор и правила монтажа

Распаячная коробка — это главный коммутационный узел вашей электрики. Место, где магистральный кабель делится на шлейфы для розеток и линий освещения.

Мы на объектах часто видим одну и ту же картину. Выдавленные крышки. Оплавленные «скрутки». Перебитая изоляция. Причина всегда одна — распределительная коробка куплена наугад, без расчета сечения жил и габаритов.

В этой статье делимся опытом сборки надежных узлов. Предлагаем рабочие решения для кабеля ВВГнг(А)-LS, чтобы монтаж шел быстро, а сдача объекта не вызывала вопросов у технадзора.

Зачем нужна распаячная коробка и где мы теряем деньги

Электрика не терпит хаоса. Если вы соединяете провода прямо в штробе и штукатурите сверху — вы закладываете мину замедленного действия.

Задача разветвительной коробки — создать безопасную среду для контакта. Защитить «фазу», «ноль» (N) и заземление (PE) от влаги, пыли и механического давления.

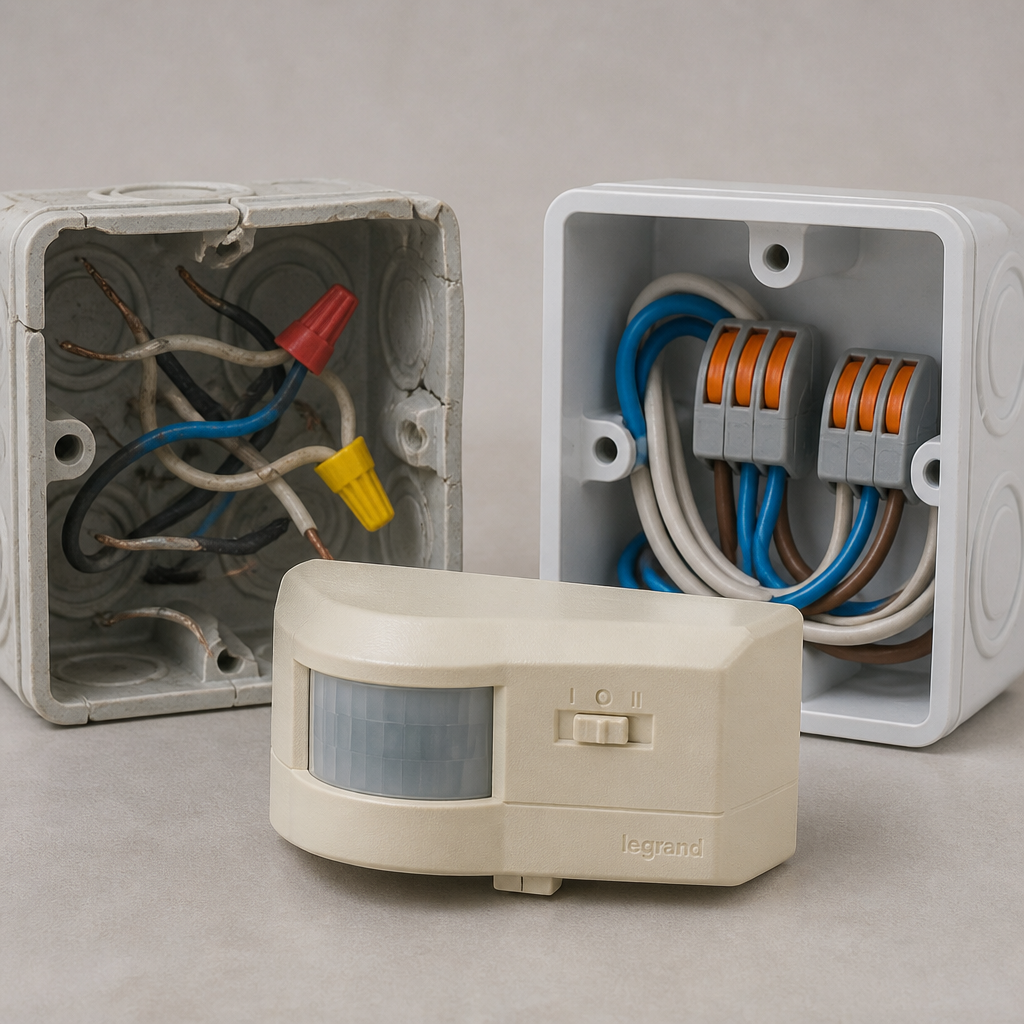

Мы тоже обжигались на экономии. Покупка дешевого пластика приводит к тому, что при фиксации саморезом корпус трескается. Приходится выбивать застывший алебастр и ставить новый подрозетник. Потеря времени — 2 часа. Экономия на коробке — 30 рублей.

Бюджетные монтажные коробки для бетона (IP20) стоят от 15 до 50 рублей. Накладные с сальниками (IP54/IP55) — 80–250 рублей. Это не та статья сметы, на которой стоит экономить.

Классификация: как мы выбираем коробки под объект

Выбор зависит от типа стены и влажности помещения. Мы делим коробки на три рабочие группы.

Скрытая проводка (встраиваемые). Идут в бетон, кирпич или пеноблок. Фиксируются на штукатурный раствор. Для гипсокартона используем модели с пластиковыми или металлическими прижимными лапками. Практика: Для монолита берем круглые коробки диаметром Ø70 или Ø80 мм. Глубина — не менее 40–60 мм, иначе клеммы не влезут.

Открытая проводка (накладные). Используем для лофтов, гаражей и прокладки в кабель-канале. Крепятся дюбель-гвоздями прямо к стене. Практика: Удобнее работать с квадратными (80×80, 100×100 мм) или прямоугольными формами — в них легче укладывать жесткий кабель.

По степени защиты (IP). В сухих жилых помещениях ставим IP20 или IP30. В ванных комнатах и на неотапливаемых балконах — минимум IP44. На улице — IP65 или IP66 со ступенчатыми мембранами (гермовводами), чтобы исключить попадание влаги.

Проблема натяжных потолков: как не нарушить ПУЭ

Дизайнеры требуют чистых стен. Мастера прячут расключительные коробки под натяжной потолок.

Боль: Нормативы (ПУЭ-7) строго запрещают замуровывать доступ к местам соединения проводов. Если контакт ослабнет, придется резать полотно потолка. Решение: Если коробка уходит за потолок, мы делаем только необслуживаемые соединения. Никаких винтовых колодок. Только опрессовка гильзами ГМЛ, пайка или сварка.

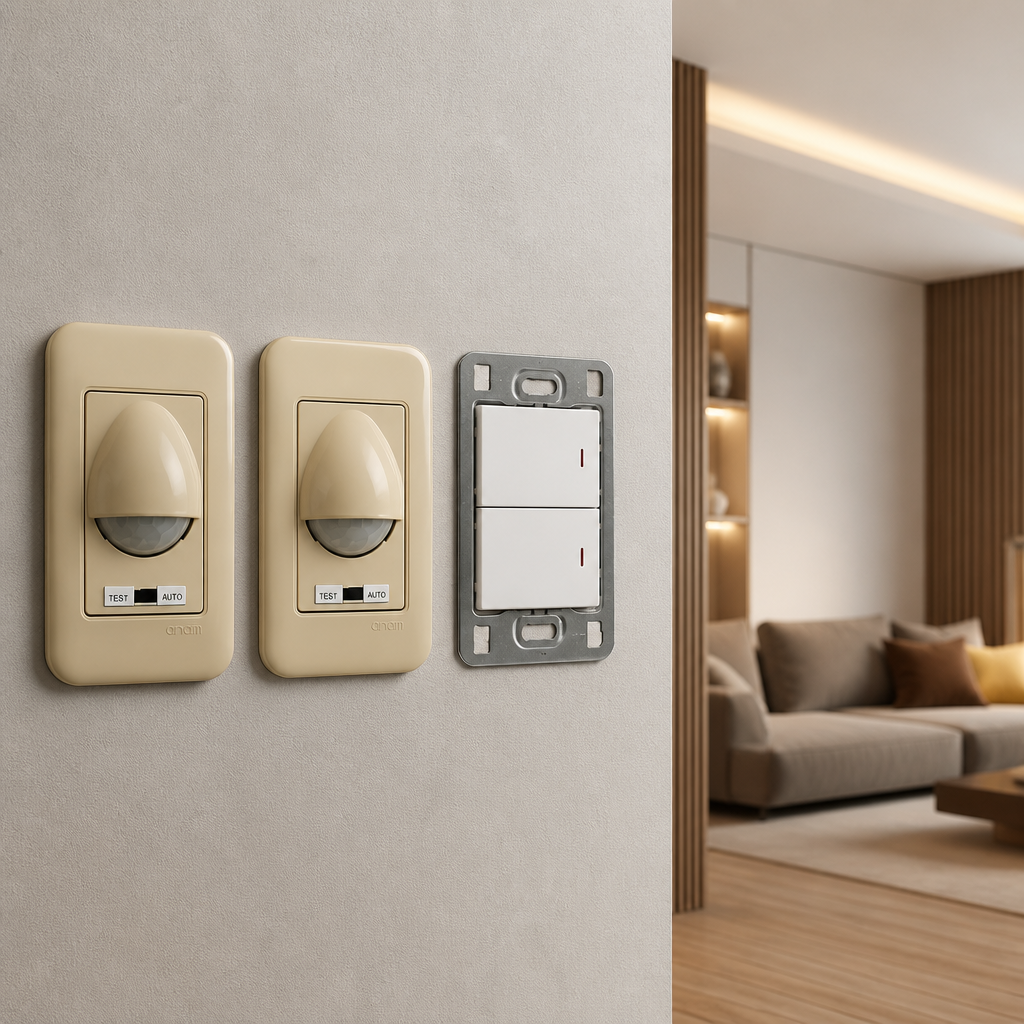

Альтернатива — сократить количество линий освещения, уходящих на стену к выключателю. Вместо сложной разводки выводим питание напрямую над дверью и ставим датчик. Артикул: Anam Legrand Alpex 70Wide Датчик движения 2-режимный, для установки над дверью для Л/Н бежевая. Меньше проводов в коробке — выше надежность. Артикул: Для сложных проходных зон — Anam Legrand Alpex 70Wide Датчик движения 3-режимный, для установки над дверью для Л/Н бежевая.

Деревянные дома: нормативы против реальности

Каркасники и дома из бруса — зона особого риска.

Боль: Клиенты просят развести электрику скрыто в бревне, используя обычную гофротрубу и пластиковые коробки. Решение: По регламентам скрытая прокладка по горючим основаниям требует металлических труб и металлических коробок (сталь, алюминий). Никаких компромиссов.

Если монтаж открытый (накладной), мы используем пластик, но строго негорючий. Полипропилен или АБС-пластик должен быть самозатухающим. Стандарты требуют, чтобы материал коробок для дерева выдерживал испытание нагретой проволокой до +850 °C (для сравнения, норма для бетона — до +650 °C).

Расчёт заполнения: сколько кабелей влезет

Частая ошибка — купить коробку Ø65 мм и попытаться завести в нее пять кабелей ВВГнг-LS 3x2,5.

Кабель жесткий. Радиус изгиба требует места. Если набить коробку битком, крышка не закроется, а изоляция жил деформируется.

Наш коэффициент заполнения: Физический объем проводов и клемм не должен превышать 50% внутреннего объема коробки. Остальное пространство нужно для безопасного изгиба и циркуляции воздуха (снижение нагрева).

Если сходится 3 линии освещения (сечение 1.5 мм²) — хватает стандарта Ø70. Если собираем силовую группу на розетки (2.5 мм²), берем увеличенные Ø80 мм или квадратные 100×100 мм.

Чтобы не перегружать коробки, мы комбинируем электроустановочные изделия из раздела Розетки и выключатели. Артикул: Для управления двумя зонами света ставим Anam Legrand Zunis механизм выключателя 2-клавишный с подсветкой белый — это позволяет свести управление в один подрозетник и разгрузить верхнюю распаечную трассу.

Матрица соединений жил: от WAGO до сварки

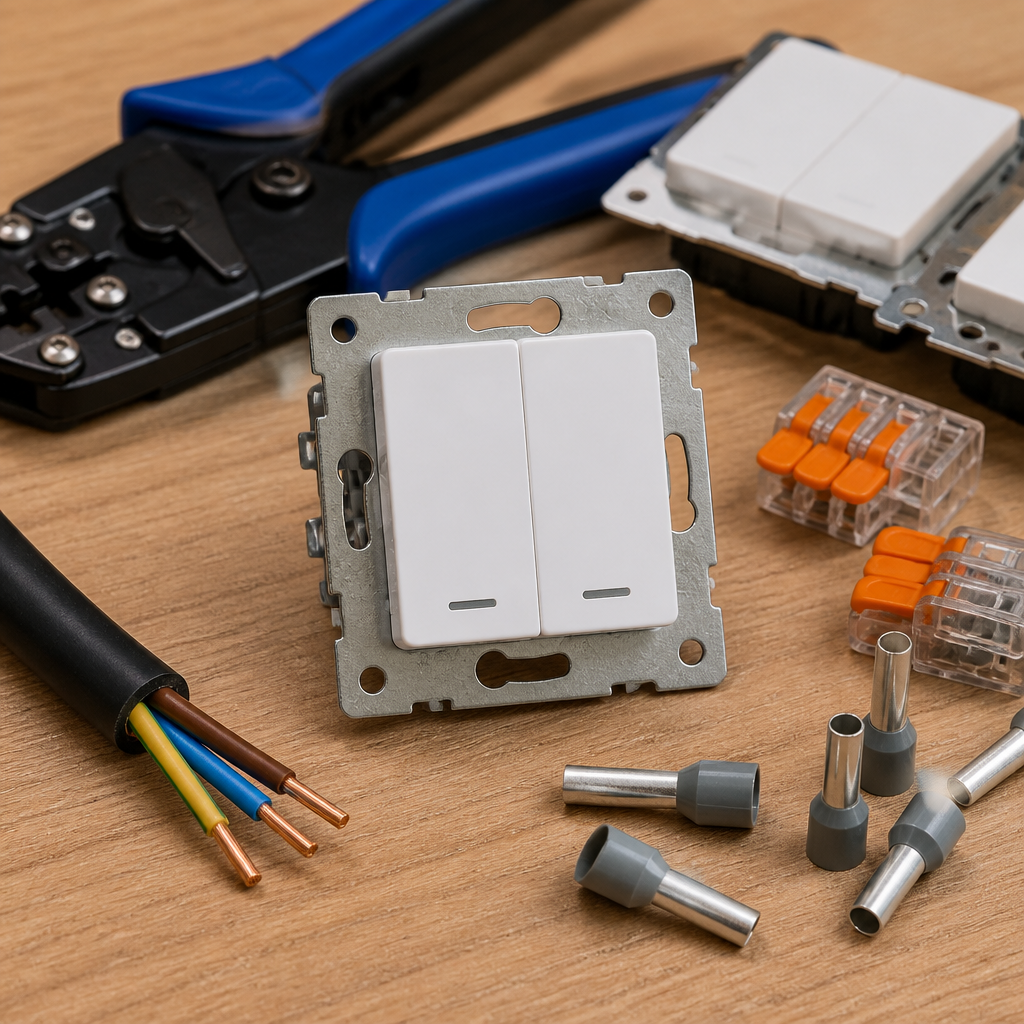

Зачистили кабель стриппером. Что дальше? Обычная винтовая «скрутка» устарела и не обеспечивает надежности. Мы используем четыре метода.

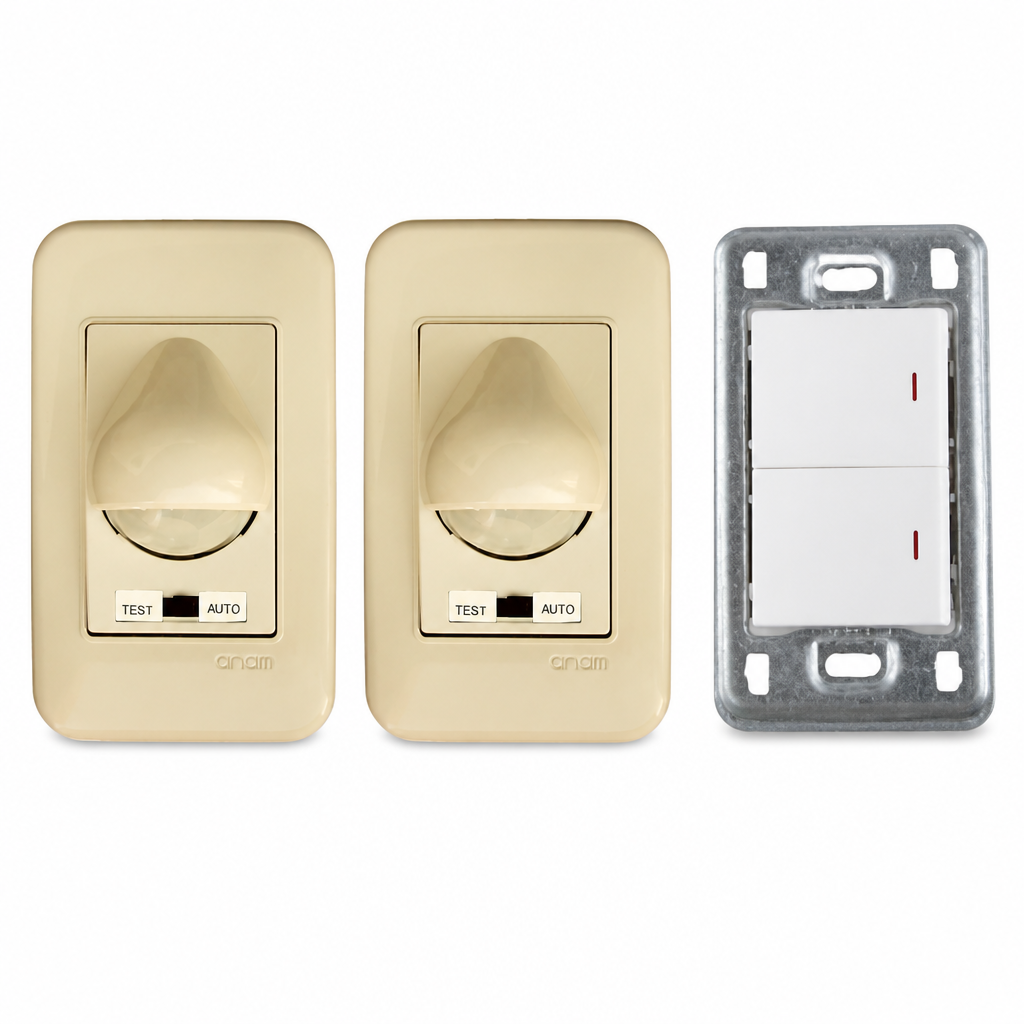

Чек-лист закупки электромонтажа

Готовый список для комплектации узла управления освещением без лишней перегрузки распаечных коробок.

Комплектация объекта требует точности. Неправильно подобранная коробка останавливает работу бригады. В нашем каталоге собрана матрица оборудования, где механизмы выключателей соответствуют габаритам коробок, а кабели — требованиям ГОСТа.

Формируйте список и оформляйте заказ. Мы проверим спецификацию, отсечем несовместимые позиции и отгрузим оригинальную продукцию. Наша задача — чтобы ваша проводка работала безотказно весь срок службы здания.
